D
53
Die Steuerung verfügt über eine Reihe Dip-Switch, mit denen die verschiedenen Funktionen aktiviert werden können, so dass die Anlage dem
Bedarf des Benutzers besser angepasst werden kann und unter den verschiedenen Einsatzbedingungen sicherer ist. Die Funktionen werden
aktiviert, indem der entsprechende Dip-Switch auf “On” gestellt wird, wogegen sie mit dem Dip-Switch auf “Off” nicht eingeschaltet sind.
ACHTUNG: Einige der programmierbaren Funktionen sind an Sicherheitsaspekte gebunden; daher die Wirkungen einer
Funktion sehr genau bewerten und überprüfen, welche die größtmögliche Sicherheit gibt.

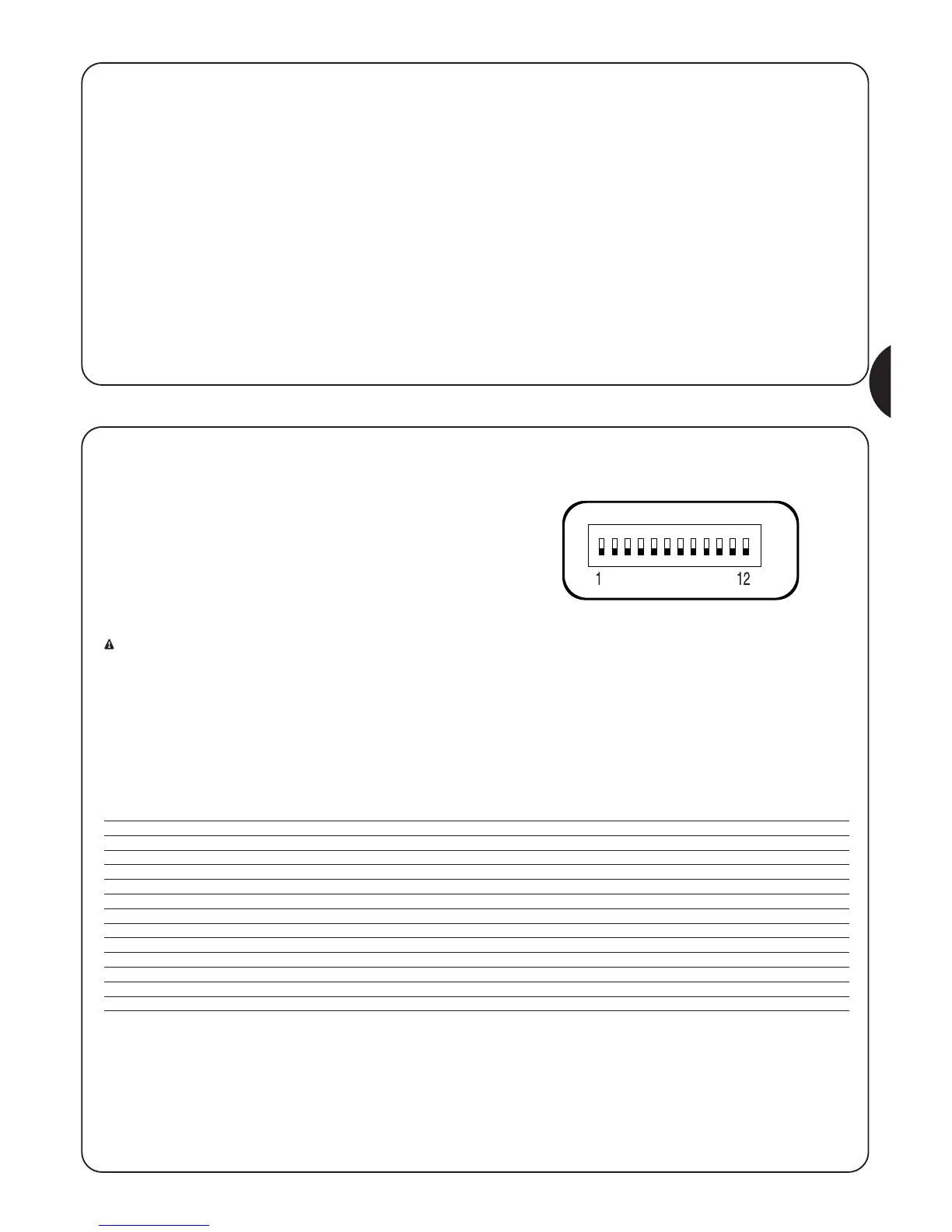

Mit dem Dip-Switch FUNKTIONEN können die verschiedenen Betriebsarten eingestellt und die gewünschten Funktionen gemäß der folgenden
Tabelle eingeschaltet werden:
Beim manuellen Betrieb ermöglicht der Eingang AUF die Bewegung
in Öffnung, der Eingang ZU die Bewegung in Schließung, der
Eingang SCHRITTBETRIEB die Bewegung abwechselnd in Öffnung
und Schließung. Sobald die Eingangssteuerung beendet ist, hält die
Bewegung an. In Öffnung und Schließung stoppt die Bewegung,
wenn keine Eingangssteuerung vorhanden ist oder die Zustimmung
der Sicherheitsvorrichtungen fehlt. Sowohl in Öffnung als auch in
Schließung verursacht ein Eingriff auf HALT immer ein sofortiges
Anhalten. Nachdem eine Bewegung gestoppt ist, muss die
Eingangssteuerung beendet werden, bevor mit einer erneuten
Steuerung eine neue Bewegung begonnen werden kann.
Bei einer der automatischen Betriebsarten (halbautomatisch,
automatisch oder automatisch + schließt immer) verursacht ein
Steuerimpuls auf den Eingang “AUF” eine Öffnungsbewegung. Ein
Steuerimpuls auf SCHRITTBETRIEB verursacht ein abwechselndes
Öffnen oder Schließen. Ein zweiter Impuls auf SCHRITTBETRIEB
oder auf den Eingang, der die Bewegung begonnen hat, verursacht
ein Stop.
Der Eingriff auf HALT verursacht sowohl in Öffnung als auch in
Schließung das sofortige Anhalten der Bewegung und eine kurze
Umkehrung.
Wird an einem Steuereingang statt eines Impulses ein Dauersignal
beibehalten, wird ein “Prioritätszustand“ verursacht, in dem die
anderen Steuereingänge deaktiviert bleiben (nützlich für den
Anschluss einer Uhr oder eines Tag-Nacht-Wählers).
Ist die automatische Betriebsweise gewählt, wird nach einer
Öffnungsbewegung eine Pause ausgeführt und danach eine
Schließung. Falls während der Pause ein Ansprechen von PHOTO
erfolgt, wird der Zeitgeber auf eine neue Pausezeit rückgestellt; sollte
dagegen während der Pausezeit ein Eingriff auf HALT erfolgen, wird
die Wiederschließfunktion gelöscht und man geht auf einen STOP-
Zustand über.
In Öffnung hat das Ansprechen von PHOTO keine Wirkung,
wogegen PHOTO1 das vorübergehende Anhalten der Bewegung
verursacht; in Schließung verursacht das Ansprechen von PHOTO
eine Umkehrung der Bewegung, dann eine Pause, dann ein
erneutes Schließen.
Switch 1-2: Off-Off = “Manuelle” Bewegung, bzw. Totmannbetrieb
On-Off = “Halbautomatische” Bewegung
Off-On = “Automatische” Bewegung, bzw. Automatische Schließung
On-On = “Automatische + Schließt Immer” Bewegung
Switch 3: On = Wohnblockbetrieb <nicht in der manuellen Betriebsart>
Switch 4: On = Vorwarnen
Switch 5: On = Schließt 5 S. nach “Photo” < falls in “automatisch” > oder Schließt nach “Photo” < falls in “halbautomatisch” >
Switch 6: On = Sicherheit “Photo1” auch in Öffnung
Switch 7: On = Druckstoß
Switch 8: On = Verlangsamung
Switch 9: On = Beibehaltung des Drucks
Switch 10: On = Photozellentest
Switch 11: On = zusätzliche Beleuchtung im Impulsmodus
Switch 12: On = Schließt wird Öffnet Gehflügel
ANMERKUNG: Bestimmte Funktionen sind nur unter bestimmten Bedingungen möglich. Diese Funktionen sind zwischen “<...>” geschrieben.
5) Betriebsarten
6) Programmierbare Funktionen
