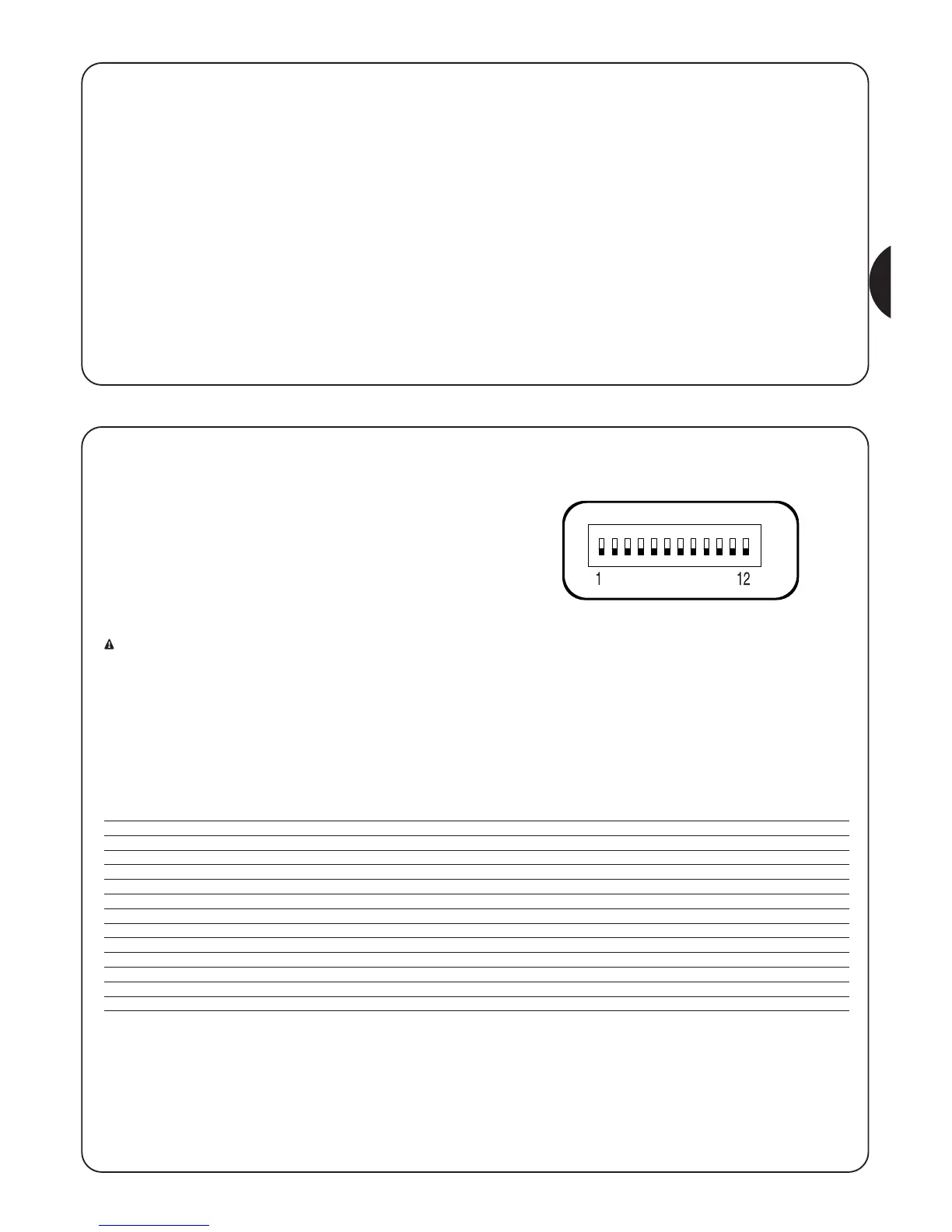

L’armoire de commande dispose d’une série de dip-switchs qui permettent d’activer différentes fonctions afin de rendre l’installation plus adaptée
aux exigences de l’utilisateur et plus sûre dans les diverses conditions d’utilisation. Les fonctions s’activent en positionnant le Dip-switch
correspondant sur “On” tandis qu’elles ne sont pas activées si le Dip-switch est sur “Off”.
ATTENTION: certaines fonctions programmables sont liées à des aspects de sécurité, évaluer très attentivement les
effets de chaque fonction et vérifier quelle est la fonction qui donne la plus grande sécurité possible.
Les Dip-switchs FONCTIONS permettent de sélectionner les différents modes de fonctionnement et d’activer les fonctions désirées selon le
tableau ci-après:
Dans le fonctionnement en mode manuel, l’entrée OUVRE permet le
mouvement en ouverture, l’entrée FERME permet le mouvement en
fermeture. L’entrée PAS-À-PAS permet le mouvement
alternativement en ouverture et en fermeture.
Dès que la commande cesse en entrée, le mouvement s’arrête. En
ouverture et en fermeture, le mouvement s’arrête dès que cessent
l’entrée de commande ou l’accord des dispositifs de sécurité. En
ouverture comme en fermeture, une intervention sur HALTE
provoque toujours un arrêt immédiat du mouvement. Une fois qu’un
mouvement s’est arrêté, il faut faire cesser la commande en entrée
avant qu’une nouvelle commande puisse faire commencer un
nouveau mouvement.
Dans le fonctionnement dans l’un des modes automatiques (“Semi-
Automatique”, “Automatique” ou “Automatique + Ferme Toujours”)
une impulsion de commande sur l’entrée OUVRE provoque le
mouvement en ouverture. Une impulsion sur PAS-À-PAS provoque
alternativement l’ouverture ou la fermeture. Une deuxième impulsion
sur PAS-À-PAS ou sur la même entrée qui a commencé le
mouvement provoque un “Stop”.
En ouverture comme en fermeture, une intervention sur HALTE
provoque un arrêt immédiat du mouvement et une brève inversion.
Si dans une entrée de commande, au lieu d’une impulsion, c’est un
signal continu qui est maintenu, on a un état de “priorité” dans lequel
les autres entrées de commande restent désactivées (utile pour
connecter une horloge ou un sélecteur Nuit-Jour).
Si le mode de fonctionnement automatique est sélectionné, après
une manœuvre d’ouverture, on a une pause, suivie d’une fermeture.
Si durant la pause il y a une intervention de PHOTO, le temporisateur
sera réamorcé avec un nouveau Temps de Pause ; si par contre
durant la pause on intervient sur HALTE, la fonction de refermeture
est annulée et on passe à un état de STOP.
En ouverture l’intervention de PHOTO n’a aucun effet tandis que
PHOTO1 provoque l’arrêt momentané du mouvement ; en fermeture
l’intervention de PHOTO provoque une inversion du mouvement
puis une pause et ensuite une refermeture.
Switch 1-2: Off-Off = Mouvement “Manuel” c’est-à-dire homme présent
On-Off = Mouvement “Semi-automatique”
Off-On = Mouvement “Automatique” c’est-à-dire fermeture automatique
On-On = Mouvement “Automatique + ferme toujours”
Switch 3: On = Fonctionnement Collectif < non disponible en mode manuel >
Switch 4: On = Préclignotement
Switch 5: On = Referme 5 s après Photo < en automatique > ou Ferme après Photo <en semi-automatique >
Switch 6: On = Sécurité “Photo1” aussi en ouverture
Switch 7: On = Coup de bélier
Switch 8: On = Ralentissement
Switch 9: On = Maintien pression
Switch 10: On = Photo-test
Switch 11: On = Éclairage automatique en mode impulsion
Switch 12: On = “Ferme” devient “Ouverture partielle”
N.B. : Certaines fonctions sont possibles dans des conditions données, d’autres sont signalées par les notes entre les caractères “<...>”.
5) Modes de fonctionnement
6) Fonctions programmables
