2.2.3) Photozellentest
“Photozellentest” ist eine sehr gute Lösung, was die Zuverlässigkeit
der Sicherheitsvorrichtungen betrifft, dank der die Einheit Steuerung
mit Sicherheitsphotozellen in “Kategorie 2” gemäß der Norm UNI EN
954-1 (Ausgabe 12/1998) eingestuft wird.
Jedes Mal, wenn eine Bewegung erfolgt, werden die betreffenden
Sicherheitsvorrichtungen kontrolliert, und erst wenn alles in Ordnung
ist, wird die Bewegung beginnen. Ist der Test dagegen erfolglos (von
der Sonne geblendete Photozelle, kurzgeschlossene Kabel, usw.),
wird der Defekt festgestellt und die Bewegung findet nicht statt.
• Dip-Switch 10 auf ON stellen.

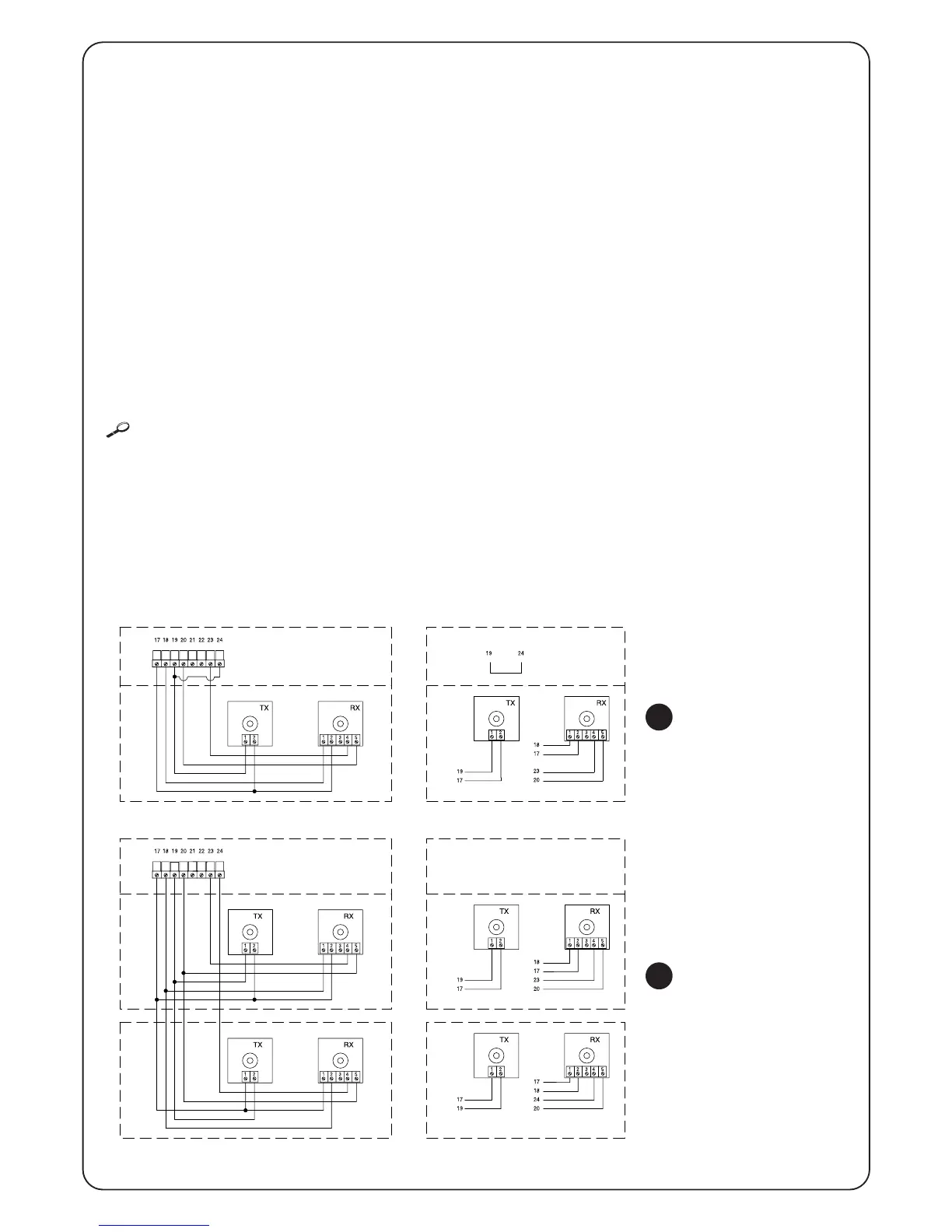

• Die Photozellen wie in Abb. 4a (wenn man nur den Ausgang
PHOTO benutzt) oder wie in Abb. 4b gezeigt (wenn man auch
PHOTO1 benutzt) anschließen, wobei die Versorgung der
Photozellensender nicht direkt am Ausgang der
Nebeneinrichtungen, sondern am Ausgang “PHOTOZELLENTEST”
erfolgt. Der am Ausgang „PHOTOZELLENTEST“ anwendbare
Höchststrom ist 75mA (3 Photozellenpaare).
• Die Empfänger direkt vom Ausgang Nebeneinrichtungen der
Steuerung (Klemmen 17-18) versorgen.
Falls man die Funktion Photozellentest später nicht mehr verwenden will,
genügt es, Dip-Switch 10 nach unten zu stellen.
Beschreibung des Vorgangs Photozellentest: wenn eine Bewegung
verlangt ist, wird als erstes kontrolliert, ob alle betreffenden Empfänger
ihre Zustimmung geben, dann wird die Versorgung zu den Sendern
abgeschaltet und geprüft, ob alle Empfänger diese Tatsache melden,
indem ihre Zustimmung weggenommen wird; am Ende werden die
Sender wieder mit Spannung versorgt und es wird erneut geprüft, ob
die Zustimmung aller Empfänger vorhanden ist. Nur wenn diese
Sequenz erfolgreich ausgeführt wird, wird eine Bewegung stattfinden.
Weiterhin sollte immer das Synchrosystem durch das Durchschneiden
der dazu vorgesehenen Überbrückungen an den Sendern aktiviert
werden; nur so kann gewährleistet werden, dass sich zwei
Photozellenpaare nicht überschneiden. In den Anleitung der
Photozellen die Anweisungen für den “SYNCHRONISIERTEN” Betrieb
nachlesen.
Wenn ein mit PHOTOZELLENTEST geprüfter Eingang nicht benutzt
wird (z.B. PHOTO1), man aber trotzdem die Funktion Photozellentest
will, so muss der nicht benutzte Eingang mit dem Ausgang
PHOTOZELLENTEST (Klemmen 19-24) überbrückt werden, siehe
Abb. 4a.
4 a
