F
33

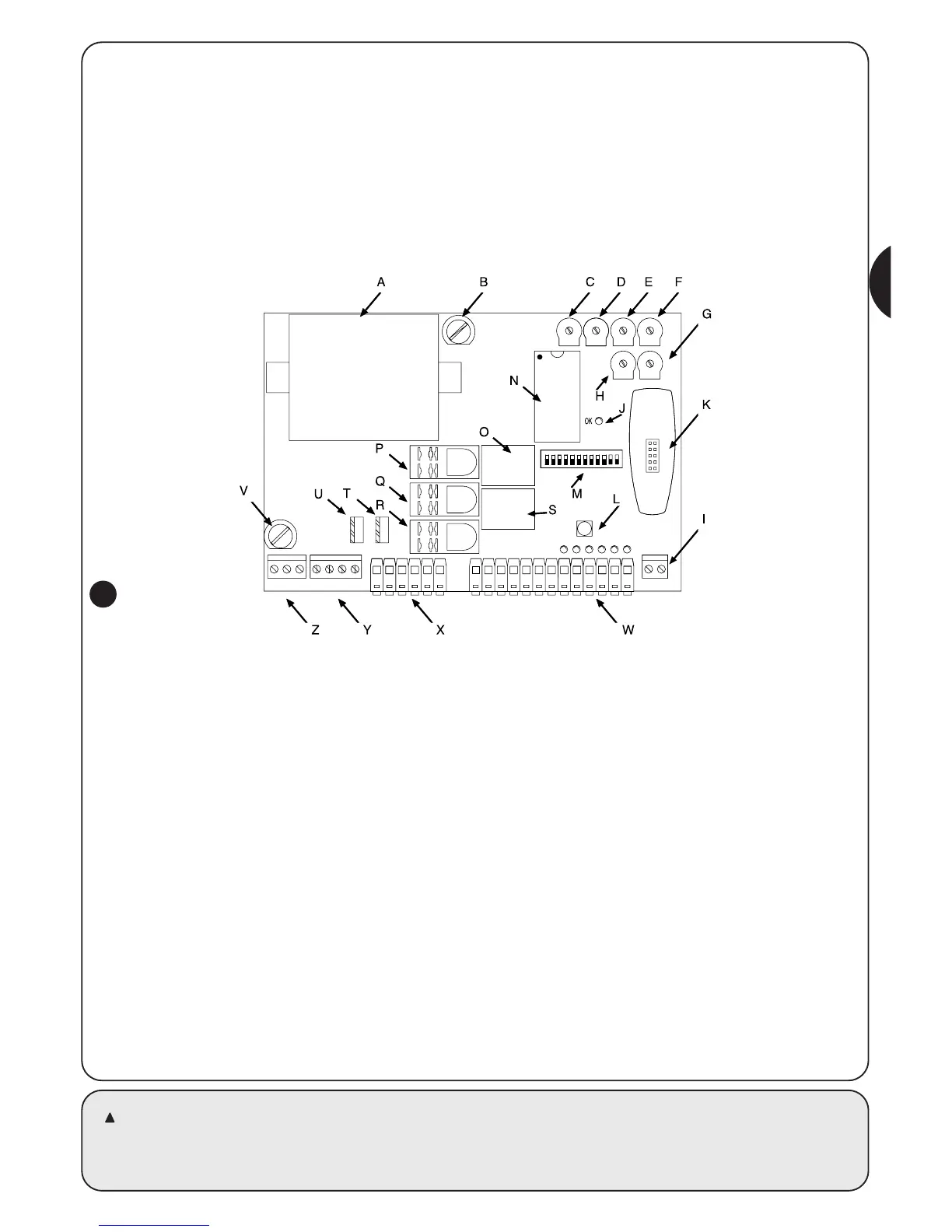

A Transformateur
B Fusible de basse tension ( 500 mA F)
C Trimmer de réglage de la force (F)
D Trimmer de réglage du Temps de Pause (TP)
E Trimmer de réglage du Temps de Retard en ouverture (TRA)
F Trimmer de réglage du Temps de Travail moteur 1 (TL1)
G Trimmer de réglage du Temps de Travail moteur 2 (TL2)
H Trimmer de réglage du Temps de Retard en fermeture (TRC)
I Bornier pour antenne
J Led OK
K Connecteur Radio
L Touche de Pas à Pas
M Dip-switch de sélection des fonctions
N Microprocesseur
O Relais Serrure électrique
P Relais Commun moteurs
Q Relais Éclairage automatique
R Relais Direction mouvement Ouvre / Ferme
S Relais Photo-test
T Triac moteur 2
U Triac moteur 1
V Fusible de ligne (5A F)
W Bornier entrées / sorties de commande
X Bornier sorties moteur
Y Bornier sorties clignotant et Écl. autom.
Z Bornier d’alimentation
1) Description du produit:
Cette logique de commande pour l’automatisation de portails et
portes automatiques, permet de commander 2 opérateurs en
courant alternatif monophasé.
Elle inclut en outre une série de “Dip-switchs” (mini sélecteurs) qui
permettent d’activer différentes fonctions et des trimmers qui
permettent d’effectuer une série de réglages.
L’état des entrées est signalé par des diodes électroluminescentes
(Led) placées à proximité des entrées ; une Led supplémentaire se
trouve près du microprocesseur et signale le fonctionnement correct
de la logique interne.
Pour faciliter l’identification des parties, la fig.1 indique les principaux
composants.
1
ATTENTION : S’il devait se révéler nécessaire de changer un fusible, respecter rigoureusement le type et les
caractéristiques : Dimensions (5x20), courant nominal (ex. 5 A), caractéristique de fusion (T=retardée, F=rapide),
tension maximum et pouvoir de coupure.
