2.2.3) Fototest
El “Fototest” aumenta la fiabilidad de los dispositivos de seguridad,
permitiendo alcanzar la “categoría 2” según la norma EN 954-1 (edic.
12/1998) en lo referente a la central y fotocélulas de seguridad..
Cada vez que se acciona una maniobra son controlados todos los
dispositivos de seguridad implicados, y la maniobra comienza sólo si
todo está en perfectas condiciones. Si en cambio la prueba no da
resultado positivo (fotocélula encandilada por el sol, cables en
cortocircuito, etc.) se detecta la avería y la maniobra no se realiza.
Para la función “Fototest” es necesario:
• Configurar el Dip-Switch 10 en ON
• Conectar los dispositivos de seguridad tal como muestra la
fig.4a si se utiliza solamente la salida FOTO o como en fig.4b
si también se utiliza FOTO1.
Para las conexiones, hay que alimentar los transmisores de las
fotocélulas no directamente desde las salida de los equipos
auxiliares, sino a través de la salida FOTOTEST. La corriente
máxima utilizable en la salida FOTOTEST es de 75mA (3 pares
de fotocélulas).
• Alimentar los receptores directamente desde la salida de los
equipos auxiliares de la central (bornes 17-18).
si más tarde no se quiere utilizar más la función Fototest, bastará bajar el
Dip-switch.10.
El ensayo de las fotocélulas se realiza del siguiente modo: cuando se
requiere un movimiento, en primer lugar se controla que todos los
receptores afectados por el movimiento den el permiso, después, se
apaga la alimentación a los transmisores y se controla que todos los
receptores señalen este hecho negando el permiso; por último, se
reactiva la alimentación de los transmisores y se controla nuevamente
que todos los receptores den el permiso. Sólo si esta secuencia da
resultado positivo comenzará la maniobra.
También es conveniente activar el sincronismo cortando en los
transmisores los conectores puentes respectivos; éste es el único
método para garantizar que dos pares de fotocélulas no interfieran
entre sí. Controle en el manual de las fotocélulas las instrucciones para
el funcionamiento “SINCRONIZADO”.
Si una entrada dedicada a FOTOTEST no se utilizara (ejemplo FOTO1)
y se quiere utilizar igualmente la función fototest, hay que hacer un
puente de conexión entre la entrada no usada y la salida FOTOTEST
(bornes 19 –24) véase fig. 4a.

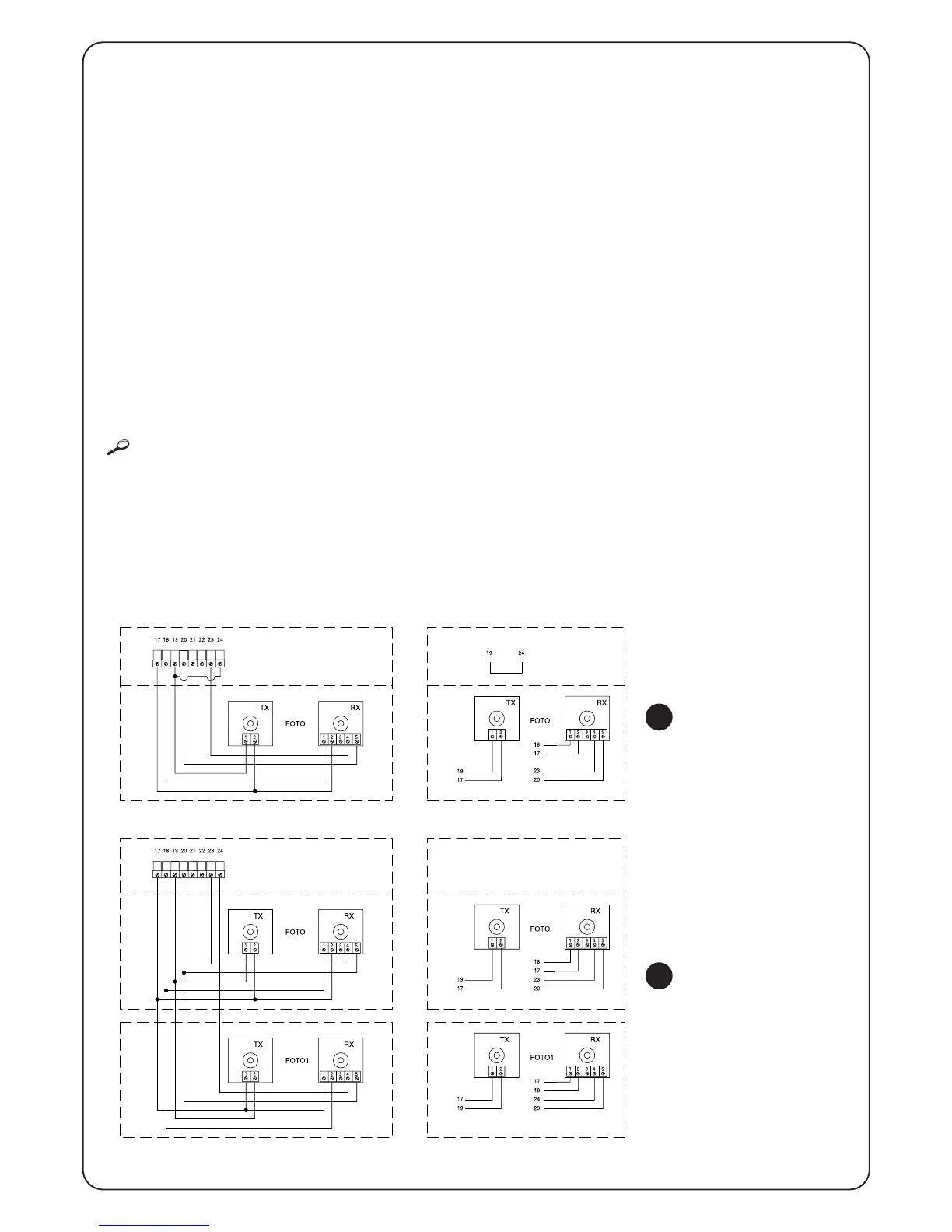

4 a
“FOTOCÉLULA” con fototest
4 b
“FOTOCÉLULA” y
“FOTOCÉLULA1” con fototest
