22
2.2.3) Fototest
Il “Fototest”, aumenta l’affidabilità dei dispositivi di sicurezza,
permettendo di raggiungere la “categoria 2” secondo la norma EN
954-1 (ediz. 12/1998) per quanto riguarda l’insieme centrale e
fotocellule di sicurezza.
Ogni volta che viene avviata una manovra vengono controllati i
dispositivi di sicurezza coinvolti, solo se tutto è a posto la manovra ha
inizio. Se invece il test non da esito positivo (fotocellula accecata dal
sole, cavi in corto circuito ecc.) viene individuato il guasto e la manovra
non viene eseguita.
Tutto questo è possibile:
• Impostando il Dip. 10 ON
• Collegando i dispositivi di sicurezza come in fig.4 se si utilizza
solamente l’uscita FOTO o come in fig.4a se si utilizza anche
FOTO1.
I collegamenti prevedono di alimentare i trasmettitori delle
fotocellule non direttamente dall’uscita dei servizi, ma tramite
l’apposita uscita FOTOTEST. La corrente massima utilizzabile
sull’uscita FOTOTEST è di 75mA (3 coppie di fotocellule).
• Alimentando i ricevitori direttamente dall’uscita servizi della
centrale (morsetti 17-18).
Se in un secondo momento non si desidera più utilizzare la funzione di
Fototest, sarà sufficiente abbassare il Dip.10.
Il test delle fotocellule avviene in questo modo: quando è richiesto un
movimento, in primo luogo viene controllato che tutti i ricevitori
interessati dal movimento diano il consenso, poi, viene spenta
l’alimentazione ai trasmettitori e quindi verificato che tutti i ricevitori
segnalino il fatto togliendo il loro consenso; infine viene riattivata
l'alimentazione dei trasmettitori e quindi nuovamente verificato il
consenso da parte di tutti i ricevitori. Solo se questa sequenza ha esito
positivo, la manovra verrà avviata.
E’ sempre bene inoltre attivare il sincronismo attraverso il taglio sui
trasmettitori, degli appositi ponticelli; questo è l'unico metodo per
garantire che due coppie di fotocellule non interferiscano tra loro.
Verificare sul manuale delle fotocellule le istruzioni per il funzionamento
“SINCRONIZZATO”.
Nel caso un ingresso sottoposto a FOTOTEST non venga utilizzato
(Esempio FOTO1) e si desideri comunque la funzione fototest occorre
ponticellare l’ingresso non usato con l’uscita FOTOTEST (morsetti
19–24 ) vedi fig. 4a.

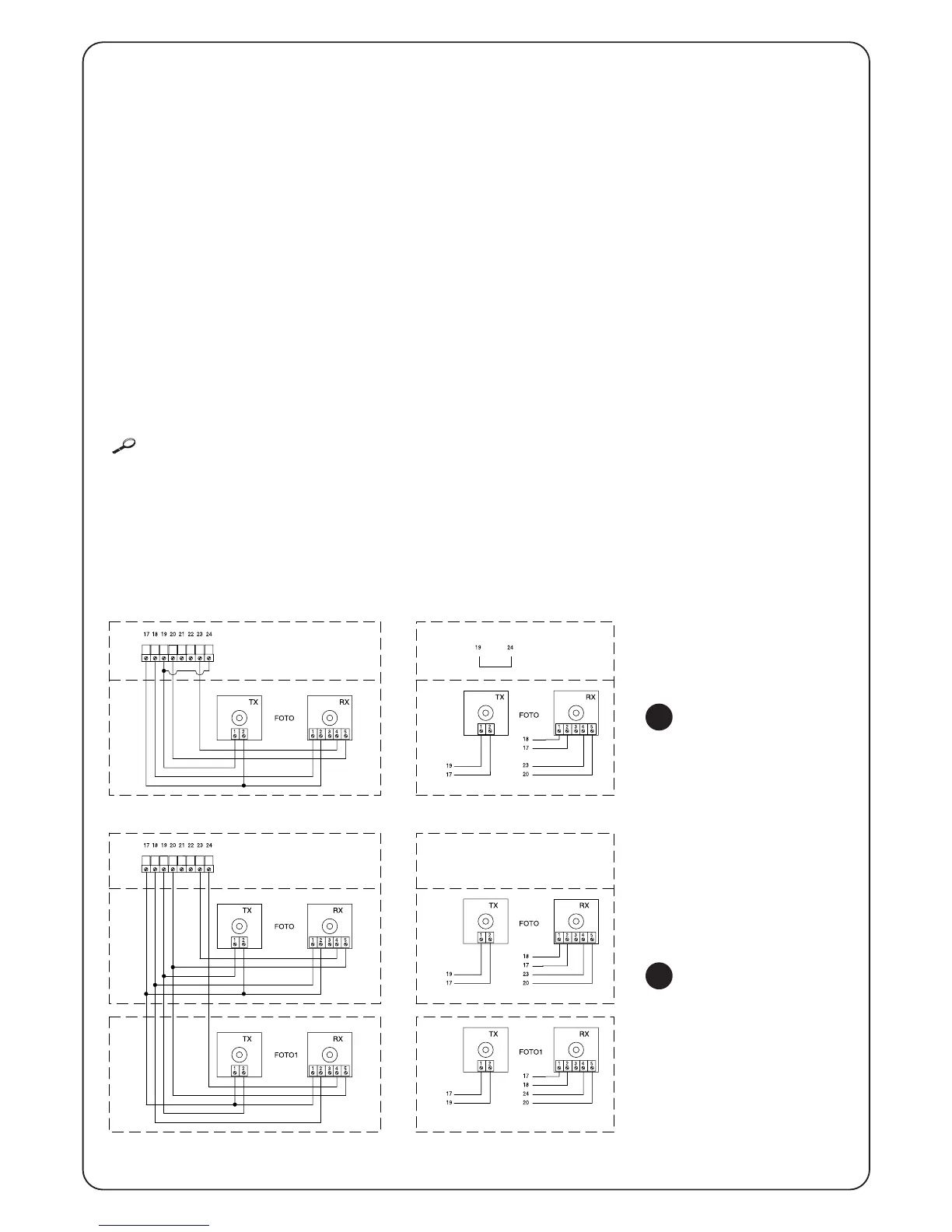

4 a
“FOTO” con fototest
4 b
“FOTO” e “FOTO1” con fototest
