D
47
A Transformator
B Niederspannungssicherung (500 mA F)
C Trimmer für Krafteinstellung (F)
D Trimmer für Einstellung der Pausenzeit (TP)
E Trimmer für Einstellung der Verzugszeit in Öffnung (TRA)
F Trimmer für Einstellung der Arbeitszeit von Motor 1 (TL1)
G Trimmer für Einstellung der Arbeitszeit von Motor 2 (TL2)
H Trimmer für Einstellung der Verzugszeit in Schließung (TRC)
I Klemmenbrett für Antenne
J OK-Led
K Steckanschluss für Funksteuerung
L Schrittzyklus-Taste
M Dip-Switch für die Auswahl der Funktionen
N Mikroprozessor
O Relais für Elektroschloss
P “Gemeinsames” Relais der Motoren
Q Relais für zusätzliche Beleuchtung
R Relais für die Richtung der Auf/Zu-Bewegung
S Relais für Photozellentest
T Triac Motor 2
U Triac Motor 1
V Liniensicherung (5A F)
W Klemmenbrett Steuereingänge / -ausgänge
X Klemmenbretter Motorausgänge
Y
Klemmenbrett Ausgänge für Blinkleuchte / zusätzliche Beleuchtung
Z Klemmenbrett für Stromversorgung
1) Beschreibung des Produktes:
Mit dieser Steuerung für die Automatisierung von Toren und Türen
können 2 Toröffner in einphasigem Wechselstrom betrieben werden.
In der Steuerung sind “Dip-Switch” (Mini-Wählschalter) vorhanden,
mit denen die verschiedenen Funktionen aktiviert werden können,
und Trimmer zur Durchführung verschiedenartiger Einstellungen.
An der Steuerung, neben den Eingängen, befinden sich Leds, die
ihren Zustand anzeigen; eine zuzügliche Led in der Nähe des
Mikroprozessors meldet den korrekten Betrieb der internen Logik.

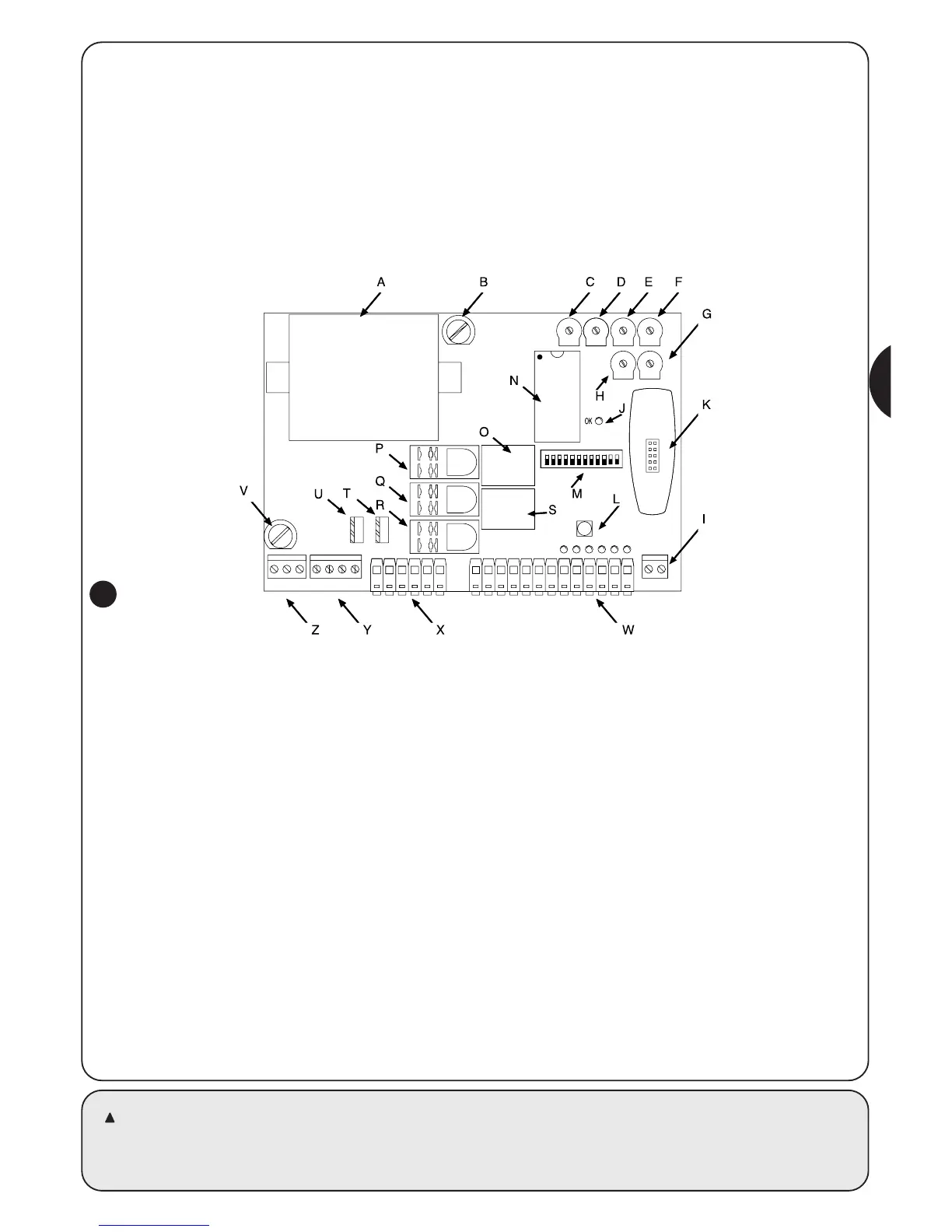

Damit die Teile leichter erkennbar sind, werden in Abb.1 die
wichtigsten Komponenten gezeigt.
1
ACHTUNG: Eine Sicherung muss ggf. mit einer des gleichen Typs und mit den gleichen Merkmalen ausgewechselt
werden: Größe (5x20), Nennstrom (z.B. 5A), Schmelzeigenschaften (T=verzögert, F=schnell), Höchstspannung und
Schaltvermögen.
