volta che uno di questi viene aggiunto oppure viene rimosso.
I Led “L1” e “L2” presenti sulla centrale (fig. 15), emettono dei lampeggi lenti
per indicare che è necessario eseguire l’apprendimento:
01. Premere e tenere premuti contemporaneamente i tasti “” e “Set” (fig. 15).
02. Rilasciare i tasti quando i led “L1” e “L2” iniziano a lampeggiare veloce-
mente (dopo circa 3 secondi).
03. Attendere alcuni secondi che la centrale completi la fase di apprendimento
dei dispositivi.
04. Al termine di questa fase il Led “Stop” deve essere acceso e i Led “L1” e “L2”
si devono spegnere (potrebbero iniziare a lampeggiare i Led “L3” e “L4”).
4.7 - Apprendimento delle posizioni degli arresti meccanici
Dopo l’apprendimento dei dispositivi collegati (paragrafo 4.6), è necessario ese-
guire l’apprendimento delle posizioni degli arresti meccanici (massima apertura e
massima chiusura). Questa procedura può essere eseguita in tre mo dalità:
automatico, manuale e misto.
Nel modo automatico, la centrale esegue l’apprendimento degli arresti mecca-
nici e calcola gli sfasamenti più opportuni delle ante (SA e SC, fig. B).
Nel modo manuale, le sei posizioni mostrate in fig. B vengono programmate una
ad una posizionando le ante nei punti desiderati. La posizione da programmare
è individuabile grazie al lampeggio di uno dei 6 led (L1...L6), vedere Tabella 4.
Nel modo misto, è possibile eseguire la procedura automatica e poi, con la pro-
cedura manuale, modificare una o più posizioni ad eccezione delle posizioni “0”
e “1” (fig. B) che coincidono con le posizioni degli arresti meccanici meccanici.
4.7.1 - Apprendimento in modo automatico
01. Premere e tenere premuti contemporaneamente i tasti “Set” e “u”;
02. Quando i led “L3” e “L4” iniziano a lampeggiare velocemente, (dopo circa
3 sec.) rilasciare i tasti;
03. Verificare che l’automatismo esegua le seguenti sequenze di manovre:
a - Chiusura lenta del motoriduttore M1 fino all’arresto meccanico
b - Chiusura lenta del motoriduttore M2 fino all’arresto meccanico
c - apertura lenta del motoriduttore M2 e del motoriduttore M1 fino all’ar-
resto meccanico
d - Chiusura veloce dei motoriduttori M1 e M2
Avvertenze:
– Se la prima manovra eseguita da una o da entrambi le ante, non è una chiusu
-
ra, premere il tasto “” o “u” per fermare la fase di appren di mento; poi, con-
trollare la posizione del selettore JA e del ponticello JB (vedere Tabella 2) oppu-
re verificare la polarità del collegamento del motore senza centrale (PP7224).
– Se la prima manovra di chiusura non è comandata da M1, premere il tasto
“” o “u” per fermare la fase di apprendimento; poi, controllare la posizione
del selettore JA e del ponticello JB, vedere Tabella 2;
04. Al termine della manovra di Chiusura dei 2 motori (d), i led “L3” e “L4” si
spengono ad indicare che la procedura è stata eseguita correttamente.
Avvertenze:
– Se durante la procedura di apprendimento automatico, si verifica l’intervento
delle fotocellule oppure di un dispositivo collegato all’ingresso “stop”, la proce-
dura si interrompe e il led L1 inizia a lampeggiare. Per riattivare l’apprendimento,
è necessario riprendere la procedura dal punto 01;
– La procedura di apprendimento automatico, può essere eseguita nuova-
mente in qualsiasi momento, anche dopo aver effettuato l’installazione; ad
esempio, a seguito della variazione della posizione degli arresti meccanici.
4.3 - Collegamento di altri dispositivi
Se si necessita di alimentare ulteriori dispositivi previsti nell’impianto, ad esem-
pio un lettore di tessere a transponder oppure la luce d’illuminazione per il selet-
tore a chiave, è possibile collegare questi dispositivi alla centrale di comando
sui morsetti “P.P. (positivo)” e “STOP (negativo)” (fig. 11). La tensione di alimen-
tazione è 24 Vcc (-30% ÷ +50%) con corrente massima disponibile di 200 mA.
Nota – La tensione disponibile nei morsetti “P.P.” e “STOP”, rimane presente
anche quando viene attivata la funzione “Stand By” sulla scheda.
4.4 - Indirizzamento dei dispositivi collegati
Per permettere alla centrale di riconoscere i dispositivi collegati al sistema Blue-
bus, è necessario eseguire l’indirizzamento di quest’ultimi. Questa operazione
deve essere eseguita posizionando correttamente il ponticello elettrico presen-
te in ogni dispositivo, vedere il manuale istruzioni di ogni singolo dispositivo:
vedere fig. A e Tabella 3.
Per eseguire l’indirizzamento di altri dispositivi, consultare i rispettivi manuali
istruzioni. Alla fine della procedura d’installazione oppure in seguito alla rimozio-
ne di fotocellule o di altri dispositivi, è necessario eseguire la procedura di
apprendimento di quest’ultimi; vedere il paragrafo 4.6.
4.5 - Prima accensione e verifica dei collegamenti
Dopo aver dato alimentazione elettrica alla centrale di comando, eseguire le
seguenti verifiche:
• trascorsi alcuni secondi, verificare che il Led “Bluebus” (fig. 15) lampeggi
regolarmente con frequenza di 1 lampeggio al secondo;
• verificare che i Led delle fotocellule (fig. 15), sia TX sia RX, emettano lampeg-
gi. Il tipo di lampeggio emesso, in questa fase, non è significativo;
• verificare che il lampeggiante collegato all’uscita FLASH sia spento.
Se tutto questo non avviene, è necessario togliere l’alimentazione elettrica alla
centrale e controllare i vari collegamenti elettrici precedentemente effettuati.
4.6 - Apprendimento dei dispositivi collegati
Dopo aver effettuato la prima accensione, è necessario far riconoscere alla
centrale i dispositivi collegati agli ingressi “Bluebus” e “Stop”.
ATTENZIONE! – La fase di apprendimento deve essere eseguita anche
se alla centrale non è collegato alcun dispositivo.
La centrale, è in grado di riconoscere singolarmente i vari dispositivi collegati
grazie alla procedura di apprendimento e di rilevare le possibili anomalie pre-
senti. Per questo, è necessario eseguire l’apprendimento dei dispositivi ogni
IT
4 – Italiano

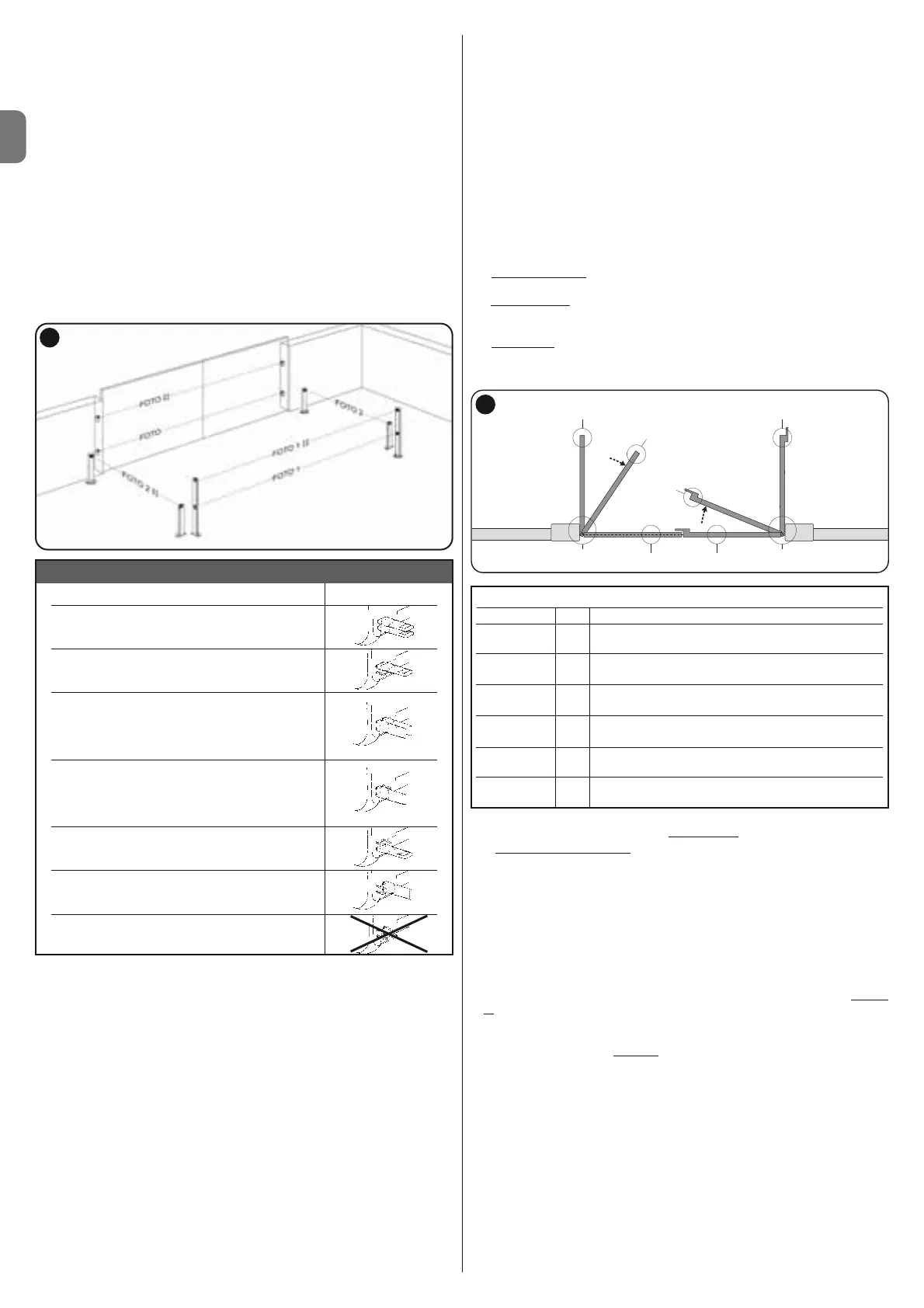

TABELLA 3 - INDIRIZZI DELLE FOTOCELLULE
Fotocellula Ponticelli
FOTO
Fotocellula esterna h = 50 con intervento in
chiusura (ferma ed inverte il movimento)
FOTO II
Fotocellula esterna h = 100 con intervento in
chiusura (ferma ed inverte il movimento)
FOTO 1
Fotocellula interna h = 50 con intervento sia in
chiusura (ferma ed inverte il movimento) che in
apertura (ferma e riparte al disimpegno
della fotocellula)
FOTO 1 II
Fotocellula interna h = 100 con intervento sia in
chiusura (ferma ed inverte il movimento) che in
apertura (ferma e riparte al disimpegno
della fotocellula)
FOTO 2
Fotocellula interna con intervento in apertura
(ferma ed inverte il movimento)
FOTO 2 II
Fotocellula interna con intervento in apertura
(ferma ed inverte il movimento)
FOTO 3
CONFIGURAZIONE NON PERMESSA
A
TABELLA 4
Posizione Led Descrizione
Posizione 0
(motore 1)
Posizione 0
(motore 2)
Posizione SA
(motore 2)
Posizione SC
(motore 1)
Posizione 1
(motore 1)
Posizione 1
(motore 2)
Posizione di massima chiusura: quando l’anta 1 batte sull’ar-
resto meccanico di chiusura
Posizione di massima chiusura: quando l’anta 2 batte sull’ar-
resto meccanico di chiusura
Sfasamento in apertura: quando l’anta 2 supera questa posi-
zione, inizia l’apertura dell’anta 1
Sfasamento in chiusura: quando l’anta 1 si trova al di sotto di
questa posizione, inizia la chiusura dell’anta 2
Posizione di massima apertura: quando l’anta 1 batte sull’ar-
resto meccanico di apertura
Posizione di massima apertura: quando l’anta 2 batte sull’ar-
resto meccanico di apertura
L1
L2
L3
L4
L5
L6
