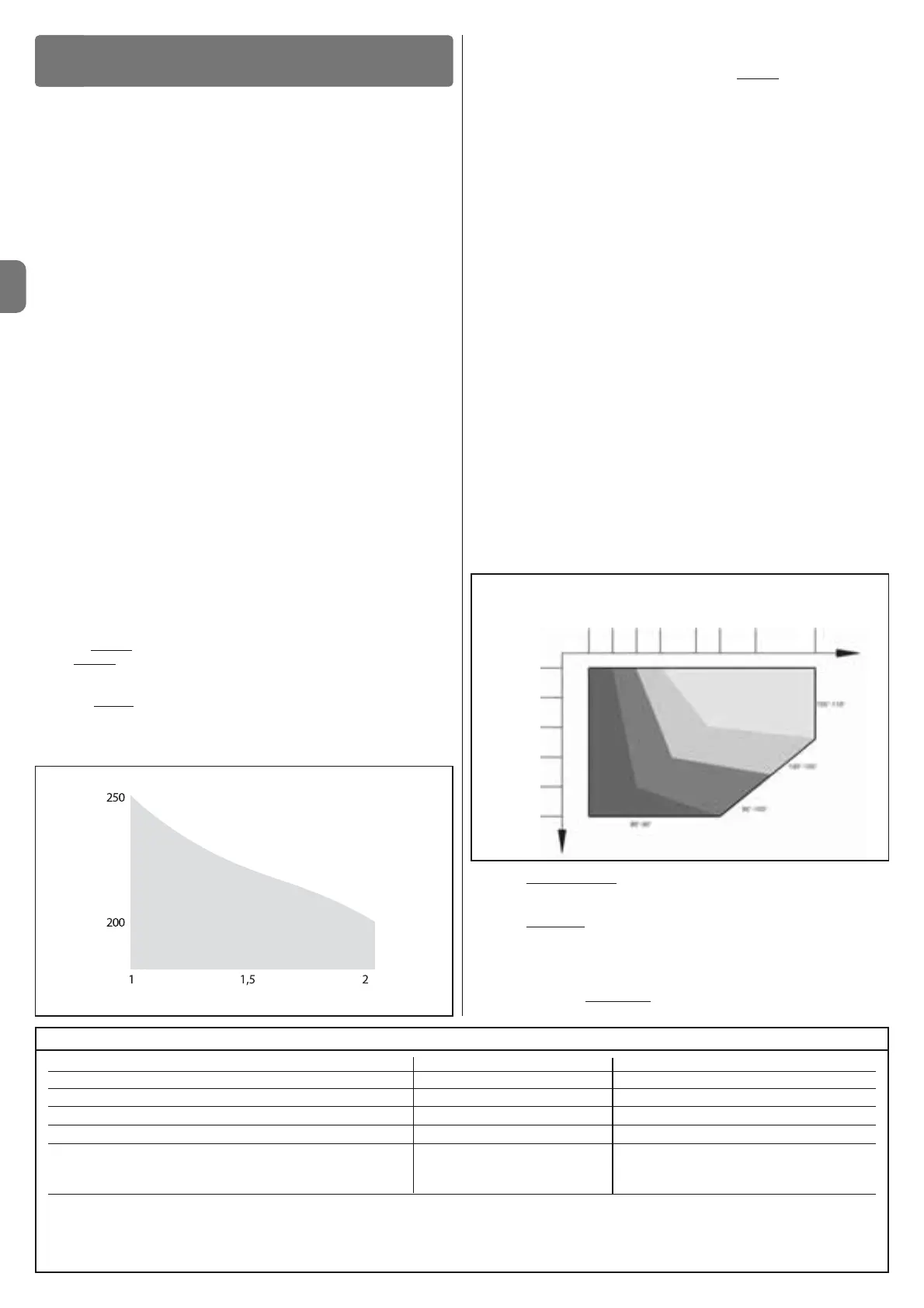

ES
2 – Español
3.1 - Comprobaciones previas a la instalación
Antes de comenzar la instalación, es necesario comprobar la integridad de los
componentes del producto, la adecuación del modelo elegido y la idoneidad
del ambiente destinado a su instalación:
• Compruebe que todo el material que se vaya a utilizar esté en perfecto esta-
do y que sea apto para el uso previsto.
• Compruebe que la instalación incluya los topes mecánicos de suelo (no
incluidos), tanto de cierre como de apertura.
• Compruebe que la estructura mecánica de la puerta sea apta para su auto-
matización y conforme a las normas vigentes en el territorio (en caso necesa-
rio consulte los datos indicados en la etiqueta de la puerta). Este producto no
puede automatizar una puerta que no sea eficiente y segura de por sí; ade-
más, no puede resolver defectos causados por una instalación incorrecta de
la puerta o por un mantenimiento deficiente de esta.
• Compruebe que las condiciones de funcionamiento de los dispositivos sean
compatibles con los límites de uso declarados (véase el párrafo 3.2).
• Mueva manualmente las hojas de la puerta en ambas direcciones y asegúrese de
que el movimiento se produzca con una fricción constante en todos los puntos de
la carrera (no debe haber puntos que requieran un esfuerzo mayor o menor).
• Ponga manualmente las hojas de la puerta en una posición cualquiera; luego
déjelas detenidas y asegúrese de que no se muevan.
• Compruebe que la zona de fijación del motorreductor sea compatible con las
medidas totales de este (fig. 1).
• Asegúrese de que en el ambiente en el que se debe instalar el motorreductor
haya espacio suficiente para la rotación completa de su brazo (fig. 2).
• Asegúrese de que en la zona cercana al motorreductor haya espacio sufi-
ciente para efectuar la maniobra manual de desbloqueo del motorreductor.
• Asegúrese de que las superficies elegidas para instalar los diversos dispositi-
vos sean sólidas y capaces de garantizar una fijación estable.
• Asegúrese de que cada uno de los dispositivos a instalar sea colocado en
una posición protegida y resguardada contra golpes accidentales.
• Compruebe que todos los cables eléctricos utilizados sean del tipo indicado
en la Tabla 1.
3.2 - Límites de utilización
Antes de instalar el motorreductor, lleve a cabo los siguientes controles:
• controle que la hoja que se ha de motorizar esté dentro de los límites de los valo-
res indicados en el Gráfico 1;
• anchura máxima
de la hoja: 2 m (con peso máximo de hasta 200 kg);
• peso máximo de la hoja: 250 kg (con anchura máxima de hasta 1 m);
• controle los límites de los valores indicados en la tabla de las “Características
técnicas del producto”;
• anchura mínima del espacio destinado a la instalación del motorreductor:
170 mm;
• El estribo de fijación del brazo debe estar en una zona robusta de la hoja (por
ejemplo el bastidor) a fin de garantizar una fijación firme y segura.
3.3 - Trabajos de predisposición para la instalación
En la fig. 3 se muestra un ejemplo de un sistema de automatización realizado con
componentes Nice (algunos componentes podrían no estar presentes en el kit):
a - Motorreductor con central mod. PP7124
b - Motorreductor sin central mod. PP7224
c - Luz intermitente MLBT
d - Par de fotocélulas mod. MOFB
e - Botonera digital (mod. MOTB) – Lector por transponder (mod. MOMB) -
Selector de llave (mod. MOSE)
f - Par de columnas para fotocélulas
g - Tope mecánico de cierre
h - Electrocerradura
Estos componentes están colocados según un esquema típico y habitual.
Tomando como referencia la fig. 3, establezca la posición aproximada donde
será instalado cada uno de los componentes previstos en el sistema. Impor-
tante – Antes de realizar la instalación, prepare los cables eléctricos necesarios
para el sistema, tomando como referencia la fig. 3a y la “Tabla 1 - Caracterís-
ticas técnicas de los cables eléctricos”.
Atención – Durante el montaje de los tubos para el paso de los cables eléctri-
cos, tenga en cuenta que, por motivos de posibles depósitos de agua en las
arquetas de derivación, los tubos de conexión podrían crear condensados
dentro de la central y dañar los circuitos electrónicos.
3.4 - Instalación del motorreductor mod. PP7124 - PP7224
ADVERTENCIAS
• Una instalación incorrecta podría provocar heridas graves a la persona
que realice el trabajo y a las personas que utilicen el sistema.
• Antes de ensamblar el automatismo, realice los controles preliminares
descritos en los párrafos 3.1 y 3.2.
01. Mida la cota “B” (fig. 4);
02. Coloque la hoja en la posición de apertura máxima deseada y controle si el
valor del ángulo encontrado está dentro de los valores indicados en el
Gráfico 2;
03. En el Gráfico 2, con la cota “B” y el ángulo de apertura, determine la cota
“A” (fig. 4). Ejemplo: si “B” es 100 mm y el ángulo deseado es de 100°, la
cota “A” será de alrededor de 180 mm.
04. Fije el estribo de fijación
del motorreductor a la pared, en posición horizontal,
tal como se muestra en la fig. 5: utilice tacos, tornillos y arandelas adecua-
das (no suministrados);
05. Fije el brazo recto
al motorreductor en la posición que se muestra en la fig. 6:
utilice el tornillo M8x55 suministrado junto con la arandela correspondiente;
06. Fije el motorreductor al estribo, fijado anteriormente, tal como se muestra
en la fig. 7: utilice los tornillos M6x100 suministrados con las tuercas
correspondientes;
07. Entonces, fije el brazo curvo
al brazo recto utilizando el perno y el anillo
elástico de seguridad (fig. 8-1); posteriormente, fije el estribo de fijación
INSTALACIÓN
3
GRÁFICO 2
A
B
110
0
50
100
150
200
130 150 170 200 220 250
300
GRÁFICO 1
Conexión Tipo de cable Longitud máxima admitida
A: Cable ALIMENTACIÓN CENTRAL DE MANDO 1 cable 3 x 1,5 mm
2
30 m (nota 1)
B: Cable ELECTROCERRADURA 1 cable 2 x 1 mm
2
6 m
C: Cable DISPOSITIVOS BLUEBUS 1 cable 2 x 0,5 mm
2
20 m (nota 2)
D: Cable SELECTOR DE LLAVE 2 cables 2 x 0,5 mm
2
(nota 3) 50 m
E: Cable ALIMENTACIÓN MOTORREDUCTOR 1 cable 3 x 1,5 mm
2
10 m
F: Cable LUZ INTERMITENTE con antena 1 cable 2 x 1 mm
2
20 m
1 cable blindado tipo RG58 20 m (aconsejado menos de 5 m)
Nota 1 – Si el cable de alimentación midiera más de 30 m, tendrá que utilizar un cable de sección más grande (3 x 2,5 mm
2
) y habrá que instalar una puesta a tierra de seguridad
cerca del automatismo.
Nota 2 – Si el cable Bluebus midiera más de 20 m hasta un máximo de 40 m, tendrá que utilizar un cable de sección más grande (2 x 1 mm
2
).
Nota 3 – Estos 2 cables pueden sustituirse por un único cable de 4 x 0,5 mm
2
.
¡ATENCIÓN! – Los cables utilizados deben ser adecuados para el tipo de entorno donde serán instalados.
TABLA 1 - Características técnicas de los cables eléctricos (fig. 3a)
anchura hoja (m)
peso hoja (kg)
250
