Nice POP PP7124 Instructions And Warnings For Installation And Use

PL
10 – Polski

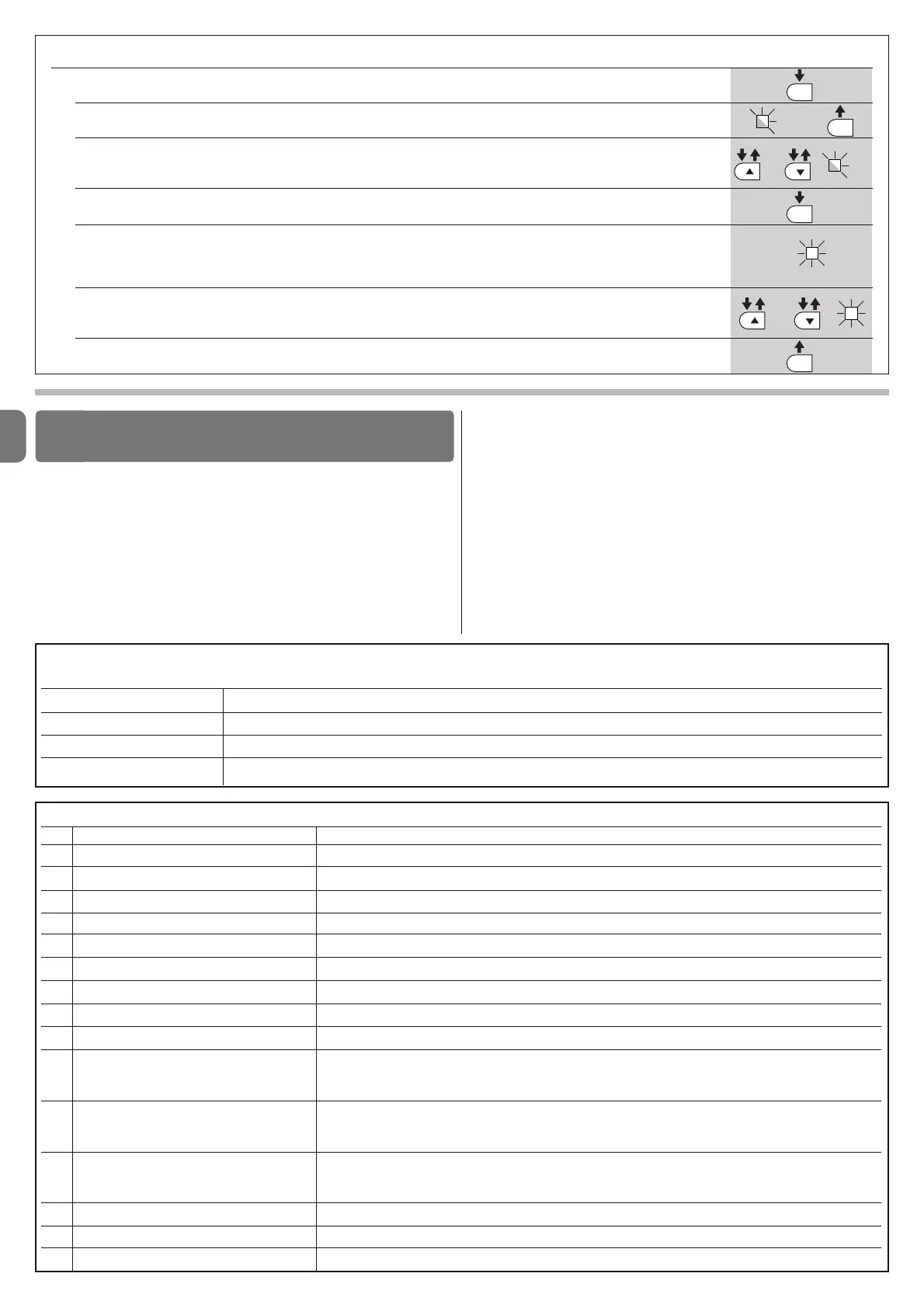

TABELA 12 - Historia anomalii
01. Wciśnij i przytrzymaj przycisk “Set” przez około 3 sekundy;
02. Zwolnij przycisk, kiedy dioda “L1” zacznie migać;
03. Wciśnij przycisk “” lub “u” aby przesunąć się z migającej diody L1 na diodę L8
(Wykaz anomalii);
04. Wciśnij i przytrzymaj przycisk “Set” aż do zakończenia punktu 06;
05. Odczekaj około 3 sekundy, dopóki nie zaświecą się diody, które reprezentują manewry, w czasie których nastąpiły anomalie. Dioda
L1 wskazuje wynik ostatniego wykonanego manewru a dioda L8 wskazuje ósmy (najdawniejszy) manewr. Jeżeli dioda świeci
się oznacza to, że wystąpiły anomalie, jeśli natomiast dioda nie świeci się wszystkie operacje zostały wykonane prawidłowo;
06. Wciśnij przyciski “” i “u” aby wybrać dany manewr: dioda odpowiadająca temu manewrowi wykona ilość błysków
równą ilości błysków wykonywanych zwykle przez lampę ostrzegawczą - przy danej usterce;
07. Zwolnij przycisk “Set”.
SET
SET
SET
SET
L1
lub
i
3 s
3 s
L8
Dla motoreduktora POP są przewidziane następujące akcesoria (opcjonalne):
odbiorniki z rodziny SMXI, OXI, programator Oview, panel słoneczny Solemyo i
akumulator awaryjny mod. PS124.
8.1 - Podłączenie odbiornika radiowego
Centrala sterująca zawiera złącze umożliwiające podłączenie odbiorników
radiowych (urządzenie opcjonalne), należących do rodziny SMXI, OXI. Aby pod-
łączyć odbiornik odłącz zasilanie elektryczne od centrali i postępuj jak pokaza-
no na rys. 16. W Tabeli 13 i Tabeli 14 są zamieszczone polecenia odpowiada-
jącym kolejnym wyjściom odbiornika radiowego.
ROZSZERZENIE WIADOMOŚCI
8
8.2 - Podłączenie i instalacja akumulatorka rezerwowego
mod. PS124
UWAGA! - Podłączenie elektryczne akumulatorka do centrali musi być wy-
konane tylko po zakończeniu wszystkich etapów montażu i programowa-
nia, ponieważ akumualtorek spełnia funkcję zasilania awaryjnego.
Aby zainstalować i podłączyć akumulatorek, należy postępować zgodnie z
fazami montażowymi pokazanymi na rys. 17.
8.3 - Podłączenie programatora Oview
Na centrali umieszczona jest wtyczka BusT4, do której można podłączyć jed-
nostkę programującą Oview, która pozwala na całkowite i szybkie kierowanie
fazą instalacyjną, konserwacyjną i diagnostyczną całej automatyki. Aby uzyskać
dostęp do wtyczki należy koniecznie postępować zgodnie z wskazówkami
TABELA 13
SMXI / SMXIS oppure OXI / OXIFM / OXIT / OXITFM w trybie I lub II
Wyjście Nr. 1
Wyjście Nr. 2
Wyjście Nr. 3
Wyjście Nr. 4
Polecenie “K.K.” (Krok po kroku)
Polecenie "otwarcie częściowe 1"
Polecenie “Otwarcie”
Polecenie “Zamknięcie”
TABELA 14 - OXI / OXIFM /OXIT / OXITFM w trybie II poszerzonym
Nr. Polecenie Opis
1 Krok po Kroku
2 Otwarcie częściowe 1
3 Otwarcie
4 Zamknięcie
5 Stop
6 Krok po kroku w bloku mieszkalnym
7 Krok po kroku z dużym priorytetem
8 Otwarcie częściowe 2
9 Otwarcie częściowe 3
10 Otwarcie i Zablokowanie automatyki
11 Zamknięcie i Zablokowanie automatyki
12 Zablokowanie automatyki
13 Odblokowanie automatyki
14 Włączenie timera światełka nocnego
15 Włączenie-Wyłączenie światełka nocnego
Polecenie “K.K.” (Krok po kroku)
Polecenie “Otwarcie częściowe 1”
Polecenie “Otwarcie”
Polecenie “Zamknięcie”
Zatrzymanie manewru
Działanie w trybie “bloku mieszkalnego”
Działa również w przypadku zablokowania automatyki lub przy innym, podtrzymanym sygnale sterującym
Otwieranie częściowe (otwarcie skrzydła 2, równe 1/2 całkowitego otwarcia)
Otwieranie częściowe (otwarcie dwóch skrzydeł, równe 1/2 całkowitego otwarcia)
Powoduje wykonanie manewru otwarcia a po jego za koń c zeniu zablokowanie automatyki; centrala nie
akceptuje żadne go innego polecenia za wyjątkiem “Krok po kroku z du żym pri orytetem”, “Odblokuj” lub (tyl-
ko z Oview) nastę pujące po le ce nia: “Odblokowanie i zamknięcie” i “Odblokowanie i otwarcie”
Powoduje wykonanie manewru zamknięcia a po jego za kończeniu zablokowanie automatyki; centrala nie
akceptuje żadnego innego polecenia za wyjątkiem “Krok po kroku z dużym priorytetem”, “Odblokuj” lub (tyl-
ko z Oview) na stępujące polecenia: “Odblokowanie i zamknięcie” i “Od blo kowanie i otwarcie”
Powoduje zatrzymanie manewru i zablokowanie automatyki; centrala nie akceptuje żadnego innego polece-
nia za wyjątkiem “Krok po kroku z dużym priorytetem”, “Odblokuj” lub (tylko z Oview) następujące polecenia:
“Odblokowanie i zamknięcie” i “Odblokowanie i otwarcie”
Powoduje odblokowanie automatu i przywrócenie zwy kłego funkcjonowania
Włącza się wyjście “światełko nocne”, którego wyłączanie jest regulowane timerem
Wyjście “światełko nocne” włącza się i wyłącza w trybie 2krok po kroku”
