PL
Polski – 13
TABELA 15
Wskaźnik uciążliwości
< 1,0 m
1,0 - 1,5 m
1,5 - 2,0 m
< 100 kg
100 - 150 kg
150 - 200 kg
Długość skrzydła
Ciężar skrzydła
Temperatura środowiskowa powyżej 40°C lub poniżej 0°C lub wilgotność większa od 80%
Pełne skrzydło
Instalowanie urządzenia w strefie wietrznej
Uwaga – Podane dane dotyczą równoważonej bramy dwuskrzydłowej, podlegającej prawidłowej eksploatacji i konserwacji
-
15%
20%
-
20%
30%
20%
15%
15%
Trwałość urządzenia to jego średni, ekonomicznie uzasadniony okres eksploa-
tacji. Okres trwałości urządzenia jest silnie uzależniony od wskaźnika uciążli-
wości manewrów wykonywanych przez automatykę: czyli od sumy wszystkich
czynników, które wpływają na zużycie urządzenia (patrz Tabela 15).
Aby ustalić prawdopodobny okres trwałości Twojej automatyki postępuj w
następujący sposób:
01. Oblicz wskaźnik uciążliwości
sumując wartości procentowe pozycji znaj-
dujących się w Tabeli 15;

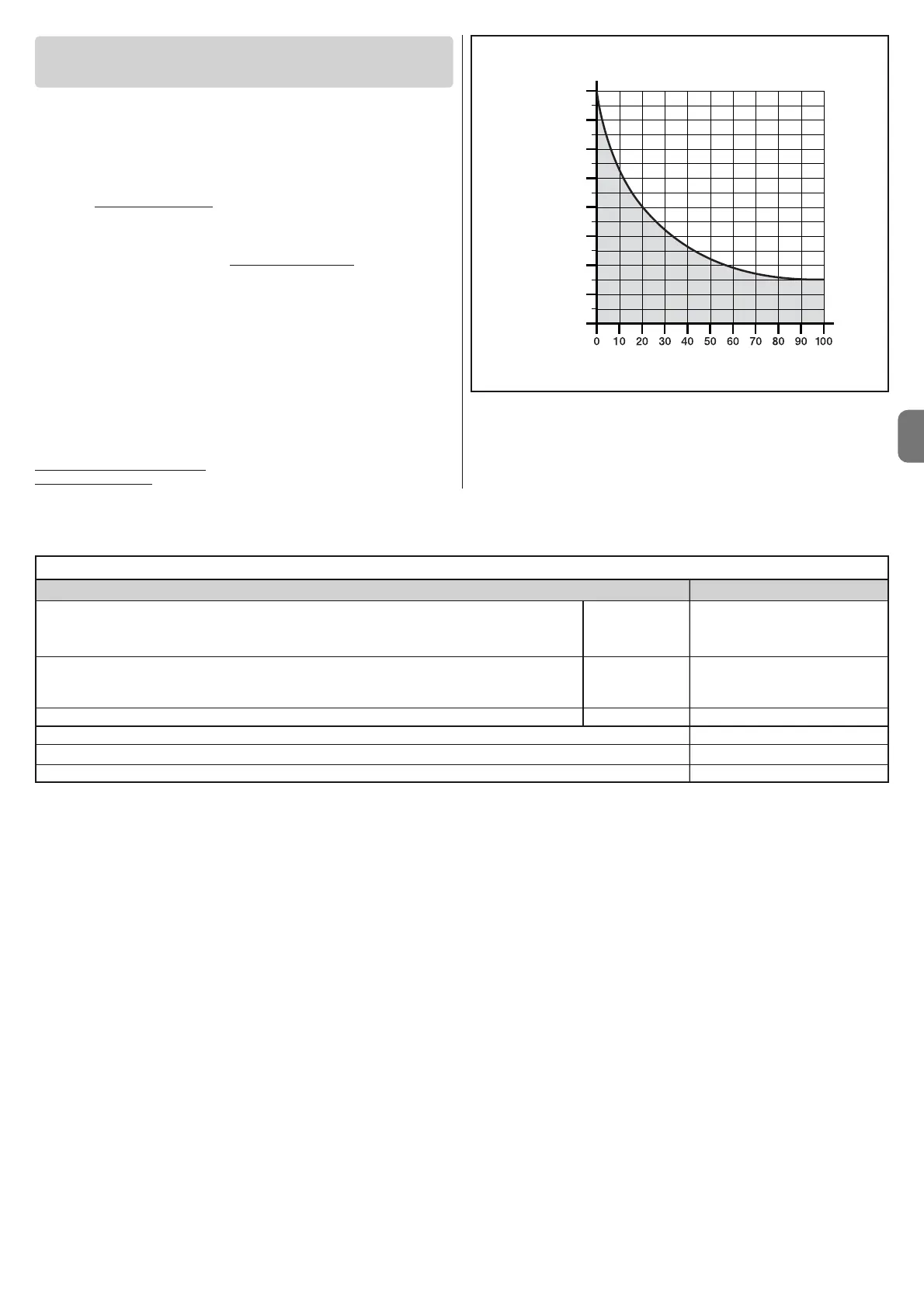

02. Na Wykresie 3 wyznacz linię pionową od właśnie obliczonej wartości do
przecięcia z krzywą wykresu; od tego punktu wyznacz linię poziomą do linii
“ilości cykli”. Obliczona wartość jest oszacowaną trwałością
Twojego urządze-
nia.
Szacowanie trwałości urządzenia jest wykonywane na podstawie obliczeń projek-
towych oraz wyników prób wykonywanych na prototypach. Ponieważ jest to tylko
szacowanie nie daje ono żadnej gwarancji rzeczywistej trwałości urządzenia.
Przykład obliczeń trwałości motoreduktora POP (odwołaj się do Tabeli 15
oraz do Wykresu 3):
- długość skrzydła = 1,3 m (wskaźnik uciążliwości: 15%);
- ciężar skrzydła: 180 Kg (wskaźnik uciążliwości: 30%);
- pełne skrzydło (wskaźnik uciążliwości: 15%);
Wskaźnik całkowitej uciążliwości
= 60%;
Trwałość oszacowana = 100.000 cykli
