céder à la reconnaissance des dispositifs à chaque ajout ou retrait de l’un d’eux.
Les leds « L1» et « L2 » présentes sur la logique (fig. 15), émettent des cligno-
tements lents pour indiquer qu’il faut effectuer la reconnaissance :
01. Presser et maintenir enfoncées les touches « » et « Set »(fig. 15).
02. Relâcher les touches quand les leds « L1 » et « L2 » commencent à cligno-
ter très rapidement (au bout d’environ 3 s).
03. Attendre quelques secondes que la logique termine la reconnaissance des
dispositifs.
04. À la fin de cette phase la led « Stop » doit être allumée et les leds « L1 » et « L2
» doivent s’éteindre (les leds « L3 » et « L4 » pourraient commencer à clignoter).
4.7 - Reconnaissance des positions des butées mécaniques
Après la reconnaissance des dispositifs connectés (paragraphe 4.6), il faut pro-
céder à la reconnaissance des positions des butées mécaniques (ouverture
maximum et fermeture maximum). Cette procédure peut être exécutée en trois
modalités : automatique, manuelle et mixte.
En mode automatique, la logique effectue la reconnaissance des butées méca-
niques et calcule les décalages les plus appropriés pour les vantaux (SA et SC,
fig. B).
En mode manuel, les six positions montrées fig. B sont programmées une par une
en positionnant les vantaux aux endroits désirés. La position à programmer est
identifiable grâce au clignotement de l’une des 6 leds (L1...L6), voir Tableau 4.
Dans le mode mixte, il est possible d’effectuer la procédure automatique puis,
avec la procédure manuelle, de modifier une ou plusieurs positions à l’excep-
tion des positions « 0 » et « 1 » (fig. B) qui coïncident avec les positions des
butées mécaniques.
4.7.1 - Reconnaissance en mode automatique
01. Presser et maintenir enfoncées simultanément les touches « Set » et « u » ;
02. Relâcher les touches quand les leds « L3 » et « L4 » commencent à cli-
gnoter très rapidement (au bout d’environ 3 s) ;
03. Vérifier que l’automatisme effectue les séquences de manœuvres sui-
vantes :
a - Fermeture lente de l’opérateur M1 jusqu’à la butée mécanique
b - Fermeture lente de l’opérateur M2 jusqu’à la butée mécanique
c - Ouverture lente de l’opérateur M2 et de l’opérateur M1 jusqu’à la butée
mécanique
d - Fermeture rapide des opérateurs M1 et M2
Avertissements :
– Si la première manœuvre effectuée par un ou par les deux vantaux n’est pas
une fermeture
, presser la touche “” ou “u” pour arrêter la phase de recon-
naissance ; contrôler ensuite la position du sélecteur JA et du cavalier JB (voir
Tableau 2) ou vérifier la polarité de la connexion du moteur sans logique
(PP7224).
– Si la première manœuvre de fermeture n’est pas commandée par M1, presser
la touche « » ou « u » pour arrêter la phase de reconnaissance ; contrôler
ensuite la position du sélecteur JA et du cavalier JB, voir Tableau 2 ;
04. À la fin de la manœuvre de fermeture des 2 moteurs (d), les leds « L3 » et « L4
» s’éteignent en indiquant que la procédure a été exécutée correctement.
Avertissements :
– Si durant la procédure de reconnaissance automatique, il y a intervention des
photocellules ou d’un dispositif connecté à l’entrée « stop », la procédure s’in-
terrompt et la led L1 commence à clignoter. Pour réactiver la reconnaissance, il
faut reprendre la procédure à partir du point 01;
– La procédure de reconnaissance automatique peut être effectuée de nou-
veau à tout moment, même après avoir effectué l’installation ; par exemple,
après la variation de la position des butées mécaniques.
4.3 - Connexion d’autres dispositifs
S’il faut alimenter d’autres dispositifs prévus dans l’installation, par exemple un
lecteur de cartes à transpondeur ou l’éclairage du sélecteur à clé, il est possible
de connecter ces dispositifs à la logique de commande sur les bornes « P.P.
(positif) » et « STOP (négatif) » (fig. 11). La tension d’alimentation est de 24 Vcc
(-30 % ÷ +50 %) avec courant maximum disponible de 200 mA.
NotE – La tension disponible aux bornes « P.P. » et « STOP » reste présente
même quand la fonction « Stand By » est activée sur la carte.
4.4 - Adressage des dispositifs connectés
Pour permettre à la logique de reconnaître les dispositifs connectés au système
Bluebus, il faut effectuer l’adressage de ces derniers. Cette opération doit être
effectuée en positionnant correctement le cavalier présent dans chaque dispo-
sitif , voir le guide d’instructions de chaque dispositif : voir fig. A et Tableau 3.
Pour effectuer l’adressage d’autres dispositifs, consulter les guides d’instruc-
tions respectifs. À la fin de la procédure d’installation ou après l’enlèvement de
photocellules ou d’autres dispositifs, il faut effectuer la procédure de reconnais-
sance de ces derniers ; voir le paragraphe 4.6.
4.5 - Première mise en service et vérification des connexions
Après avoir alimenté électriquement la logique de commande, effectuer les
contrôles suivants :
• au bout de quelques secondes, vérifier que la led « Bluebus » (fig. 15) clignote
régulièrement à la fréquence d’1 clignotement à la seconde ;
• vérifier que les leds des photocellules (fig. 15), tant TX que RX, émettent des
clignotements. Le type de clignotement émis, dans cette phase, n’est pas
significatif ;
• vérifier que le clignotant connecté à la sortie FLASH est éteint.
Si les contrôles ne donnent pas le résultat indiqué, il faut couper l’alimentation
électrique de la logique et contrôler les différentes connexions électriques pré-
cédemment effectuées.
4.6 - Reconnaissance des dispositifs connectés
Après avoir effectué la première mise sous tension, il faut faire reconnaître par la lo -
gi que de commande les dispositifs connectés aux entrées « Bluebus» et « Stop ».
ATTENTION ! – La phase de reconnaissance doit être effectuée même si
aucun dispositif n’est connecté à la logique de commande.
La logique de commande est en mesure de reconnaître individuellement les diffé-
rents dispositifs connectés grâce à la procédure de reconnaissance et de détecter
les éventuelles anomalies présentes. C’est aussi la raison pour laquelle il faut pro-

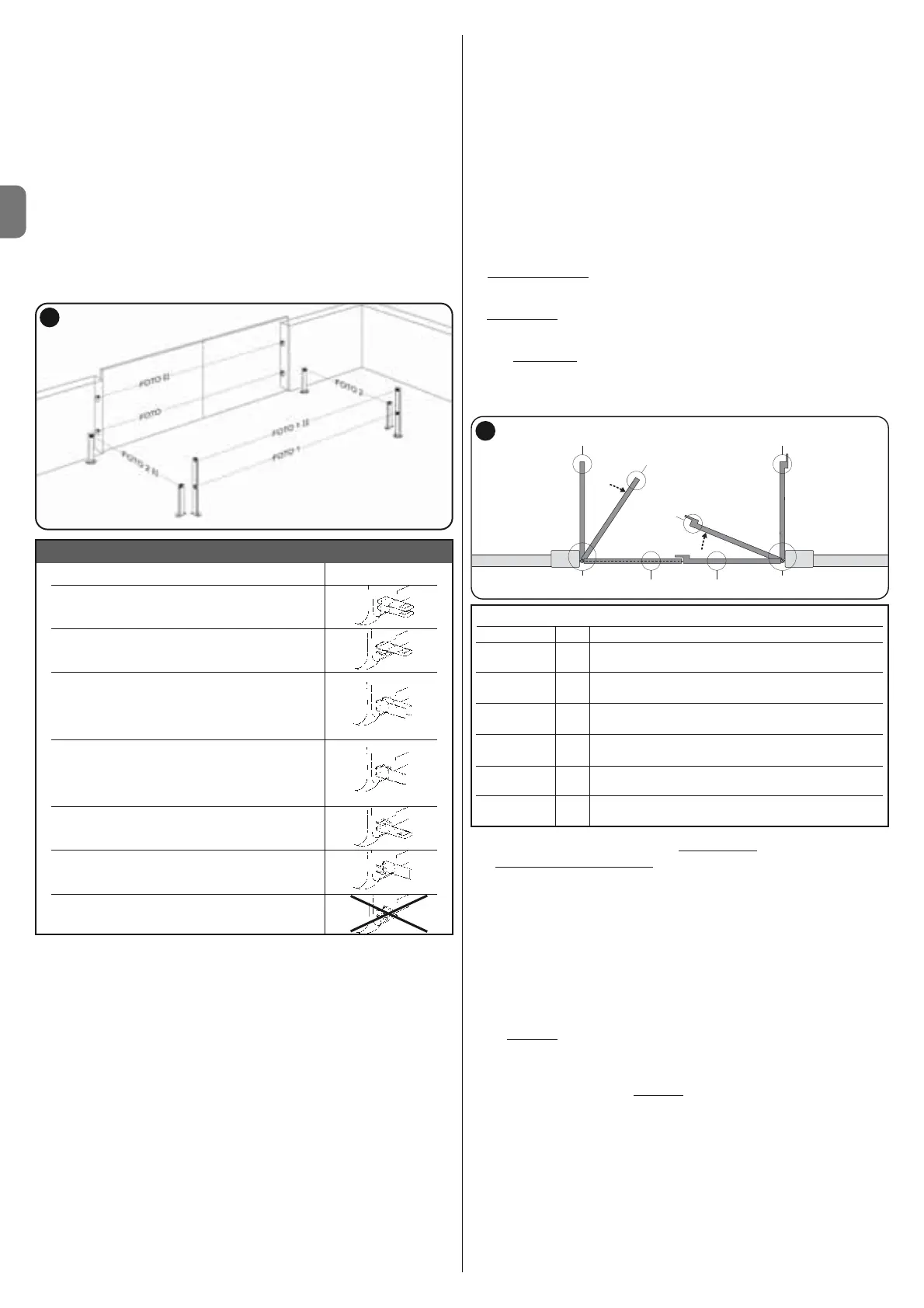

TABLEAU 3 - ADRESSES DES PHOTOCELLULES
Photocellule Cavaliers
FOTO
Photocellule extérieure h = 50 avec intervention
en fermeture (ferme et inverse le mouvement)
FOTO II
Photocellule extérieure h = 100 avec intervention
en fermeture (ferme et inverse le mouvement)
FOTO 1
Photocellule intérieure h = 50 avec intervention aussi
bien en fermeture (ferme et inverse le mouvement)
qu’en ouverture (ferme et repart quand la photocellule
est libérée)
FOTO 1 II
Photocellule intérieure h = 100 avec intervention aussi
bien en fermeture (ferme et inverse le mouvement)
qu’en ouverture (ferme et repart quand la photocellule
est libérée)
FOTO 2
Photocellule intérieure avec intervention en ouverture
(ferme et inverse le mouvement)
FOTO 2 II
Photocellule intérieure avec intervention en ouverture
(ferme et inverse le mouvement)
FOTO 3
CONFIGURATION NON AUTORISÉE
A
TABLEAU 4
Position Led Description
Position 0
(moteur 1)
Position 0
(moteur 2)
Position SA
(moteur 2)
Position SC
(moteur 1)
Position 1
(moteur 1)
Position 1
(moteur 2)
Position de fermeture maximum : quand le vantail 1 bat sur la
butée mécanique de fermeture
Position de fermeture maximum : quand le vantail 2 bat sur la
butée mécanique de fermeture
Décalage en ouverture : quand le vantail 2 dépasse cette posi-
tion l’ouverture du vantail 1 commence
Décalage en fermeture : quand le vantail 1 se trouve en des-
sous de cette position la fermeture du vantail 2 commence
Position d’ouverture maximum : quand le vantail 1 bat sur la
butée mécanique d’ouverture
Position d’ouverture maximum : quand le vantail 2 bat sur la
butée mécanique d’ouverture
L1
L2
L3
L4
L5
L6
