Mod. PP7224
triebs ausführen.
führt werden.
ausgeführt werden.
01.Den Deckel des Torantriebs öffnen (Abb. 12);
02.Das Speisekabel und die anderen Stromkabel durch eine der im unteren
03.Zuerst das Stromkabel anschließen: Den Kabelniederhalter abschrauben und
04.Nun das Kabel, das den Motor ohne Steuerung (PP7224) speist, anschließen,
05.Nun die Stromkabel der verschiedenen Vorrichtungen anschließen, wobei man

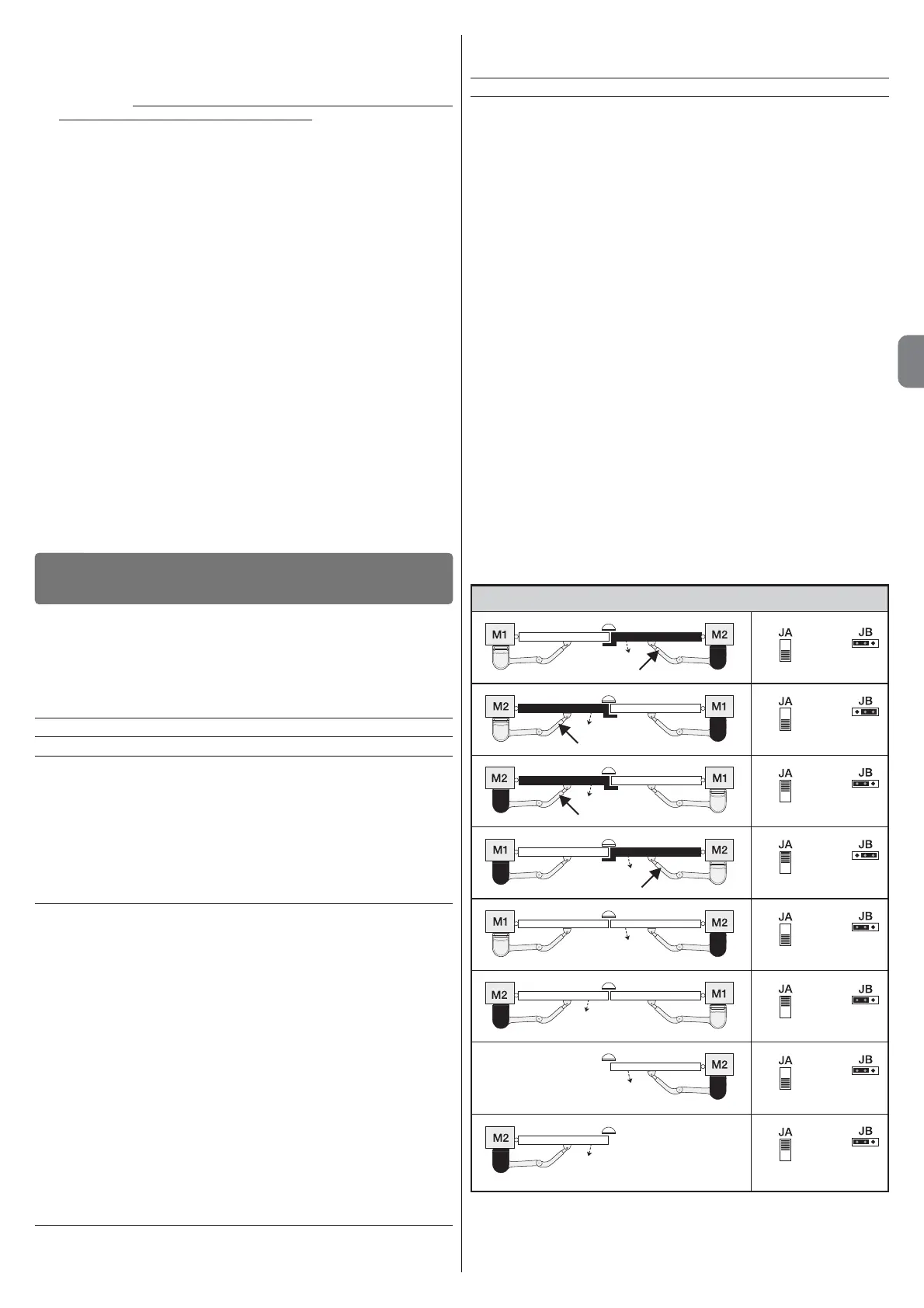

06.In der Tabelle 2 die Art der zu programmierenden Anlage heraussuchen und
07.Den Deckel des Torantriebs wieder schließen.
4.2 - Elektrische Anschlüsse des Torantriebs ohne Steue-
rung Mod. PP7224
01.Den Deckel öffnen (Abb 12);
02.Das Kabel des Motors durch die Öffnung am unteren Bereichen des Toran-
der Stopp-Benzing verwenden werden (Abb. 8-2);
08.
Manuelles Entriegeln des Torantriebs
(Abb. 10)
, siehe Abschn. 3.6
;
09. Nun muss der Befestigungsbereich des Bügels am Torflügel bestimmt wer-
den, indem die Arme des Torantriebs auf das Höchstmaß verlängert wer-
den (Abb. 4): Es ist wichtig, den Bügel gegenüber der Position des Toran
-
triebs am weitest entfernten Punkt zu platzieren;
10. Den Flügel durchbohren und den Bügel mit den geeigneten (nicht mitgelie-
ferten) Schrauben befestigen;
11. Be vor der Torantrieb gesperrt wird, muss die Einstellung des mechani-
schen Öffnungsstopps ausgeführt werden (Abschnitt
3.5).
3.5 - Einstellung des mechanischen Öffnungsstopps
01. Den Flügel des Tors von Hand in die Höchstöffnungsstellung bringen;
02. Den mechanischen Anschlag wie in Abb. 9-1 gezeigt platzieren und mit
den 2 mitgelieferten Schrauben (M6x20) befestigen;
03. Die Schraube abschrauben, die den geraden Arm am Torantrieb befestigt
und den Schutzdeckel anbringen (Abb. 9-2); dann, die Schraube und die
Scheibe wieder anbringen;
04. Den Torflügel auf die Hälfte seines Laufs bringen und von Hand den Toran-
trieb sperren (Abschnitt
3.6)
;
3.6 - Manuelles Blockieren und Entriegeln des Antriebs
Der Antrieb ist mit einem mechanischen Entriegelungssystem ausgestattet, das
die manuelle Öffnung und Schließung ermöglicht.
Diese manuellen Verfahren müssen bei Stromausfall oder Betriebsstörungen
und während der Installation ausgeführt werden.
Entriegeln (Abb. 10-1):
01. Die Klappe anheben;
02. Den Schlüssel um 90° im Uhrzeigersinn drehen;
03. Der Torflügel kann nun von Hand in die gewünschte Stellung verschoben werden.
Sperren (Abb. 10-2):
01. Den Schlüssel um 90° gegen den Uhrzeigersinn drehen und den Schlüssel
herausziehen.
02. Die Klappe senken.
Der Stromanschluss der verschiedenen Vorrichtungen (Lichtschranken, Digital-
tastaturen, Transponder-Kartenlesegeräte usw.) in der Automatisierung mit Ste -
uerung muss über das Nice-Bluebus-System ausgeführt werden.
Beschreibung der elektrischen Anschlüsse (Abb. 11)
ANTENNE Eingang für die Antenne eines Funkempfängers
FLASH Ausgang für 1 Blinkleuchte mit 12V-Lampe (höchstens 21 W). [*]
ELS Ausgang für Elektroschloss 12 Vac (höchstens 15 VA). [*]
BLUEBUS Eingang für kompatible Vorrichtungen (MOFB, MOFOB, MOB und
MOTB; Anschluss der Vorrichtungen parallel auf 2 Leitern, auf
denen die Stromversorgung wie die Kommunikationssignale ver-
laufen; keine einzuhaltende Polarität. Der zu verwendende Strom-
ansch
luss erfolgt parallel, wobei keine Polaritäten eingehalten wer-
den müssen. Wäh rend der Erlernungsphase wird jede an der
Steuerung angeschlossene Vorrichtung dank eines unverwechsel-
baren Codes einzeln von dieser erkannt. Wenn eine Vorri
chtung
zugefügt oder beseitigt wird, muss die Erlernung dieser durch die
Steuerung ausgeführt werden (siehe Ab schnitt 4.6).
STOP Eingang für Vorrichtungen, die mit ihrem Eingriff den sofortigen Stopp
der vorliegenden Bewegung hervorrufen, der eine kurze Umkehrung
folgt; die Möglichkeit, NA-, NC- Kontakte anzuschließen oder Vorrich-
tungen mit einem Ausgang mit einem konstanten Widerstand 8,2 kΩ
(Schaltleisten). Jede an diesem Eingang angeschlossene Vorrichtung
wird während der Erlernung durch die Steuerung einzeln erkannt
(Abschnitt 3.4); in dieser Phase wird ein STOPP hervorgerufen, wenn
die Steuerung eine Änderung gegenüber dem erlernten Zustand
erfasst. Es ist möglich, an diesen Eingang eine oder mehrere, auch
unterschiedliche Vorrichtungen anzuschließen:
– Mehrere NA-Vorrichtungen können miteinander in unbegrenzter
Menge parallel angeschlossen werden;
– mehrere NC-Vorrichtungen ohne Mengenbegrenzung serienmä-
ßig anschließen);
– 2 Vorrichtungen mit Ausgang mit konstantem Widerstand 8,2 kΩ.
parallel anschließen. Wenn mehr als 2 Vorrichtungen vorliegen,
müssen sie mit nur einem 1 Endwiderstand mit 8,2 kΩ kaskaden-
geschaltet werden;
– 2 NA- und NC-Vorrichtungen parallel anschließen, an den NC-
Kontakt einen Widerstand mit 8,2 kΩ serienmäßig anschließen
(das ermöglicht auch die Kombination zwischen den 3 NA - NC-
Vorrichtungen und 8,2 kΩ)
P. P. Eingang für Steuervorrichtungen, die nach ihrem Eingriff die
Bewegung im Schrittbetrieb hervorrufen; es besteht die Möglich-
keit, NA-Kontakte anzuschließen
ELEKTRISCHE ANSCHLÜSSE
4
