PL
4 – Polski
nywać zawsze w przypadku dodania lub usunięcia któregokolwiek z urządzeń.
Diody “L1” i “L2” znajdujące się w centrali (rys. 15), wolno migają, wskazując,
że należy uruchomić proces rozpoznawania:
01. Wciśnij równocześnie i przytrzymaj przyciski “” i “Set” (rys. 15).
02. Zwolnij przyciski, kiedy diody “L1” i “L2” zaczną migać szybciej, (po około
3 sekundach).
03. Odczekaj kilka sekund, aż do zakończenia fazy rozpoznawania urządzeń
przez centralę.
04. Po zakończeniu tej fazy dioda “Stop” musi się zaświecić a diody “L1” i “L2”
muszą zgasnąć, (mogą zacząć migotać diody “L3” i “L4”).
4.7 - Rozpoznawanie pozycji ograniczników mechanicznych
Po zaprogramowaniu podłączonych urządzeń (paragraf 4.6) należy zaprogra-
mować pozycje ograniczników mechanicznych (maksymalne otwarcie i maksy-
malne zamknięcie). Ta procedura może być wykonywana w trzech trybach:
automatyczny, ręczny i mieszany.
W trybie automatycznym centrala wykonuje programowanie ograniczników
mechanicznych i oblicza przesunięcia fazowe najbardziej odpowiednie dla
skrzydeł bramy (SA i SC, rys. B).
W trybie ręcznym następuje pojedynczo zaprogramowanie sześciu pozycji
pokazanych na rys. B poprzez przesuwanie skrzydła bramy do wybranych
miejsc. Programowane położenie jest rozpoznawane dzięki miganiu jednej z 6
diod (L1...L6), patrz Tabela 4.
W trybie mieszanym jest możliwe wykonanie procedury automatycznej i
następnie modyfikowanie jednej lub kilku pozycji w trybie ręcznym, za wyjąt-
kiem pozycji “0” i “1” (rys. B) które pokrywają się z pozycjami mechanicznych
ograniczników położenia.
4.7.1 - Programowanie w trybie automatycznym
01. Wciśnij i przytrzymaj wciśnięte jednocześnie przyciski “Set” i “u”;
02. Zwolnij przyciski kiedy diody “L3” i “L4” zaczną bardzo szybko migotać (po
około 3 sekundach);
03. Sprawdź, czy automatyka wykona następujące manewry:
a - Wolne zamknięcie motoreduktora M1 aż do ogranicznika mechanicznego
b - Wolne zamknięcie motoreduktora M2 aż do ogranicznika mechanicznego
c - Wolne otwarcie motoreduktora M2 a potem motoreduktora M1 aż do
ogranicznika mechanicznego
d - Szybkie całkowite zamknięcie motoreduktora M1 i M2
Zalecenia:
– Jeżeli pierwszy manewr wykonany przez jedno lub oba skrzydła bramy nie jest
zamknięciem
, wciśnij przycisk “” lub “u” aby przerwać fazę programowania;
następnie sprawdź pozycję przełącznika JA oraz mostka JB (patrz Tabela 2) lub
sprawdź biegunowość podłączenia silnika bez centrali (PP7224).
– Jeżeli pierwszy manewr zamknięcia nie jest wykonywany przez M1, wciśnij
przycisk “” lub “u” aby przerwać fazę programowania; następnie sprawdź
pozycję przełącznika JA oraz mostka JB, patrz Tabela 2;
04. Po zakończeniu manewru zamykania obu siłowników (d), diody “L3” i “L4”
zgasną, wskazując, że procedura została wykonana prawidłowo.
Zalecenia:
– Jeżeli podczas procedury programowania w trybie automatycznym zostanie
stwierdzone zadziałanie fotokomórek lub urządzenia podłączonego do wejścia
“stop”, procedura zostanie przerwana a dioda L1 zacznie migotać. Aby ponow-
nie uaktywnić programowanie należy wznowić procedurę od punktu 01;
– Procedura programowania w trybie automatycznym może zostać wznowio-
na w dowolnej chwili, również po dokonaniu montażu; na przykład w następ-
stwie zmiany pozycji ograniczników mechanicznych.
4.3 - Podłączenie innych urządzeń
Jeżeli wymagane jest zastosowanie dodatkowych urządzeń przewidzianych w
instalacji, na przykład czytnika kart zbliżeniowych lub oświetlenia przełącznika
kluczowego, jest możliwe podłączenie tych dwóch urządzeń do centrali steru-
jącej, wykorzystując zaciski “P.P. (dodatni)” i “STOP (ujemny)” (rys. 11). Napięcie
zasilania wynosi 24 Vcc (-30% ÷ +50%), maksymalny prąd do dyspozycji
wynosi 200 mA.
Uwaga – Napięcie dostępne w zaciskach “P.P.” i “STOP” pozostaje obecne ró -
w nież w przypadku włączenia funkcji "Stand By" w centrali.
4.4 - Adresowanie podłączonych urządzeń
Aby umożliwić centrali rozpoznawanie urządzeń podłączonych do systemu
Bluebus należy najpierw zaadresować te urządzenia. Podczas wykonywania tej
operacji prawidłowo ustaw mostek elektryczny, znajdujący się w każdym urzą-
dzeniu; przeczytaj instrukcje obsługi każdego pojedynczego urządzenia: patrz
rys. A i Tabela 3.
Aby zaadresować inne urządzenia przeczytaj odpowiednie instrukcje obsługi.
Po wykonaniu procedury instalacji lub w następstwie demontażu fotokomórek
lub innych urządzeń, należy wykonać procedurę rozpoznawania tych urządzeń;
patrz paragraf 4.6.
4.5 - Pierwsze włączenie i weryfikacja połączeń
Po podłączeniu zasilania elektrycznego do centrali sterującej wykonaj następu-
jące czynności:
• odczekaj kilka sekund i sprawdź, czy dioda “Bluebus” (rys. 15) miga prawi-
dłowo, z częstotliwością 1 błysku na sekundę;
• sprawdź, czy diody fotokomórek (rys. 15), zarówno TX jak i RX, wykonują bły-
ski. Rodzaj błysku podczas tej fazy nie jest ważny;
• Sprawdź, czy lampa ostrzegawcza podłączona do wyjścia FLASH jest wyłą-
czona (nie świeci).
Jeżeli jest inaczej odłącz zasilanie centrali i sprawdź połączenia elektryczne.
4.6 - Rozpoznawanie urządzeń podłączonych
Po pierwszym włączeniu urządzenia rozpoznaj z pomocą centrali urządzenia
podłączone do wejść “Bluebus” i “Stop”.
UWAGA! – Faza rozpoznawania musi być wykonana również, jeśli do tych
wejść nie są podłączone żadne urządzenia.
Centrala jest w stanie rozpoznawać różne urządzenia podłączone do niej, dzięki
zastosowaniu procedury rozpoznawania, może również wykrywać możliwe niepra-
widłowości w nich występujące. Dlatego też rozpoznawanie urządzeń należy wyko-

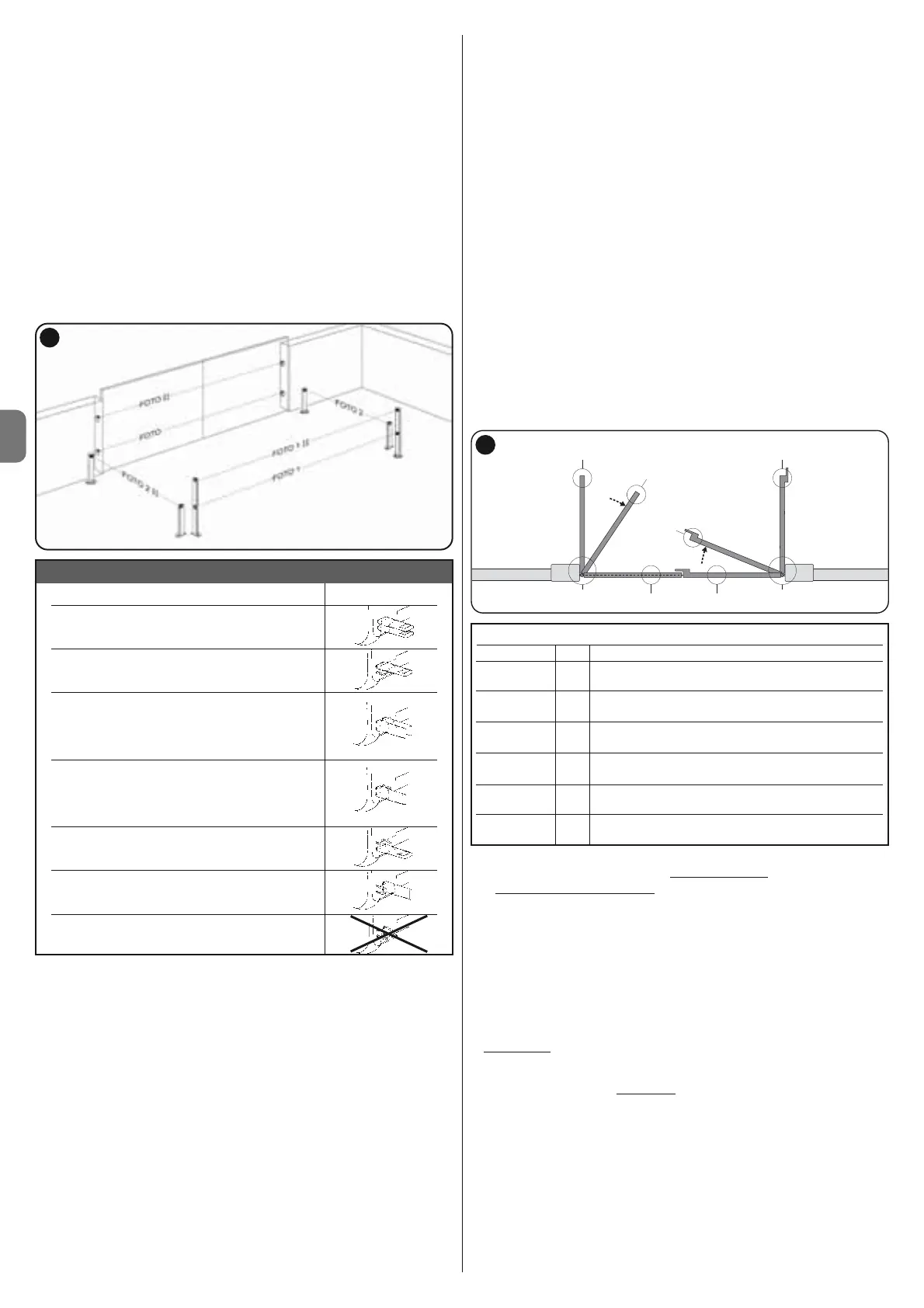

TABELI 3 - ADRESY FOTOKOMÓREK
Fotokomórka Mostki
FOTO
Fotokomórka zewnętrzna wys. = 50 aktywna podczas
zamykania (zatrzymuje i zmienia kierunek ruchu)
FOTO II
Fotokomórka zewnętrzna wys. = 100 aktywna podczas
zamykania (zatrzymuje i zmienia kierunek ruchu)
FOTO 1
Fotokomórka wewnętrzna wys. = 50 aktywna zarówno
podczas zamykania (zatrzymuje i zmienia kierunek
ruchu) jak i podczas otwierania (zatrzymuje
i wznawia ruch po zwolnieniu fotokomórki)
FOTO 1 II
Fotokomórka wewnętrzna wys. = 100 aktywna zarówno
podczas zamykania (zatrzymuje i zmienia kierunek
ruchu) jak i podczas otwierania (zatrzymuje i wznawia
ruch po zwolnieniu fotokomórki)
FOTO 2
Fotokomórka wewnętrzna aktywna podczas zamykania
(zatrzymuje i zmienia kierunek ruchu)
FOTO 2 II
Fotokomórka wewnętrzna aktywna podczas otwierania
(zatrzymuje i zmienia kierunek ruchu)
FOTO 3
KONFIGURACJA NIEDOZWOLONA
A
TABELA 4
Położenie dioda Opis
Położenie 0
(siłownik 1)
Położenie 0
(siłownik 2)
Położenie SA
(siłownik 2)
Położenie SC
(siłownik 1)
Położenie 1
(siłownik 1)
Położenie 1
(siłownik 2)
Położenie maksymalnego zamknięcia: kiedy skrzydło 1 opiera
się o ogranicznik mechaniczny zamykania
Położenie maksymalnego zamknięcia: kiedy skrzydło 2 opiera
się o ogranicznik mechaniczny zamykania
Przesunięcie fazowe podczas otwierania: kiedy skrzydło 2
osiąga to położenie rozpoczyna się otwieranie skrzydła 1
Przesunięcie fazowe podczas zamykania: kiedy skrzydło 1
osiąga to położenie, rozpoczyna się zamykanie skrzydła 2
Położenie maksymalnego otwarcia: kiedy skrzydło 1 opiera się
o ogranicznik mechaniczny otwierania
Położenie maksymalnego otwarcia: kiedy skrzydło 2 opiera się
o ogranicznik mechaniczny otwierania
L1
L2
L3
L4
L5
L6
