FR
Français – 13
TABLEAU 15
Indice de charge de travail
< 1,0 m
1,0 - 1,5 m
1,5 - 2,0 m
< 100 kg
100 - 150 kg
150 - 200 kg
Longueur du vantail
Poids du vantail
Température ambiante supérieure à 40 °C ou inférieure à 0 °C
ou humidité supérieure à 80 %
Vantail plein
Installation dans une zone venteuse
Note – Les données se réfèrent à une porte sectionnelle équilibrée et parfaitement entretenue
-
15%
20%
-
20%
30%
20%
15%
15%
La durabilité est la vie économique moyenne du produit. La valeur de la durabi-
lité est fortement influencée par l’indice de charge de travail des manœuvres
effectuées par l’automatisme : c’est-à-dire la somme de tous les facteurs qui
contribuent à l’usure du produit (voir Tableau 15).
Pour établir la durabilité probable de votre automatisme procéder de la façon
suivante :
01. Calculer l’indice de charge de travail
en additionnant les valeurs en pour-
centage des données présentes dans le Tableau 15;

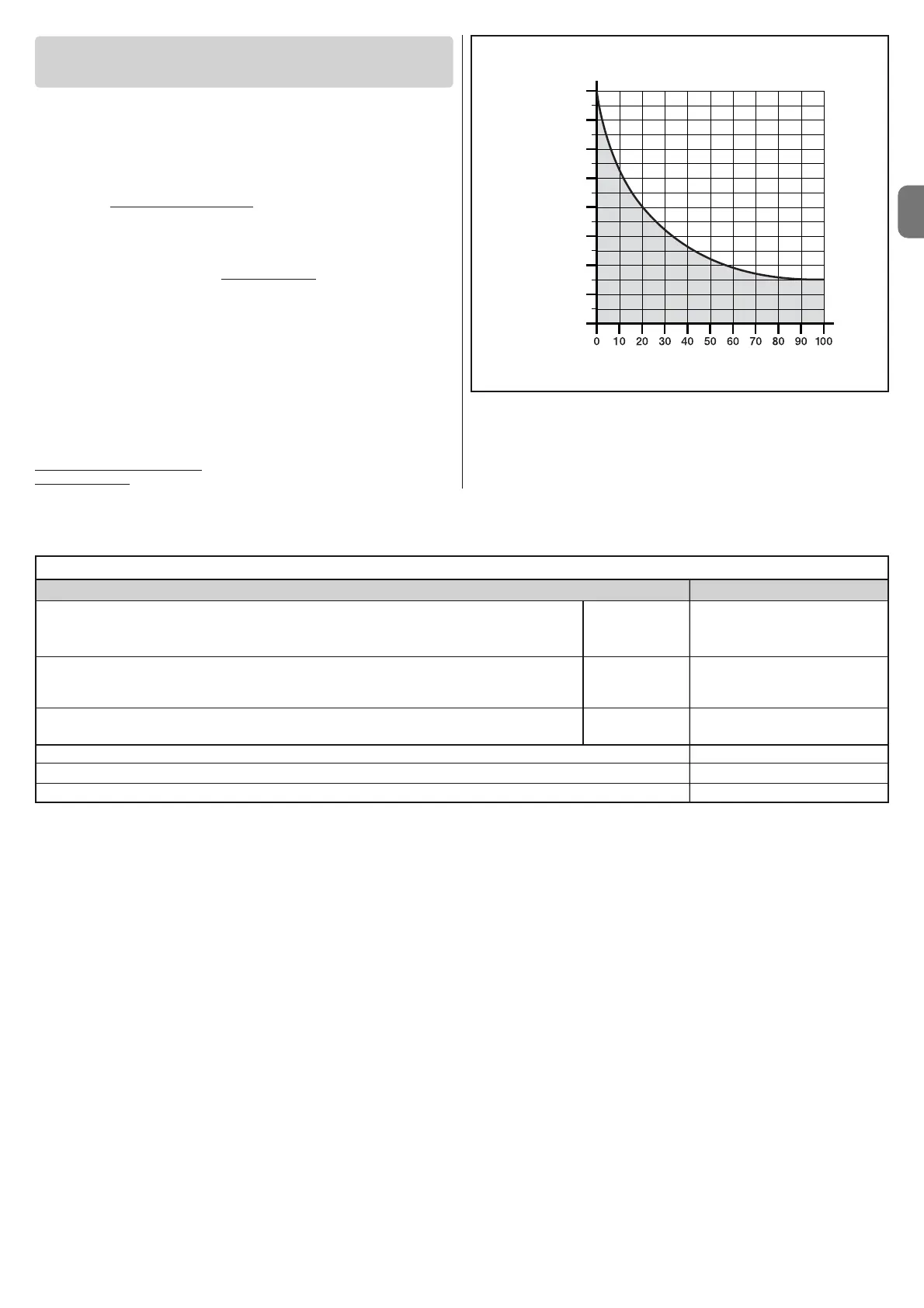

02. Dans le Graphique 3 de la valeur qui vient d’être trouvée, tracer une ligne
verticale jusqu’à l’intersection avec la courbe ; à partir de ce point tracer une
ligne horizontale jusqu’à l’intersection avec la ligne des « cycles de manœu-
vres ». La valeur déterminée est la durabilité estimée
de votre produit.
L’estimation de durabilité est effectuée sur la base des calculs de projet et des
résultats d’essais effectués sur les prototypes. En effet, s’agissant d’une esti-
mation, elle ne représente aucune garantie sur la durée effective du produit.
Exemple du calcul de durabilité d’un opérateur POP (se référer au Table-
au 15 et au Graphique 3):
- longueur du vantail = 1,3 m (indice de charge de travail : 15%);
- poids du vantail : 180 Kg (indice de charge de travail : 30%);
- vantail plein (indice de charge de travail : 15%);
Indice de charge de travail total
= 60%;
Durabilité estimée = 100.000 cycles de manœuvres
