108
EINSATZGRENZEN
- Max. Betriebsdruck: 10 Bar (140 p.s.i)
- Zulässige Fluids: Sauberes Wasser und chemisch nicht angreifende Flüssigkeiten. Sind
Unreinigkeiten in der Flüssigkeit enthalten, stromauf einen Filter installieren.
- Brand-/Explosionsgefahr: Die STEADYPRES Frequenzwandler SIND NICHT zum Pumpen
entflammbarer Flüssigkeiten oder zum Betrieb in explosionsgefährdeten Räumen
geeignet.
- Max. Raumtemperatur: 40°C, mit Lüftungsmöglichkeit.
- Max. Flüssigkeitstemperatur: 55 °C
- Mind. Flüssigkeitstemperatur: 0 °C
- Max. Raumtemperatur: 40 °C
- Min. Raumtemperatur: 0 °C
- Max. Spannungsschwankung +/- 10%

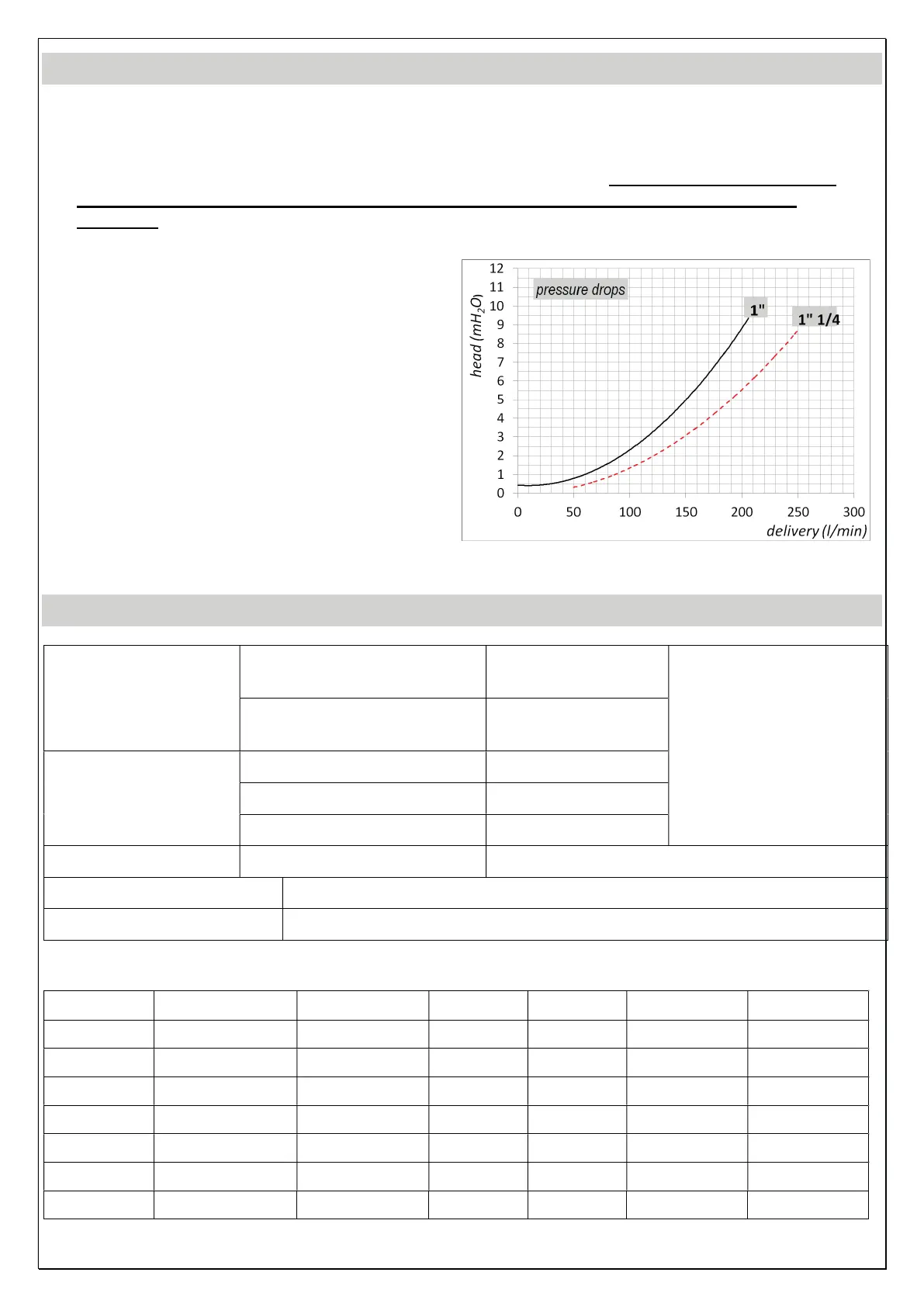

- Durchfluss und Strömungsverluste: Die
nebenstehende Abbildung zeigt den
Strömungsverlust (in mH
2
O) durch den
Frequenzwandler je nach Änderung der
Förderleistung.
- Zulässige Schwankung der
Speisespannung: +/- 10% im Vergleich zu
TECHNISCHE ANGABEN
Speisespannung 230 +/- 10% VWs
einphasig
(Modelle M/M und
M/T)
ACHTUNG: BEI NIEDRIGER
SPANNUNG (NENNWERT –
10%) KÖNNEN BEIM
ANLASSEN UND BEI
HÖCHSTLEISTUNG
ÜBERSTRÖME AUFTRETEN.
400 +/- 10% VWs
dreiphasig
(Modelle T/T)
Ausgangsspannung
230 VWs einphasig (Modelle M/M)
230 VWs dreiphasig (Modelle M/T)
400 VWs dreiphasig (Modelle T/T)
Frequenz 50 – 60 Hz
Schutzklasse IP 65
Betriebsstellung Senkrecht, mit Flüssigkeitseinlauf von unten und Auslauf oben.
Strom- und Leistungstabelle
Modell V in V out A out (A) A in (A) P2 max (kW)
P2 max (HP)
M/M 8.5 1 ~ 230V 1 ~ 230V 8,5 8,5 1,1 1,5
M/M 11 1 ~ 230V 1 ~ 230V 11 11 1,5 2.0
M/M 16 1 ~ 230V 1 ~ 230V 16 16 2,2 3,0
M/T 7 1 ~ 230V 3 ~ 230V 7 12 1,1 1,5
M/T 10 1 ~ 230V 3 ~ 230V 10,5 18 2,2 3,0
T/T 6 3 ~ 400V 3 ~ 400V 6 6 2,2 3,0
T/T 8 3 ~ 400V 3 ~ 400V 8 8 3,0 4,0
