23

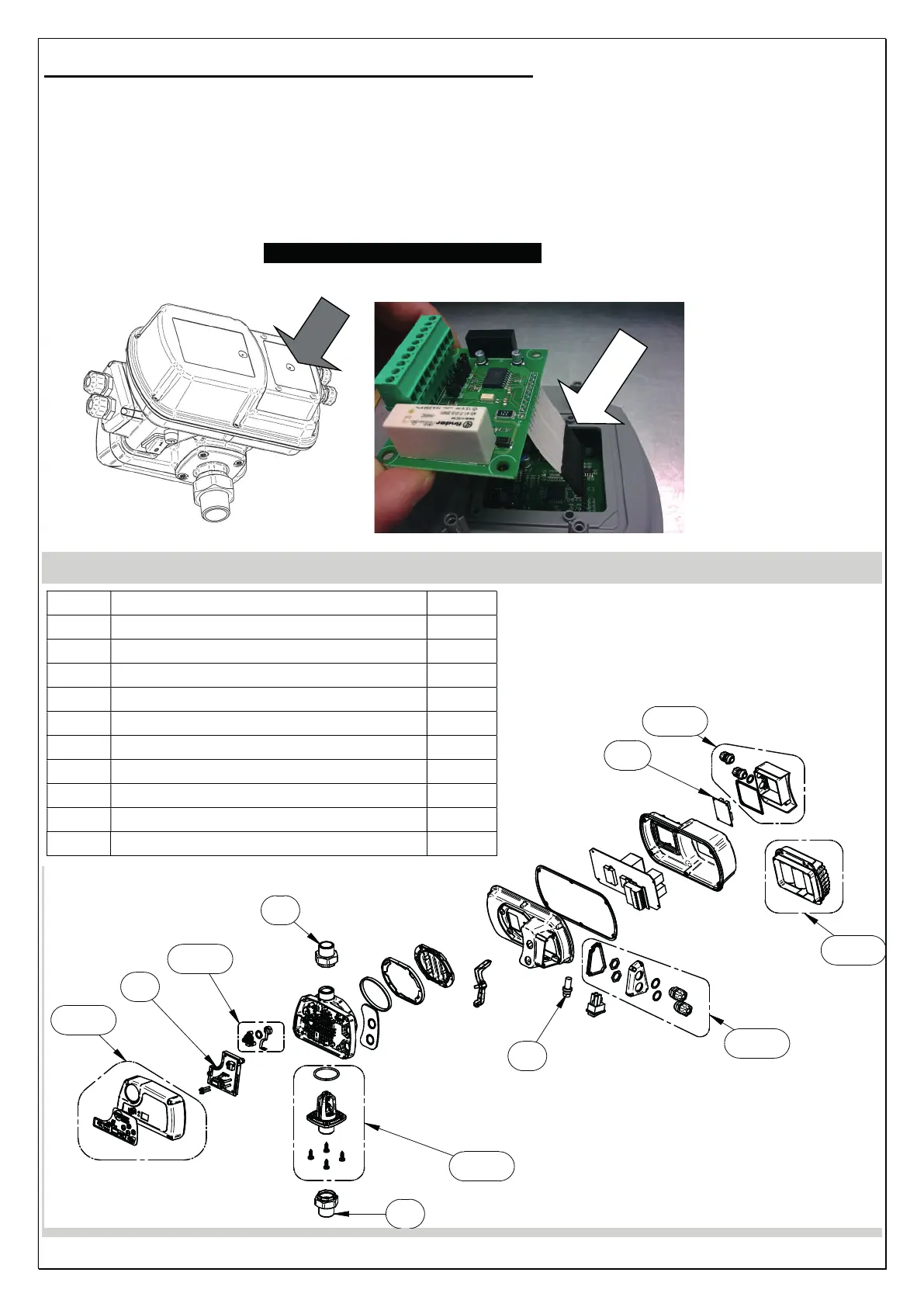

MONTAGGIO DELLA SCHEDA DI ESPANSIONE
- Togliere tensione all’inverter ed attendere 2 minuti per la scarica dei condensatori
- Aprire il coperchio posteriore indicato in figura a pag. seguente
- Inserire il cavo piatto della scheda di espansione (indicato in fig. a pagina seguente) sul connettore
corrispondente montato sulla scheda di potenza dell’inverter
- ATTENZIONE : FARE CORRISPONDERE CORRETTAMENTE IL CONNETTORE DEL CAVO CON I
PIN MONTATI SULLA SCHEDA DI POTENZA
- bloccare la scheda di espansione con 4 viti
- collegare i segnali (v. COLLEGAMENTO DEI SEGNALI .)
- chiudere il coperchio posteriore
ESPLOSO RICAMBI
KIT 1
KIT 2
KIT 6
KIT 4
KIT 3
KIT 5
6
7
7
8
10
N° Descrizione Quantità
KIT 1 Kit coperchio con tastiera 1
KIT 2 Kit sensore di pressione 1
KIT 3 Kit valvola di non ritorno / sensore di flusso 1
KIT 4 Kit coperchio passacavi 1
KIT 5 Kit coperchio scheda di espansione 1
KIT 6 Kit box condensatori 1
7 GAS Kit giunto a 3 pezzi 1” GAS M 2
7 NPT Kit giunto a 3 pezzi 1” NPTS M 2
8 Fusibile (solo per alimentazione monofase) 1
10 Scheda espansione RS485 + allarmi 1
