INSTALLAZIONE
Prima di installare ed utilizzare STEADYPRES:
- leggere attentamente il presenta Manuale in tutte le sue parti e riferirsi alle Norme di sicurezza.
- Prima di effettuare i collegamenti assicurarsi che non vi sia tensione ai capi dei conduttori di linea.
- Assicurarsi inoltre che la rete di alimentazione elettrica sia dotata di protezioni ed in particolare di
interruttore differenziale ad alta sensibilità (30 mA in classe A per applicazioni domestiche ed
in classe B per applicazioni industriali), di interruttore magnetotermico, e di messa a terra
conformi alle norme.
- Verificare che i dati di targa siano quelli desiderati ed adeguati all’impianto
- la sezione del cavo di alimentazione dell’inverter e del cavo di connessione tra inverter ed
elettropompa dovrà essere dimensionata in funzione:
 della tensione (230V monofase, 230V trifase, 400V trifase)
 della potenza dell’elettropompa
 della lunghezza dei cavi stessi.
La caduta di tensione a causa dei cavi (riferito sia al cavo di alimentazione dell’inverter sia al cavo
di connessione tra inverter ed elettropompa) non dovrà essere superiore al 3% della tensione
nominale.
La schermatura dei cavi ed il collegamento a terra (riferito sia al cavo di alimentazione
dell’inverter sia al cavo di connessione tra inverter ed elettropompa) dovranno rispettare la
normativa sulla compatibilità EMC.
- in presenza di cavi lunghi tra inverter e motore (es. pompe sommerse) si consiglia di valutare
l’applicazione di un filtro sinusoidale a protezione della pompa e dell’inverter da picchi di tensione.
Collegamenti: v. ISTRUZIONI RAPIDE
AUTOLIMITAZIONE PER SOVRACCARICO
Se la
corrente
rilevata
dall’inverter
Oppure la
temperatura
dei
componenti
inverter
eccedono
i limiti di
sicurezza
STEADYPRES procede
ad una progressiva
riduzione della
frequenza di
funzionamento
Sino a che i
valori
eccedenti i
limiti sono
rientrati
Durante il funzionamento in autolimitazione il DISPLAY ed i LED lampeggiano ad indicare lo
stato di anomalia

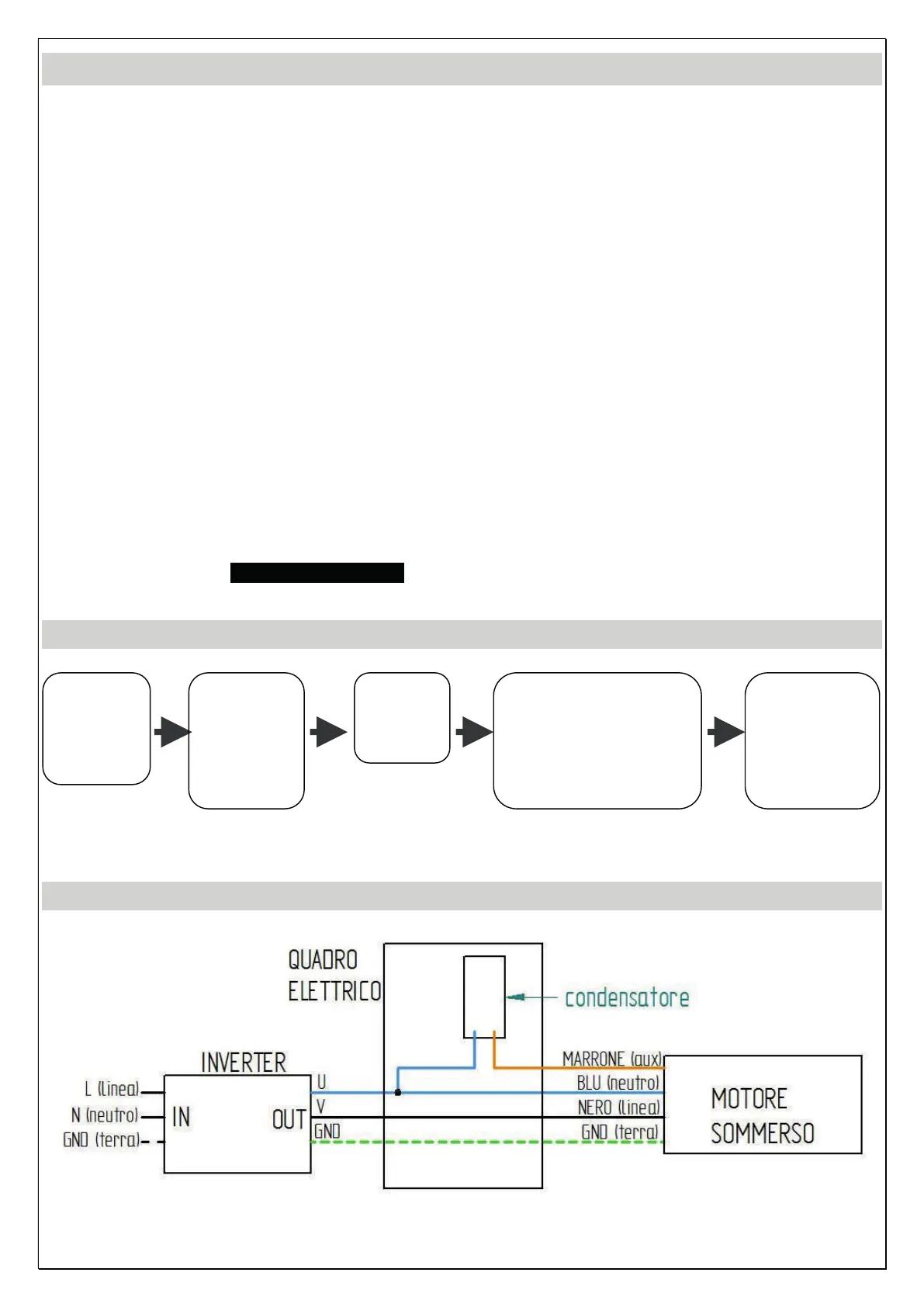

COLLEGAMENTO DEL MOTORE MONOFASE SOMMERSO a 4 CAVI
