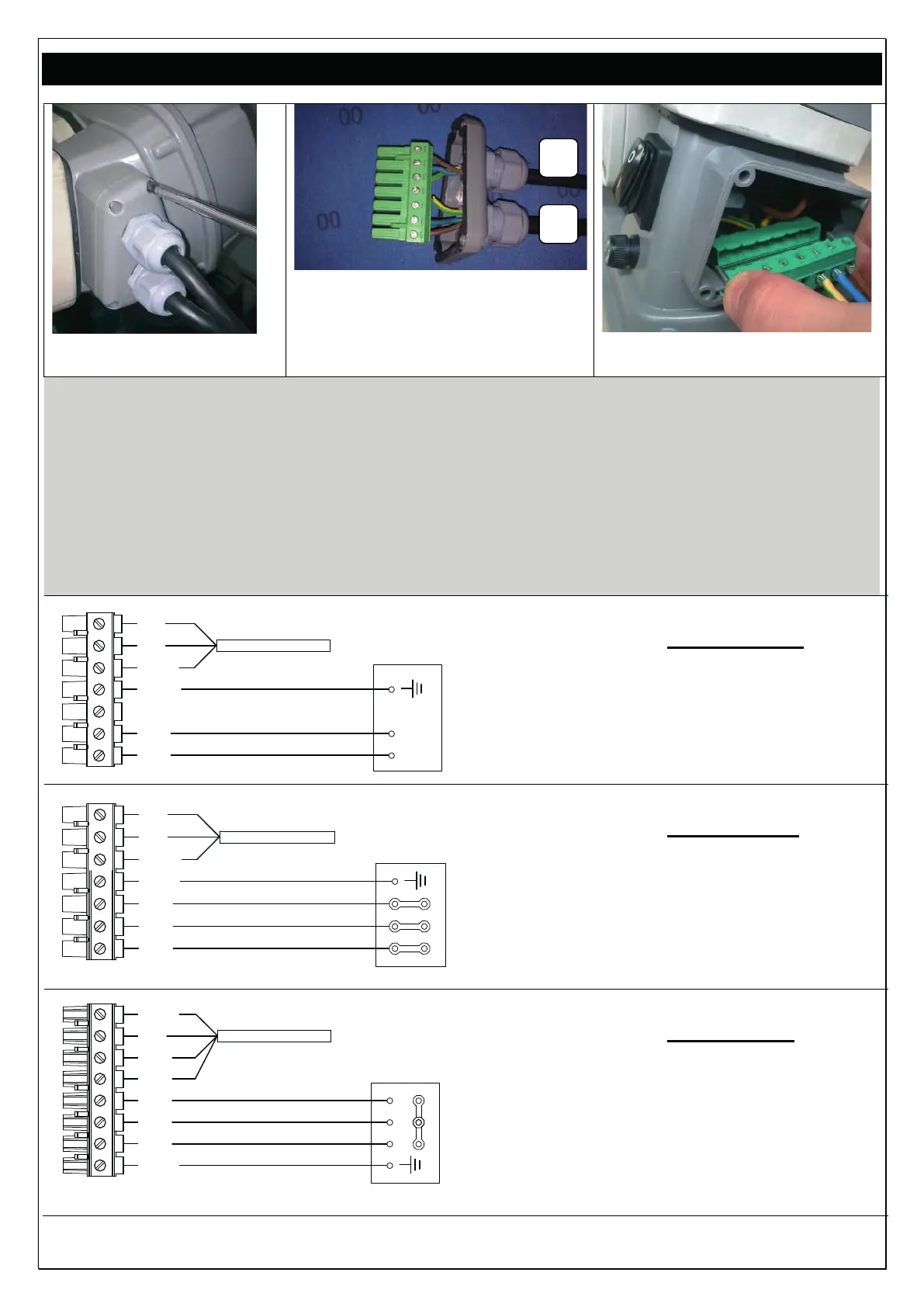

RACCORDEMENTS ÉLECTRIQUES DE PUISSANCE
Ouvrir le couvercle latéral
presse-câbles (4 vis)
Relier les câbles comme montré
dans les schémas ci-dessous :
A= câble d’alimentation
convertisseur
B= câble de sortie au moteur
Insérer le connecteur et fermer le
couvercle presse-câbles.
ATTENTION : vérifier que le réseau d'alimentation électrique est équipé de protections conformes
à la réglementation électrique locale, et surtout d’un interrupteur différentiel hautement sensible
(30 mA, en classe A pour applications domotiques ou bien B pour applications industrielles),
d'interrupteurs magnétothermiques, et d’une mise à la terre, conformes aux réglementations en
vigueur.
ATTENTION: en cas de câbles longs entre le convertisseur et le moteur (par ex. pompes
submergées), il est conseillé d’appliquer un filtre sinusoïdal pour protéger la pompe et le
convertisseur contre les pointes de tension.
GND
L
N
GND
V
W
U
LI NE
M OTOR
N
L
Alimentation modèles M/M
convertisseur MONOPHASE 230V
pompe MONOPHASEE 230V
Relier les bornes du convertisseur U,
V, aux bornes du moteur N, L
GND
N
L
GND
LI NE
M OTOR
U
W
V
Alimentation modèles M/T
convertisseur MONOPHASE 230V
pompe TRIPHASEE 230V
Relier les bornes du convertisseur U,
V, W EN TRIANGLE aux bornes du
moteur U, V, W.
S
V
U
W
GND
R
LIN E
T
GND
MOTOR
Alimentation modèles T/T
convertisseur TRIPHASE 400V
pompe TRIPHASEE 400V
Relier les bornes du convertisseur U,
V, W EN ETOILE aux bornes du
moteur U, V, W.
