138
- ВНИМАНИЕ: ДАЙТЕ КОРРЕКТНО СОВПАСТЬ СОЕДИНИТЕЛЮ КАБЕЛЯ СО
ШТЫРЯМИ, УСТАНОВЛЕННЫМ НА ПЛАТЕ МОЩНОСТИ
- заблокируйте плату расширения 4 винтами
- соедините сигналы (см. ПОДКЛЮЧЕНИЕ СИГНАЛОВ .)
- закройте заднюю крышку

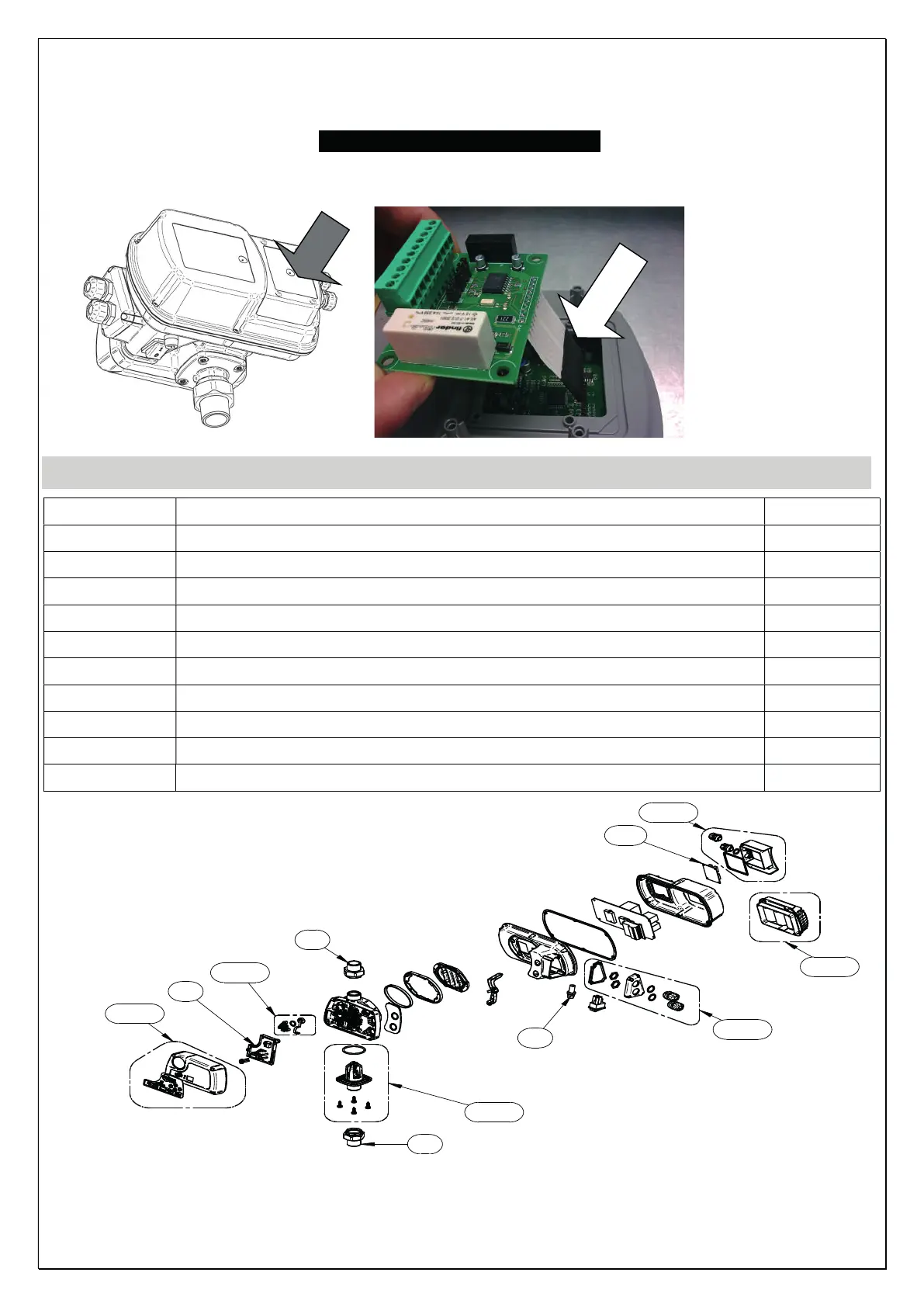

ДЕТАЛИРОВОЧНЫЙ ЧЕРТЕЖ ЗАПЧАСТЕЙ
N° Описание Количество
КОМПЛЕКТ 1 Комплект крышки с клавиатурой 1
КОМПЛЕКТ 2 Комплект датчика давления 1
КОМПЛЕКТ 3 Комплект обратного клапана / датчика потока 1
КОМПЛЕКТ 4 Комплект крышки кабельной муфты 1
КОМПЛЕКТ 5 Комплект крышки платы расширения 1
КОМПЛЕКТ 6 Комплект ящиков конденсаторов 1
7 ГАЗ Комплект муфт из 3 частей 1” GAS M 2
7 NPT Комплект муфт из 3 частей 1” NPTS M 2
8 Плавкий выключатель (только версии с однофазным питанием) 1
10 Плата расширения RS485 + сигналы тревоги 1
-
KIT 1
KIT 2
KIT 6
KIT 4
KIT 3
KIT 5
6
7
7
8
10
