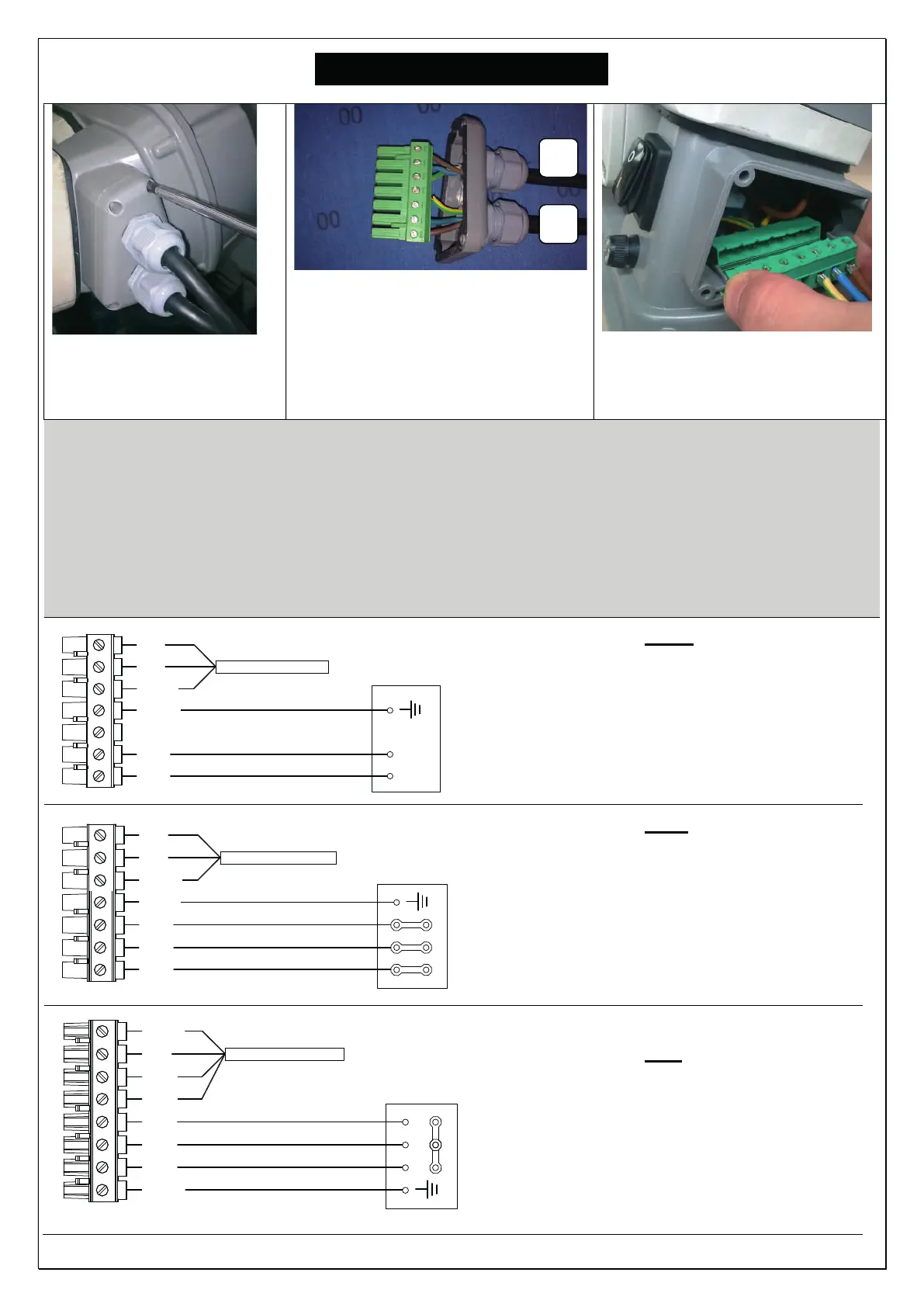

STROMANSCHLÜSSE
Den seitlichen
Kabeldurchführungs-
Deckel öffnen (4
Die Drähte so anschließen, wie im
nachstehenden Schema zu sehen
ist:
A = Versorgungskabel
Frequenzwandler
B = Ausgangskabel zum Motor
Den Verbinder einsetzen und
den Kabeldurchführungs-Deckel
schließen.
ACHTUNG: Überprüfen Sie, ob das Stromversorgungsnetz mit vorschriftsmäßigen Schützen und
insbesondere mit schnell ansprechendem Fehlstromschalter (30 mA Klasse A für häusliche
Anwendungen und Klasse B für industrielle Anwendungen), magnetothermischen Schaltern und
Erdung ausgestattet ist.
ACHTUNG: Sind lange Kabel zwischen dem Frequenzwandler und Motor (z. B. Tauchpumpen)
vorhanden, zum Schutz der Pumpe und des Frequenzwandlers vor Spannungsspitzen die
Anbringung eines Sinusfilters in Erwägung ziehen.
GND
L
N
GND
V
W
U
LINE
M OTOR
N
L
Versorgung M/M
Frequenzwandler EINPHASIG 230V
Pumpe EINPHASIG 230V
Die Klemmen U, V des Frequenz-wandlers
mit den Klemmen des Motors N, L verbinden.
GND
N
L
GND
LINE
M OTOR
U
W
V
Versorgung M/T
Frequenzwandler EINPHASIG 230V
Pumpe DREIPHASIG 230V
Die Klemmen U, V, W des Frequenz-wandlers
in DREIECKSCHALTUNG mit den Klemmen
des Motors U, V, W verbinden.
S
V
U
W
GND
R
LINE
T
GND
M OTOR
Versorgung T/T
Frequenzwandler DREIPHASIG 400V
Pumpe DREIPHASIG 400V
Die Klemmen U, V, W des Frequenz-
in STERNSCHALTUNG mit den Klemmen
des Motors U, V, W verbinden.
