52

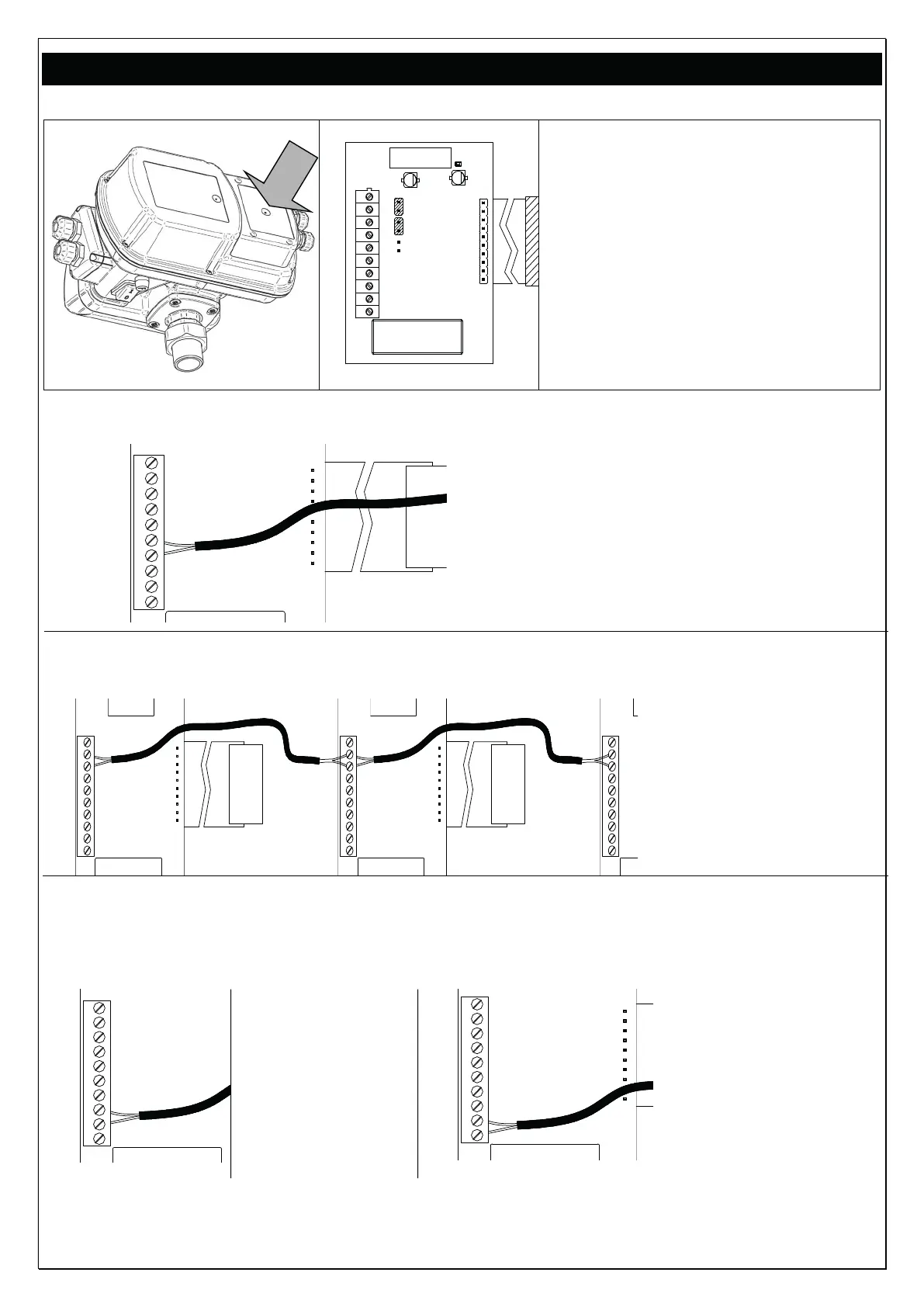

RACCORDEMENT DES SIGNAUX
Carte d’expansion : elle se trouve à l’arrière du convertisseur (v. fig. ci-dessous)
1
2
3
4
5
6
7
8
9
10
J P3
J P4
J P5
Description de la fonction des bornes :
10: pas raccordé
9: RS 485 +
8: RS 485 -
7: pas raccordé
6: pas raccordé
5: entrée niveau
4: GND
3: sortie signal NC
2: commune C
1: sortie signal NO
JP3: standards de communication 2/4 câbles
JP4: standards de communication 2/4 câbles
JP5: Résistance de charge pour les longues distances (> 10 m
- RACCORDEMENT DU
SIGNAL DE NIVEAU
10
9
8
7
6
5
4
3
2
1
(ou autre signal en entrée)
Relier le câble de signal aux bornes 4
et 5
Dans les applications avec
convertisseur en parallèle, le câblage
doit être effectué sur le convertisseur
MASTER
- RACCORDEMENT DU
SIGNAL ENTRE LES CONVERTISSEURS
(RS485)
10
9
8
7
6
5
4
3
2
1
10
9
8
7
6
5
4
3
2
1
10
9
8
7
6
5
4
3
2
1
relier entre eux
les bornes 8 des divers
convertisseurs (RS 485 –)
les bornes 9 des divers
convertisseurs (RS 485 +)
comme montré à côté
- RACCORDEMENT DU
SIGNAL D’ALARME
(dans les applications avec convertisseur en parallèle, le câblage doit être effectué sur le
convertisseur MASTER
)
10
9
8
7
6
5
4
3
2
1
Logique NC
(normalement
fermé)
Relier le câble de
signal aux
bornes 2 et 3
10
9
8
7
6
5
4
3
2
1
Logique NO
(normalement
ouvert)
Relier le
câble de
signal aux
bornes 1 et 2
La charge maximum pouvant être reliée est 2 A à 250 Vac
