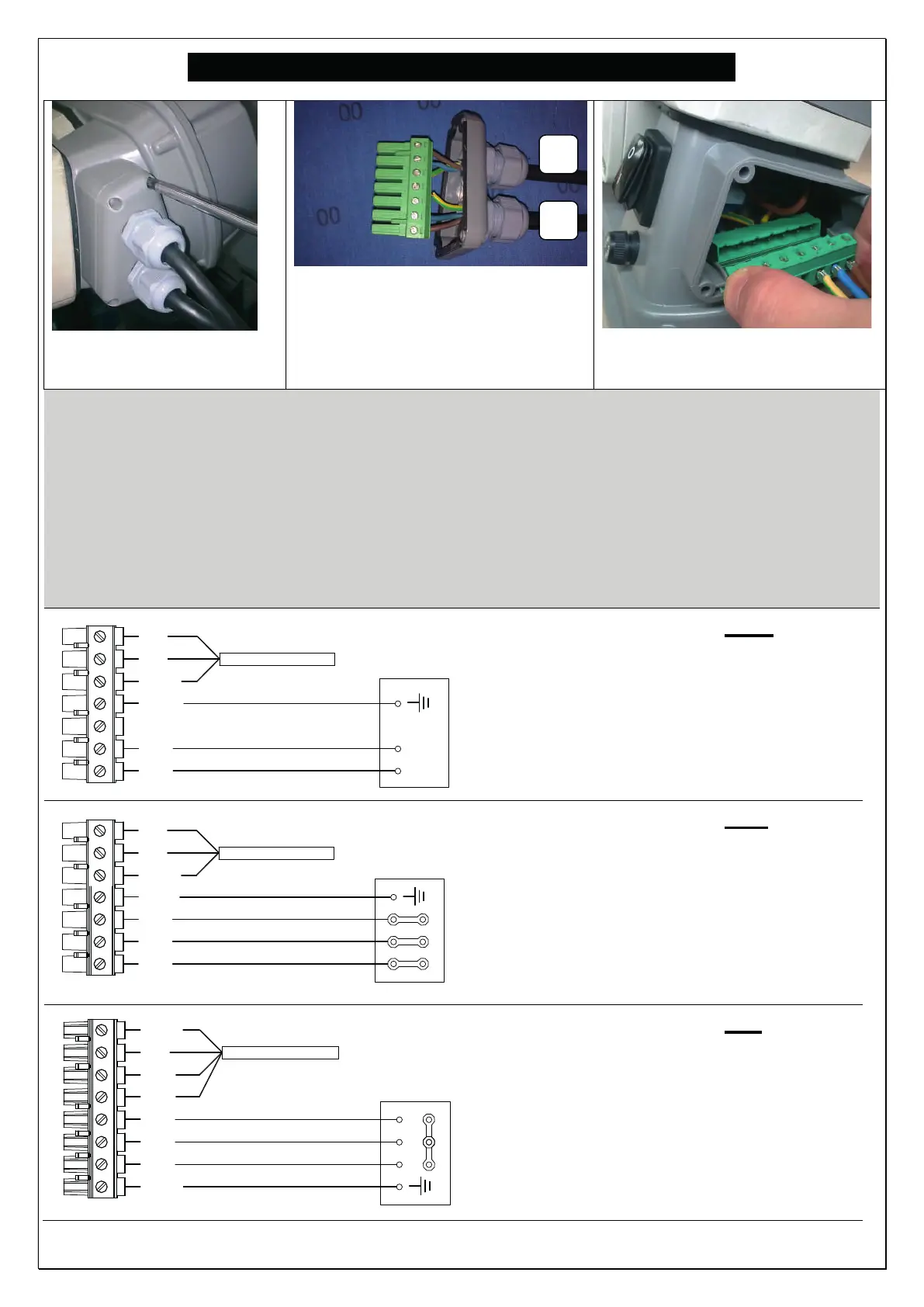

ЭЛЕКТРИЧЕСКИЕ СИЛОВЫЕ СОЕДИНЕНИЯ.
Откройте боковую крышку
кабельной муфты (4
Соедините кабели по указанной
ниже схеме:
A = кабель питания инвертора
B = кабель выхода двигателя
вставьте разъем и закройте
крышку кабельной муфты.
Сеть электропитания оснащена защитными ограждениями и, в частности,
дифференциальным выключателем выключатель высокой чувствительности (30 мА
класса A бытового применения и класса B промышленного применения),
магнитотермическими переключателями и заземлением, соответствующими
нормативам
ВНИМАНИЕ: при наличии длинных кабелей между инвертором и двигателем
(например, погружные насосы) рекомендуется оценивать применение синусоидального
фильтра для защиты насоса и инвертора от пиков напряжения.
GND
L
N
GND
V
W
U
LINE
M OTOR
N
L
Электропитание M/M
инвертор ОДНОФАЗНЫЙ 230 В
насос ОДНОФАЗНЫЙ 230 В
Соедините клеммы инвертора U, V с
клеммами двигателя N, L
GND
N
L
GND
LI NE
M OTOR
U
W
V
Электропитание M/T
инвертор ОДНОФАЗНЫЙ 230 В
насос ТРЕХФАЗНЫЙ 230 В
Соедините клеммы инвертора U, V,
W ТРЕУГОЛЬНИКОМ с клеммами
двигателя U, V, W.
S
V
U
W
GND
R
LINE
T
GND
M OTOR
Электропитание T/T
инвертор ТРЕХФАЗНЫЙ 400 В
насос ТРЕХФАЗНЫЙ 400 В
Соедините клеммы инвертора U, V,
W ЗВЕЗДОЙ с клеммами двигателя
U, V, W.
