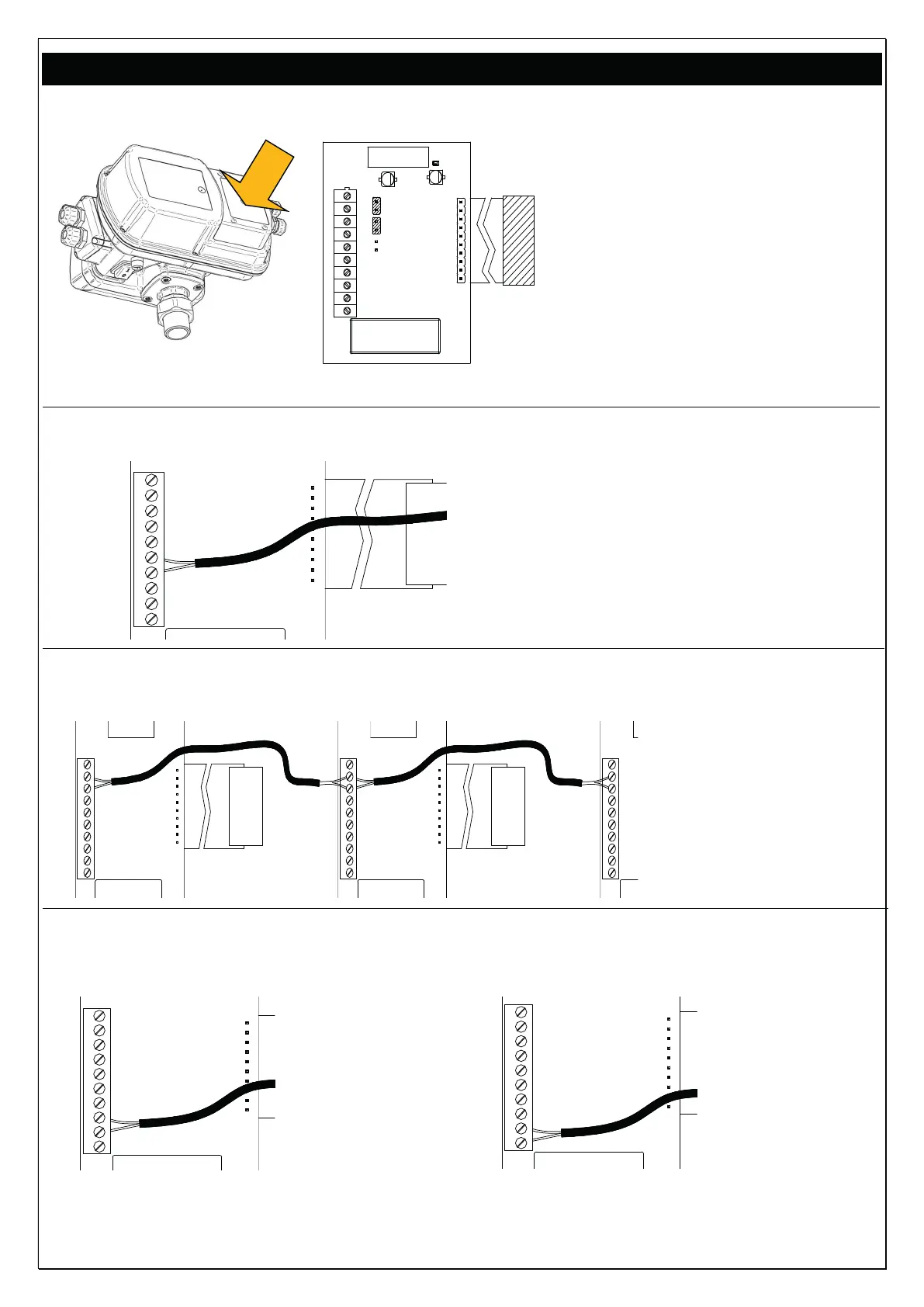

COLLEGAMENTO DEI SEGNALI
Scheda di espansione: è situata nella parte posteriore dell’inverter (v. fig. sotto
1
2
3
4
5
6
7
8
9
10
J P3
J P4
J P5
Descrizione della funzione dei morsettI:
10: non collegato
9: RS 485 +
8: RS 485 -
7: non collegato
6: non collegato
5: ingresso livello
4: GND
3: uscita segnale NC
2: comune C
1: uscita segnale NO
JP3: comunicazione standard 2 / 4 cavi
JP4: comunicazione standard 2 / 4 cavi
di carico per tratti lunghi (> 10 m)
- COLLEGAMENTO DEL
SEGNALE DI LIVELLO
10
9
8
7
6
5
4
3
2
1
(o altro segnale di ingresso)
Collegare il cavo di segnale ai morsetti
4 e 5
Nelle applicazioni con inverter in
parallelo, il cablaggio deve essere
effettuato sull’inverter MASTER
- COLLEGAMENTO DEL
SEGNALE TRA GLI INVERTER
(RS485)
10
9
8
7
6
5
4
3
2
1
10
9
8
7
6
5
4
3
2
1
10
9
8
7
6
5
4
3
2
1
collegare tra loro
i morsetti 8 dei diversi
inverter (RS 485 –)
i morsetti 9 dei diversi
inverter (RS 485 +)
come mostrato a lato
- COLLEGAMENTO DEL
SEGNALE DI ALLARME
( nelle applicazioni con inverter in parallelo, il cablaggio deve essere effettuato sull’inverter MASTER )
10
9
8
7
6
5
4
3
2
1
Logica NC
(normalmente
chiuso)
Collegare il cavo
di segnale ai
morsetti 2 e 3
10
9
8
7
6
5
4
3
2
1
Logica NO
(normalmente
aperto)
Collegare il
cavo di
segnale ai
morsetti 1 e 2
il carico massimo collegabile è 2 A a 250 Vac
