- Insérer le câble plat de la carte d’expansion (indiqué sur la fig. à la page suivante) sur le
connecteur correspondant monté sur la carte de puissance du convertisseur
- ATTENTION: FAIRE CORRESPONDRE CORRECTEMENT LE CONNECTEUR DU
CÂBLE AVEC LES BROCHES MONTÉES SUR LA CARTE DE PUISSANCE
- bloquer la carte d’expansion avec 4 vis
- relier les signaux (voir RACCORDEMENT DES SIGNAUX .)
- fermer le couvercle arrière

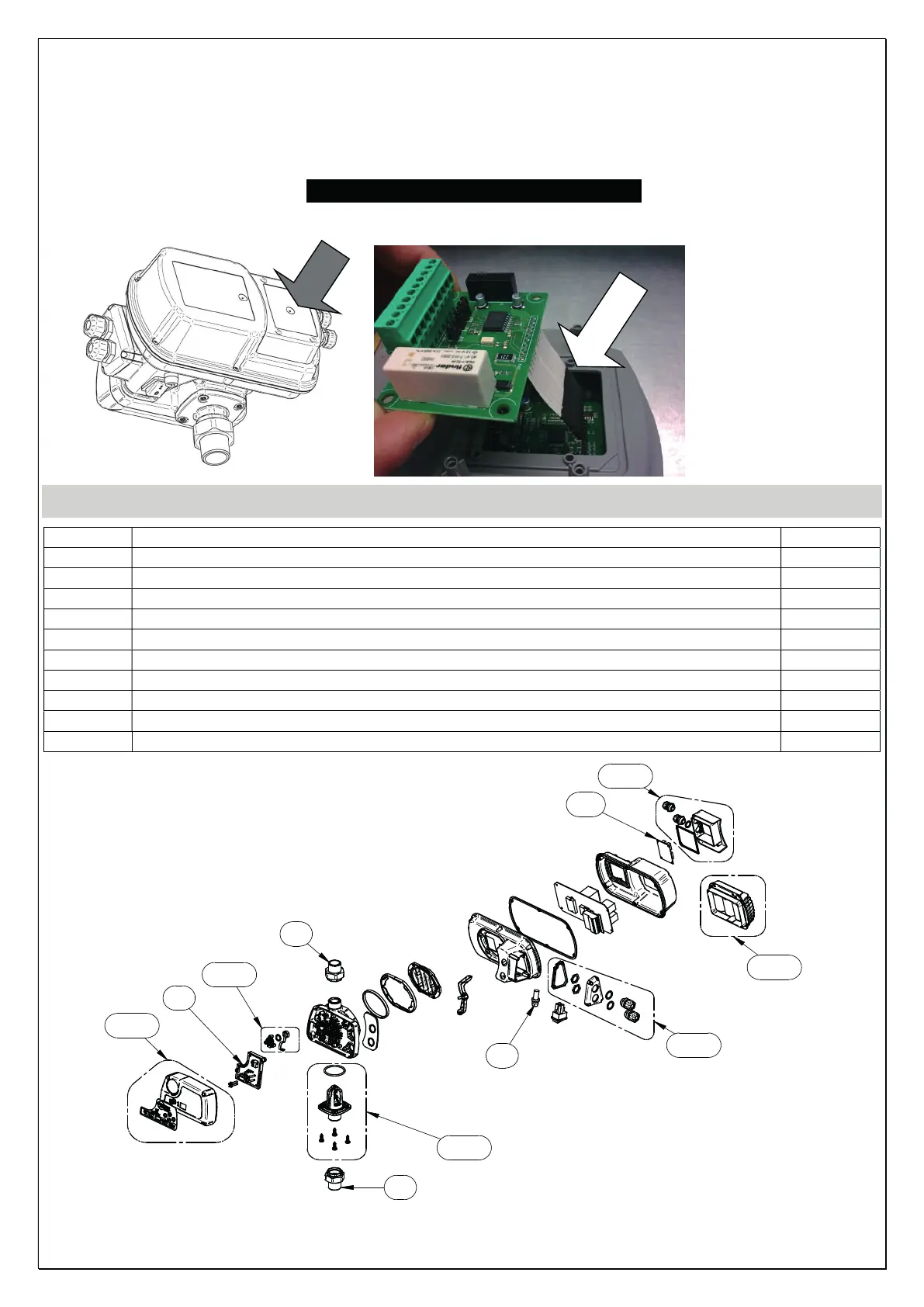

ÉCLATÉ PIÈCES DÉTACHÉES
N° Description Quantité
KIT 3 Kit soupape de non-retour/capteur de débit 1
KIT 5 Kit couvercle carte expansion 1
7 GAS Kit joint à 3 pièces 1” GAZ M 2
Kit joint à 3 pièces 1” NPTS M
Fusible (seulement avec version avec alimentation monophasé)
10 Carte d’expansion RS485 + alarmes 1
-
KIT 1
KIT 2
KIT 6
KIT 4
KIT 3
KIT 5
6
7
7
8
10
