66.2 Масштабные чертежи
WTT12L-X2xxx -X1xxx / -X3xxx
-Xxxx2 / -Xxxx4 -Xxxx1
-Xxxx3 / -Xxxx7 -Xxxx6 / -Xxxx8
1
2
7
6
7
9
8
3
4
5
20
(0.79)
44.2 (1.74)
31.9 (1.26)
6 (0.24)
44.2 (1.74)
31.9 (1.26)
6 (0.24)
Ø 4.2
(0.17)
Ø 4.2
(0.17)
49.6 (1.95)
5.1 (0.2)
48.7 (1.92)
61.6 (2.43)
47 (1.85)18.5 (0.73)
36.3 (1.43)
21.1
(0.83)
M12x1
36.5 (1.44)
4 (0.16)
5.1 (0.2)
48.7 (1.92)
4 (0.16)
36.5 (1.44)
6 (0.24)
8 (0.31)
18.3
(0.72)
18.3
(0.72)

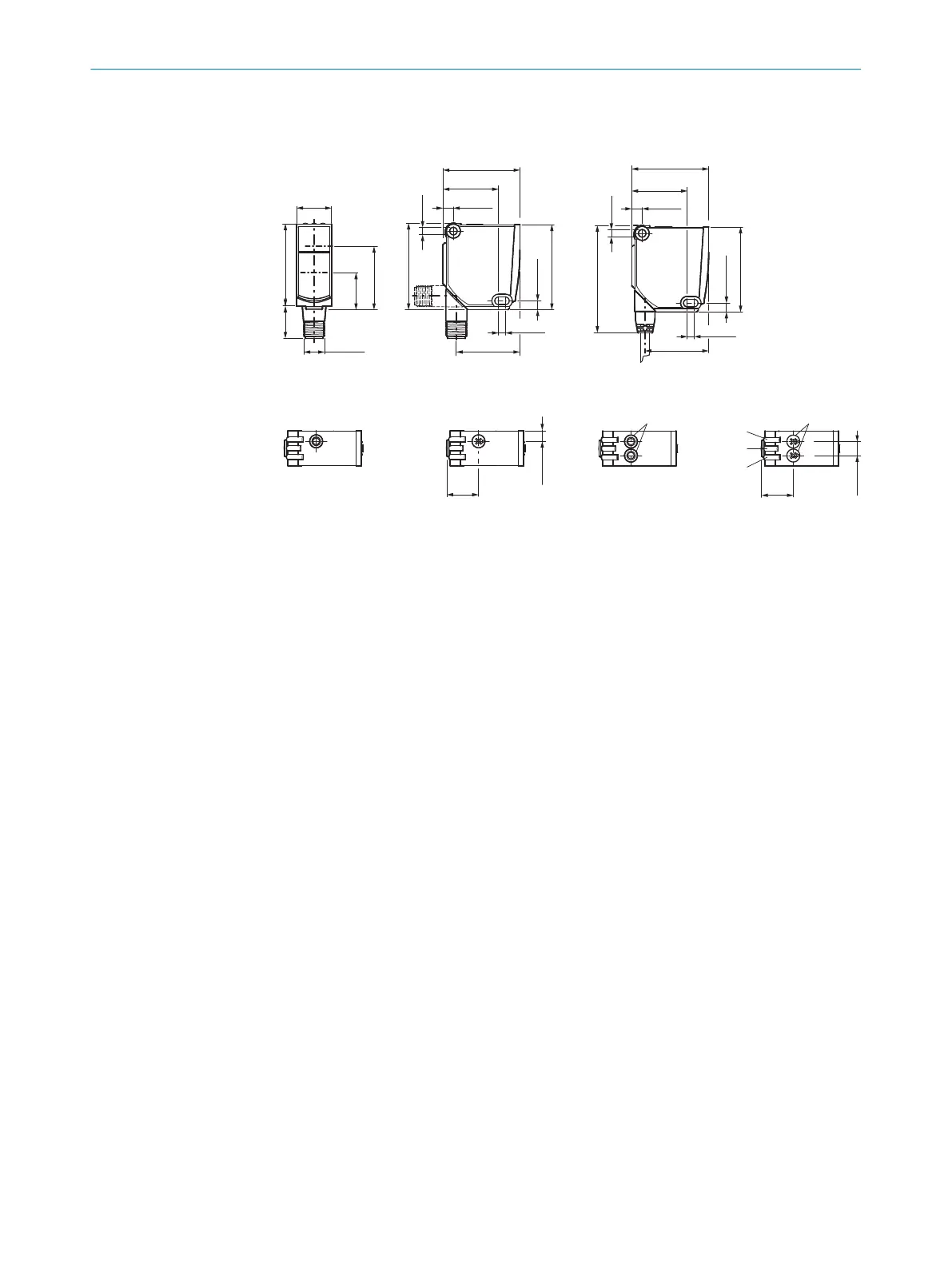

Рисунок: Maßzeichnung WTT12L
1
Середина оптической оси передатчика
2
Середина оптической оси приемника
3
Потенциометр/жёлтый светодиодный индикатор: состояние
полученного светового луча
4
Потенциометр/светодиодные индикаторы (зелёные): Питание
вкл.
5
Потенциометр/жёлтый светодиодный индикатор: состояние
полученного светового луча
6
Монтажное отверстие D4,2 мм
7
Мужской разъем, M12, 4-контактный или кабель
8
Потенциометр
9
Кнопка Teach-in простой калибровки
66.3 Дополнительные функции
Тестовый вход: сенсор WTT12L имеет тестовый вход („TE“ или „Test“ на схеме элек‐
трических соединений [B]), с помощью которого можно выключить сенсор и тем
самым проверить его надлежащее функционирование: при использовании розеток
со светодиодными индикаторами следите за правильным подключением TE.
На траектории луча должен быть объект (прием света), активируйте тестовый вход
(см. схему электрических соединений [B], TE 24 В). Светодиод передатчика отклю‐
чается или моделируется отсутствие объекта. Для проверки функционирования вос‐
пользуйтесь графиками C. Если характер поведения коммутирующего выхода не
соответствует графику С, проверить условия применения. См. раздел "Диагностика
неисправностей".
Сенсор может использоваться в стандартном режиме ввода/вывода (SIO) или в
режиме IO-Link (IOL). Все функции автоматизации и прочие настройки параметров
действительны в режиме IO-Link и в стандартном режиме ввода/вывода (исключе‐
ние: метка времени). В стандартном режиме ввода/вывода вывод бинарных комму‐
тационных сигналов осуществляется через контакт 4 / черный кабель или через
контакт 5 / серый кабель.
66 ОПИСАНИЕ ИЗДЕЛИЯ
100
8018110.1BVZ / 2021-05-18 | SICK
Subject to change without notice
