Пояснения к схеме электрических соединений (график B):
Teach = внешнее обучение (ET) (см. настройку)
TE / тест = тестовый вход (см. дополнительные функции)
C = коммуникация (например, IO-Link) (см. дополнительные функции)
L/D = переключение между активацией при наличии или отсутствии отраженного
света
67.4

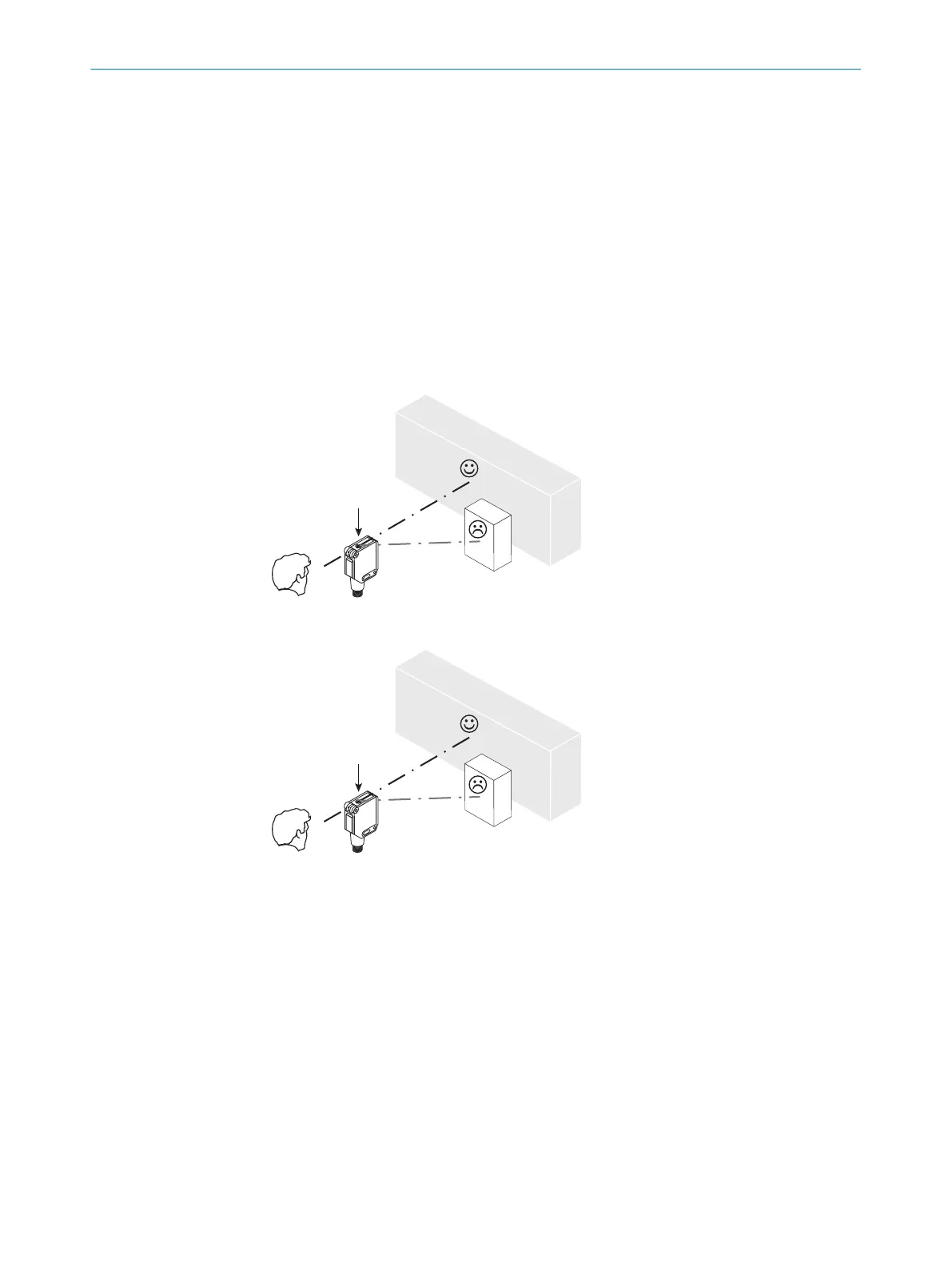

Выравнивание
Направьте сенсор на объект. Выберите такую позицию, чтобы красный луч передат‐
чика попадал в центр объекта. Оптическое отверстие (фронтальное стекло) на сен‐
соре должно быть полностью свободным [см. Е]. Рекомендуется выполнять настройку
с объектом пониженной яркости.
Рисунок: E
Рисунок: E-2
68 Конфигурирование
68.1 Настройка
Сенсор с потенциометром:
С помощью потенциометра (тип: 4-оборотн.) регулируется расстояние срабатыва‐
ния. Вращение вправо: увеличение дистанции переключения, вращение влево:
уменьшение дистанции переключения. Рекомендуется установить дистанцию сраба‐
тывания в объекте, например, см. график E. После регулировки дистанции срабаты‐
вания удалить объект с пути луча, при этом основание затемняется и состояние
коммутирующего выхода изменяется (см. график С).
Сенсор с кнопкой калибровки:
ВВОД В ЭКСПЛУАТАЦИЮ 67
8018110.1BVZ / 2021-05-18 | SICK
Subject to change without notice
