43 Puesta en marcha
43.1 Comprobar las condiciones de aplicación:

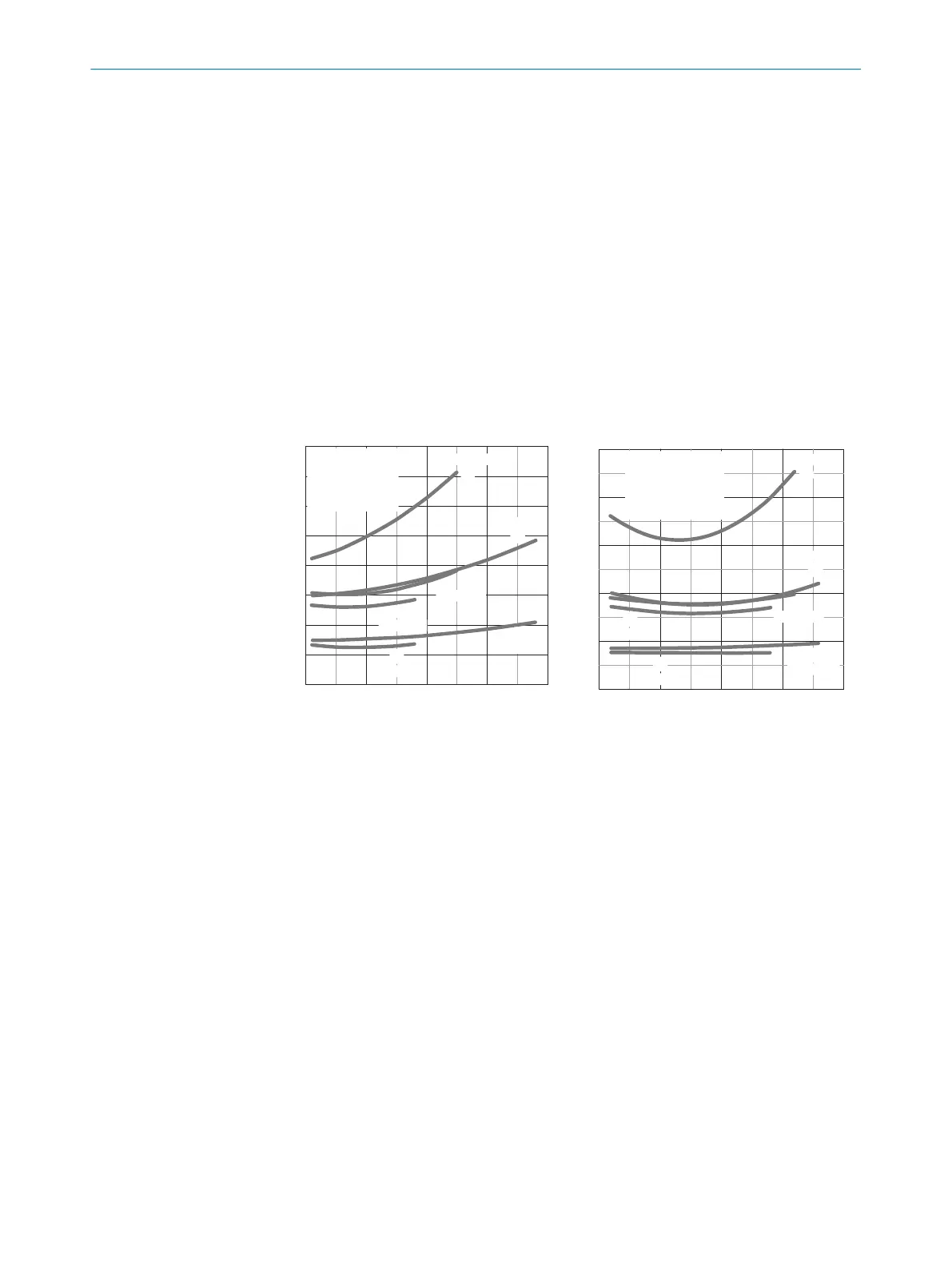

Comprobar las condiciones de aplicación: comparar la distancia de conmutación y la
distancia respecto al objeto o al fondo, así como la capacidad de remisión del objeto,
con el diagrama correspondiente [véase figura H] (x = distancia de conmutación, y =
distancia mínima entre el objeto y el fondo en mm [remisión del objeto/remisión del
fondo; remisión: 6% = negro, 90% = blanco (referido al blanco estándar según DIN
5033)]).
La distancia mínima (= y) para suprimir el fondo puede extraerse del diagrama [véase
figura H 15] del modo siguiente:
Ejemplo: x = 1.000 mm, y = 20 mm. Es decir, el fondo se suprimirá a partir de una
distancia de > 20 mm por detrás del objeto.
0
5
(0.2)
10
(0.39)
15
(0.59)
20
(0.79)
25
(0.98)
30
(1.18)
35
(1.38)
40
(1.57)
0
1
6%/90%
2
6%/90%
90%/90%
5
4
90%/90%
3
6%/90%
6
90%/90%
Min. distance from object to background in mm (inch)
1,000
(39.37)
2,000
(78.74)
3,000
(118.11)
4,000
(157.48)
Distance in mm (inch)
1) -Bxx3x: 6 % / 90 %
2) -Bxx3x: 90 % / 90 %
3) -Bxx6x: 6 % / 90 %
4) -Bxx6x: 90 % / 90 %
5) -Bxx4x: 6 % / 90 %
6) -Bxx4x: 90 % / 90 %
Figura: H-1
0
4
5
6
90%/90%
90%/90%
90%/90%
1
6%/90%
2
3
6%/90%
6%/90%
30
(1.18)
20
(0.79)
10
(0.39)
50
(1.97)
40
(1.57)
500
(19.69)
1,000
(39.37)
1,500
(59.06)
2,000
(78.74)
Min. distance from object to background in mm (inch)
Distance in mm (inch)
1) -Bxx1x: 6 % / 90 %
2) -Bxx1x: 90 % / 90 %
3) -Bxx5x: 6 % / 90 %
4) -Bxx5x: 90 % / 90 %
5) -Bxx2x: 6 % / 90 %
6) -Bxx2x: 90 % / 90 %
Figura: H-2
43.2 Montaje
Montar el sensor en una escuadra de fijación adecuada (véase el programa de acceso‐
rios SICK).
Respetar el par de apriete máximo admisible del sensor de 0.8 Nm.
Respetar la orientación preferente del objeto con respecto al sensor. [véase fig. E].
43 PUESTA EN MARCHA
66
8018110.1BVZ / 2021-05-18 | SICK
Subject to change without notice
