26.2 Disegni quotati
WTT12L-X2xxx -X1xxx / -X3xxx
-Xxxx2 / -Xxxx4 -Xxxx1
-Xxxx3 / -Xxxx7 -Xxxx6 / -Xxxx8
1
2
7
6
7
9
8
3
4
5
20
(0.79)
44.2 (1.74)
31.9 (1.26)
6 (0.24)
44.2 (1.74)
31.9 (1.26)
6 (0.24)
Ø 4.2
(0.17)
Ø 4.2
(0.17)
49.6 (1.95)
5.1 (0.2)
48.7 (1.92)
61.6 (2.43)
47 (1.85)18.5 (0.73)
36.3 (1.43)
21.1
(0.83)
M12x1
36.5 (1.44)
4 (0.16)
5.1 (0.2)
48.7 (1.92)
4 (0.16)
36.5 (1.44)
6 (0.24)
8 (0.31)
18.3
(0.72)
18.3
(0.72)

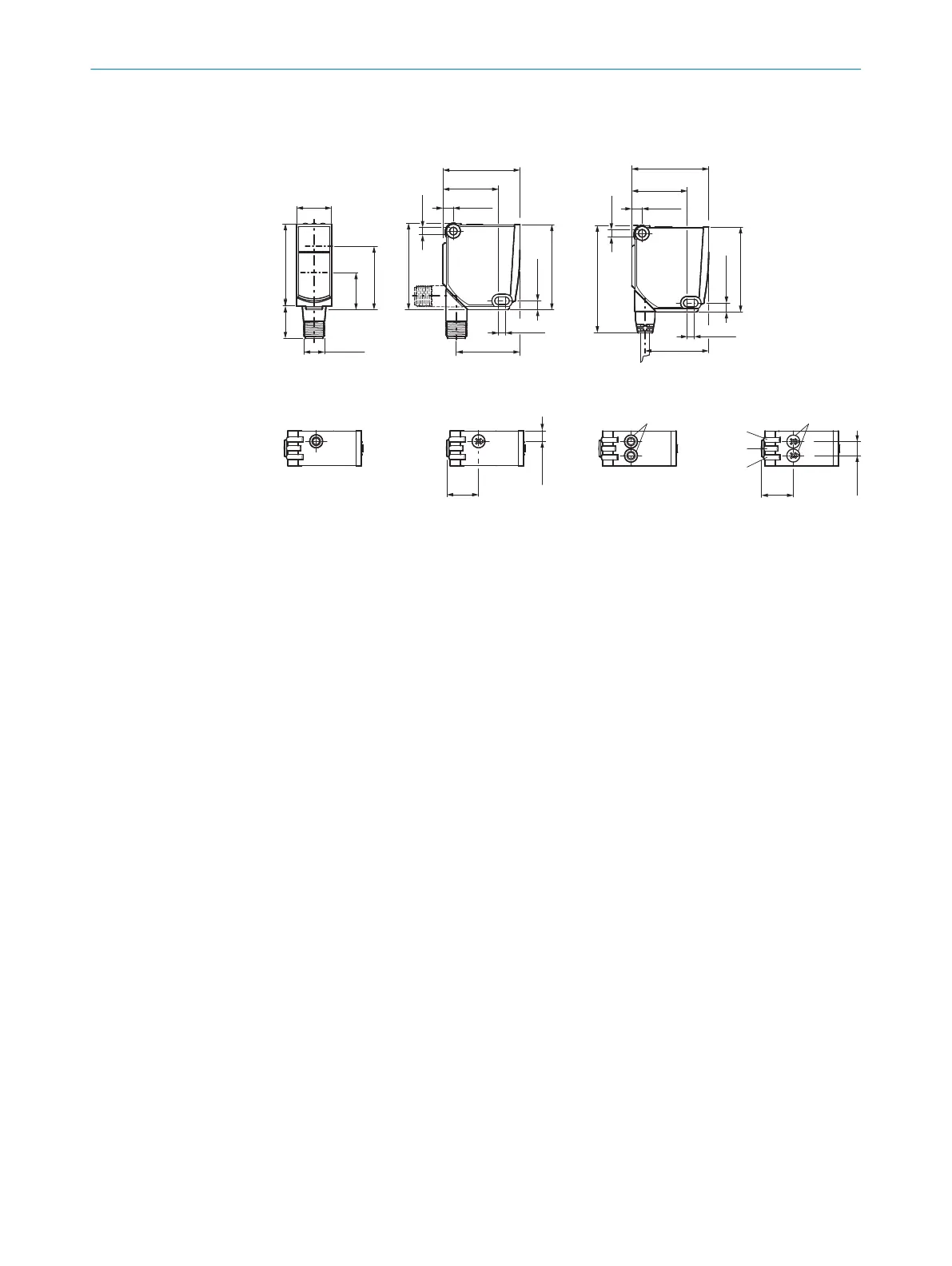

Figura: Maßzeichnung WTT12L
1
Centro asse ottico trasmettitore
2
Centro asse ottico ricevitore
3
Potenziometro/indicatore a LED giallo: stato del raggio luminoso
ricevuto
4
Potenziometro/indicatori LED (verde): Power on
5
Potenziometro/indicatore a LED giallo: stato del raggio luminoso
ricevuto
6
Foro di fissaggio D4.2 mm
7
Connettore maschio M12, 4 pin
8
Potenziometro
9
Pulsante Teach-in semplice
26.3 Funzioni supplementari
Entrata di prova: il sensore WTT12L dispone di un'entrata di prova („TE“ o „test“ nello
schema di collegamento [B]), tramite la quale l'emettitore può essere disattivato e in
questo modo il funzionamento regolare del sensore può venire controllato: in caso di
uso di connettori femmina precablati con indicatori LED si deve prestare attenzione che
TE sia relativamente inserita.
Ci deve essere un oggetto nella traiettoria del raggio (ricezione luce), attivare l'entrata
di prova (vedi schema di collegamento [B], TE 24 V). Il LED di emissione si spegne,
ovvero viene simulato il rilevamento di nessun oggetto. Per verificare il funzionamento,
osservare i grafici C. Se l'uscita di commutazione non si comporta conformemente al
grafico C, verificare le condizioni d'impiego. Vedi paragrafo Diagnostica delle anomalie.
Il sensore può essere utilizzato in modalità standard I/O (SIO) oppure IO-Link (IOL).
Tutte le funzioni automatiche e ulteriori impostazioni parametri sono attive nel funziona‐
mento IO-Link e nel funzionamento standard I/O (eccezione: marcatempo). Nel funzio‐
namento standard I/O, output dei segnali di commutazione binari attraverso il pin 4 /
conduttore nero ovvero il pin 5 / conduttore grigio.
Per le funzionalità IO-Link consultare le istruzioni d'uso supplementari ivi allegate
"IO-Link Photoelectric sensors" o scaricare le funzionalità IO-Link dal sito web
www.sick.com alla voce "numero d'ordine dei dispositivi".
DESCRIZIONE DEL PRODOTTO 26
8018110.1BVZ / 2021-05-18 | SICK
