Сведения о функциональных возможностях IO-Link можно получить из прилагаемого
руководства по эксплуатации IO-Link Photoelectric Sensors или скачать с сайта
www.sick.com, указав номер для заказа устройства.
67 Ввод в эксплуатацию
67.1 Проверка условий применения:
Проверить условия применения: сравнить расстояние срабатывания и дистанцию
до объекта / фона, а также яркость объекта с соответствующей диаграммой [см.
H] (x = расстояние срабатывания, y = минимальная дистанция между объектом и
фоном в мм (яркость объекта / яркость фона) (яркость: 6 % = черный, 90 % = белый
(относительно стандартного белого по DIN 5033)).
Минимальную дистанцию (= y) для подавления заднего фона можно определить по
диаграмме [см. H 15] следующим образом:
Пример: x = 1000 мм, y = 20 мм. То есть, фон затемняется при расстоянии > 20 мм
от сенсора.
0
5
(0.2)
10
(0.39)
15
(0.59)
20
(0.79)
25
(0.98)
30
(1.18)
35
(1.38)
40
(1.57)
0
1
6%/90%
2
6%/90%
90%/90%
5
4
90%/90%
3
6%/90%
6
90%/90%
Min. distance from object to background in mm (inch)
1,000
(39.37)
2,000
(78.74)
3,000
(118.11)
4,000
(157.48)
Distance in mm (inch)
1) -Bxx3x: 6 % / 90 %
2) -Bxx3x: 90 % / 90 %
3) -Bxx6x: 6 % / 90 %
4) -Bxx6x: 90 % / 90 %
5) -Bxx4x: 6 % / 90 %
6) -Bxx4x: 90 % / 90 %

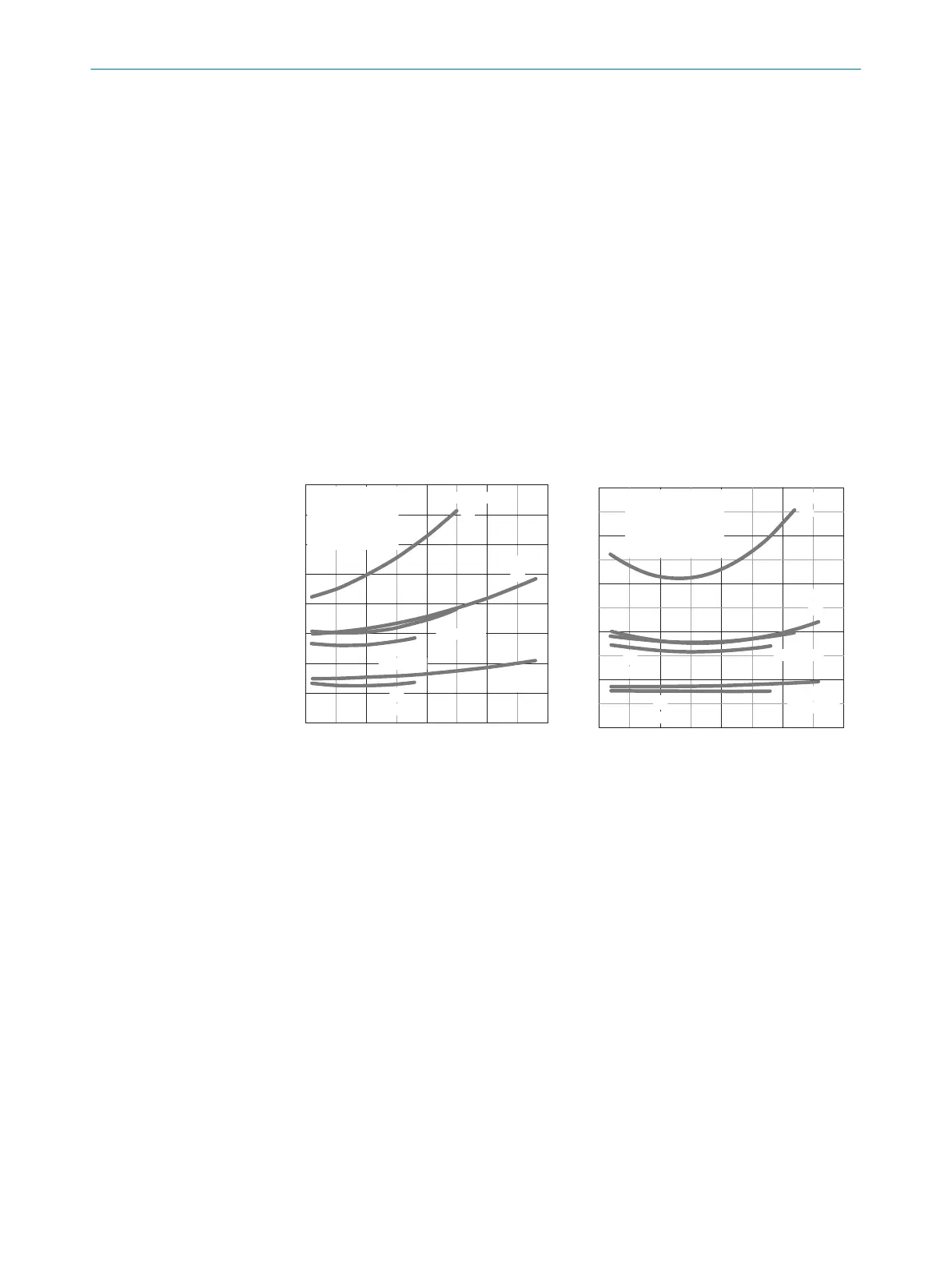

Рисунок: H-1
0
4
5
6
90%/90%
90%/90%
90%/90%
1
6%/90%
2
3
6%/90%
6%/90%
30
(1.18)
20
(0.79)
10
(0.39)
50
(1.97)
40
(1.57)
500
(19.69)
1,000
(39.37)
1,500
(59.06)
2,000
(78.74)
Min. distance from object to background in mm (inch)
Distance in mm (inch)
1) -Bxx1x: 6 % / 90 %
2) -Bxx1x: 90 % / 90 %
3) -Bxx5x: 6 % / 90 %
4) -Bxx5x: 90 % / 90 %
5) -Bxx2x: 6 % / 90 %
6) -Bxx2x: 90 % / 90 %
Рисунок: H-2
67.2 Монтаж
Установите сенсор на подходящем крепежном уголке (см. программу принадлежнос‐
тей от SICK).
Выдерживайте максимально допустимый момент затяжки сенсора в 0.8 Нм.
Учитывайте предпочтительное направление объекта относительно сенсора [см. E].
ВВОД В ЭКСПЛУАТАЦИЮ 67
8018110.1BVZ / 2021-05-18 | SICK
