插图 31: B
完成所有电子连接后，才敷设或接通电源 (U
V
> 0 V)。传感器上的绿色 LED 指示灯
亮起。
IO-Link 模式下的运行：将仪器连接至合适的 IO-Link 母板，并利用 IODD / 功能块
嵌入母板或控制器。传感器上的绿色 LED 指示灯闪烁。可通过网址 www.sick.com
利用预订编号下载 IODD 和功能块。

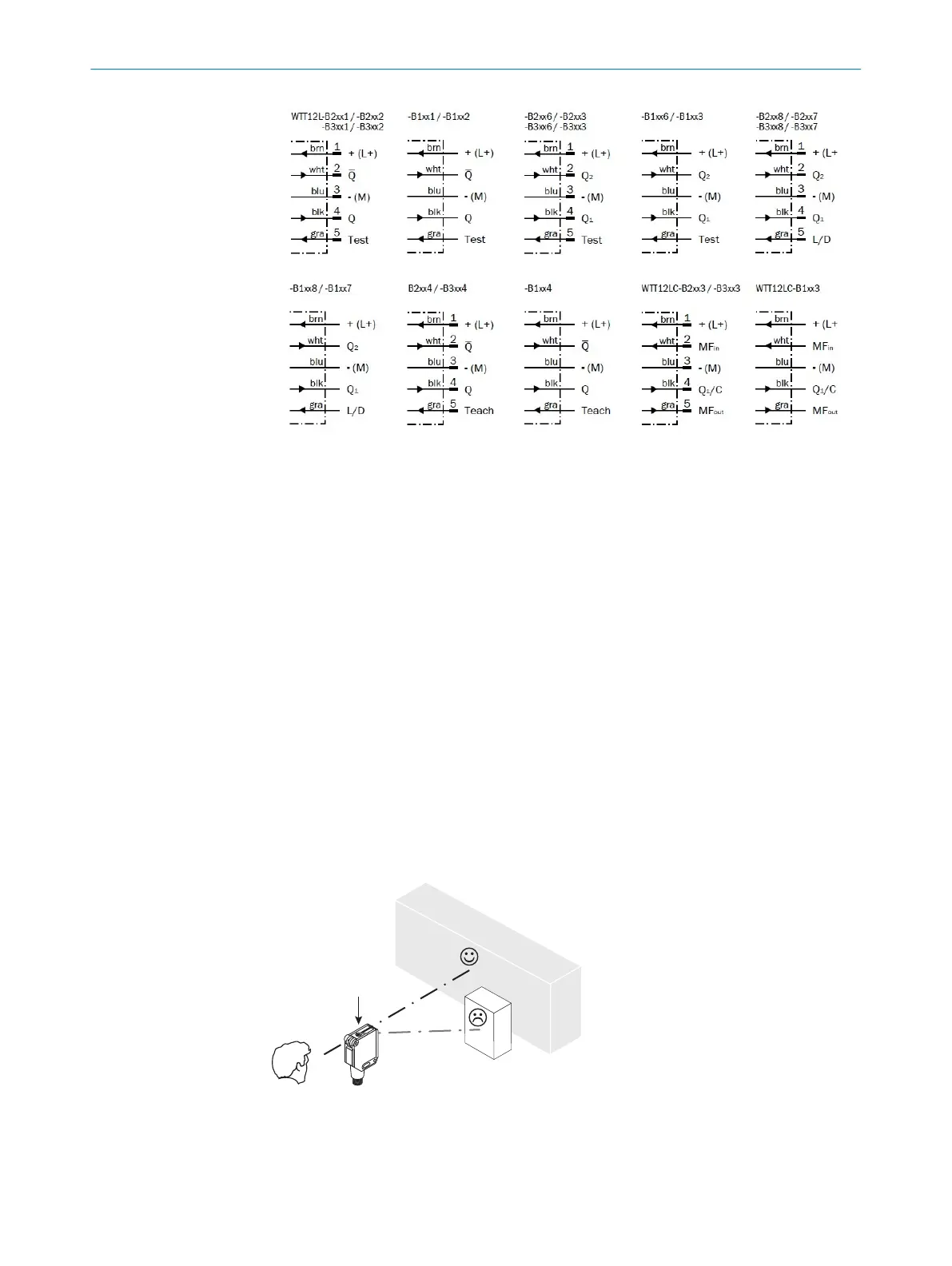

接线图（图 B）说明：
Teach = 外部示教 (ET)（参见设置）
TE / Test = 测试输入端（参见附加功能）
C = 通信（例如，IO-Link）（参见附加功能）
L/D = 亮通/暗通开关
51.4
校准
将传感器对准物体。选择定位，确保红色发射光束射中物体的中间。此时，应注意
传感器的光学开口（前部玻璃）处应无任何遮挡 [参照 E]。我们建议使用反射比较
低的物体进行设置。
1.
2.
插图: E
调试 51
8018110.1BVZ / 2021-05-18 | SICK
