4848
HCD-DX375
HCD-DX375

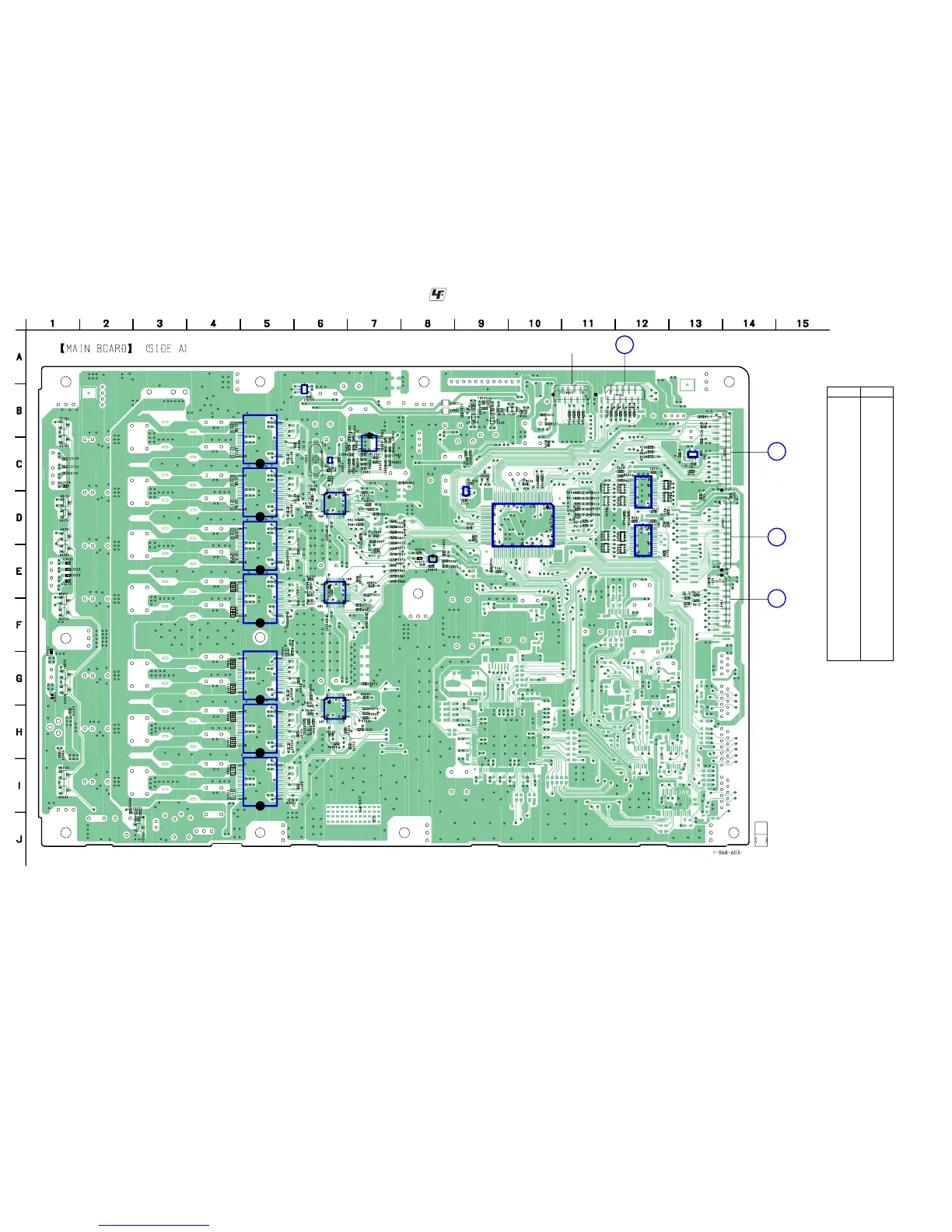

6-15. PRINTED WIRING BOARD – MAIN BOARD (SIDE A) –
See page 33 for Circuit Boards Location.
:Uses unleaded solder.
Semiconductor
Location
Ref. No.
Location
IC501 D-10
IC502 C-13
IC503 D-9
IC621 C-12
IC622 E-12
IC3001 C-7
IC3003 E-8
IC3010 D-6
IC3020 E-6
IC3030 G-6
IC3050 B-6
IC3051 C-6
IC3100 B-5
IC3150 C-5
IC3200 D-5
IC3250 E-5
IC3300 G-5
IC3400 H-5
IC3500 I-5
Q503 C-9
Q3101 B-1
Q3102 C-1
Q3151 D-1
Q3152 D-1
Q3201 D-1
Q3202 E-1
Q3251 F-1
Q3252 F-1
Q3301 G-1
Q3302 G-1
Q3401 I-1
Q3402 I-1
Q3551 J-3
IC503
IC501
IC3003
IC3001
IC3050
IC3100
IC3150
IC3200
IC3250
IC3300
IC3400
IC3030
IC3020
IC3010
IC3051
IC3500
IC621
IC502
IC622
14
15
10
11
JC502
14
14
FL BOARD
CN801
(Page 58)
A
RELAY BOARD
CN701
(Page 61)
D
I/O BOARD
CN311
(Page 56)
E
DMB12 BOARD
CN109
(Page 39)
P
for WRITER JIG
E
E
E
E
E
E
E
E
E
E
E
E
E
E
