Sony ZS-X3CP - Optical Pick-up Section

45
ZS-X3CP
The components identified by
mark 0 or dotted line with
mark 0 are critical for safety.
Replace only with part num-
ber specified.
Les composants identifiés par une
marque 0 sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.

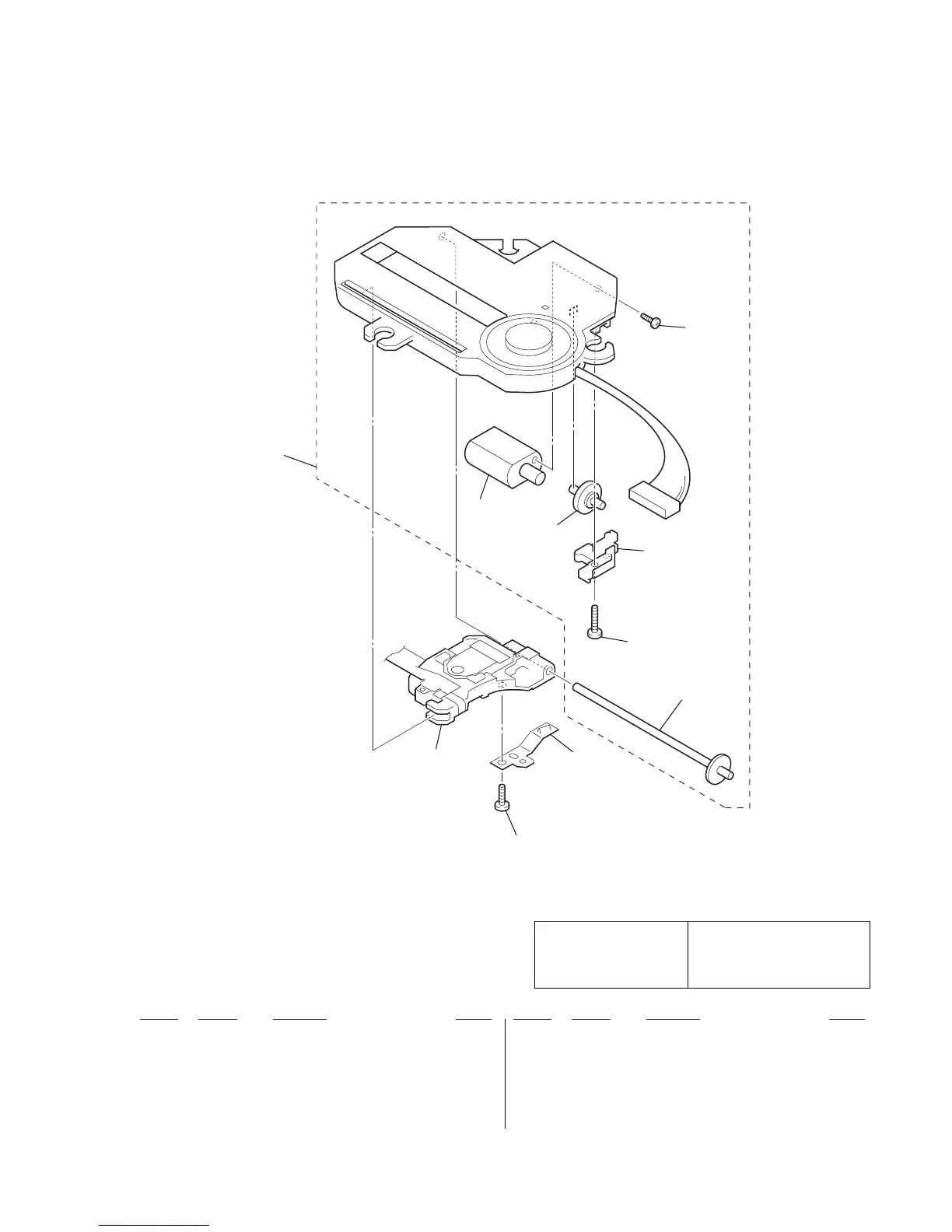

6-7. OPTICAL PICK-UP SECTION
(KSM-900AAA)
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark
* 351 A-4902-666-A MD ASSY (900AAA-RP)
352 3-033-806-01 SCREW (M2X2.5)
353 2-165-627-01 GEAR (B) (780C)
354 2-165-626-01 HOLDER (780C)
355 2-646-352-01 SCREW (2X8)
356 X-2162-234-1 SCREW ASSY (780E), SLED
357 2-165-630-02 SPRING (780C), RACK
358 2-646-358-11 SCREW (B1.7X4)
0 359 8-820-137-02 OPTICAL PICK-UP KSS-900A/C2RP
M702 A-4900-169-A MOTOR ASSY (780CP), SLED
356
357
355
354
352
351
353
M702
358
359
Ver 1.2
