Yamaha HTR-6030 Service Manual

RX-V361/HTR-6030/DSP-AX361
17
RX-V361/HTR-6030/
DSP-AX361
Optical cable
光ファイバーケーブル
DVD/CD player
DVD/CDプレーヤー

Main unit
本機
DVD/CD player
DVD/CDプレーヤー

Main unit
本機
Digital audio pin cable
デジタルピンケーブル

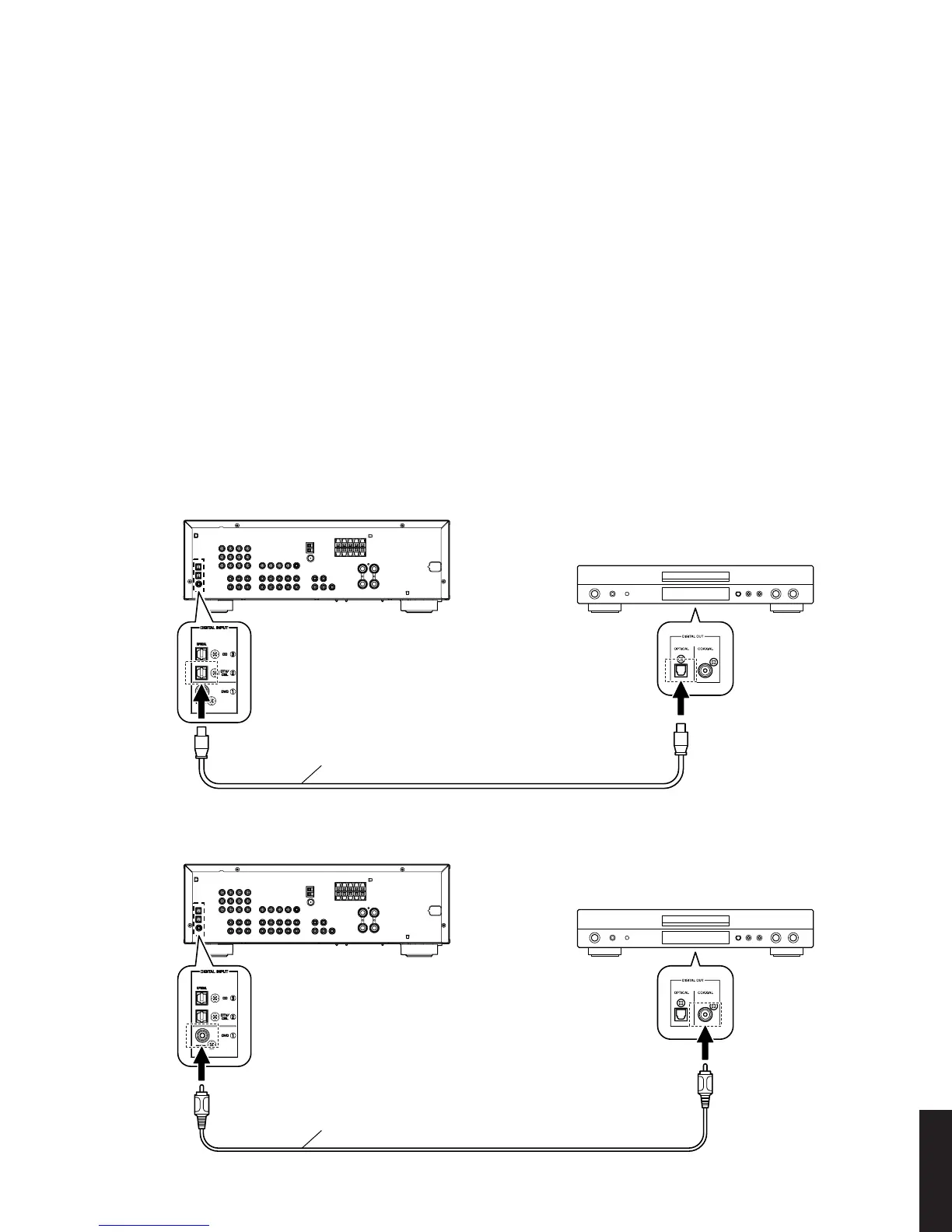

Fig. 1
■ UPDATING FIRMWARE / ファームウェアの書き込み
下記部品をサービス部品に交換した場合、最新のファーム
ウェアの書き込みを行ってください。
・ DSPP.C.B.
・ IC201（DSPP.C.B.）
● 必要なツール
・ DVDまたはCDプレーヤー（DIGITALOUTPUT
（OPTICALまたはCOAXIAL）端子付き）
・ 光ファイバーケーブル（OPTICAL端子使用時）
・ デジタル音声ピンケーブル（COAXIAL端子使用時）
・ ファームウェアCD
※ ファームウェアCDは、PCへ最新のファーム
ウェアを指定のダウンロード先からダウンロー
ドして制作してください。
● 操作方法
1. 本機とDVD/CDプレーヤーを下記のように接続しま
す。（Fig.1）
Example of OPTICAL terminal / OPTICAL端子使用例
Example of COAXIAL terminal / COAXIAL端子使用例
After replacing the following parts with the replacement part,
be sure to write the latest firmware.
• DSP P.C.B.
• IC201 (DSP P.C.B.)
● Required Tools
• DVD or CD player (with DIGITAL OUTPUT (OPTICAL
or COAXIAL) terminal)
• Optical cable (when OPTICAL terminal is used)
• Digital audio pin cable (when COAXIAL terminal is
used)
• Firmware CD
* To make the firmware CD, download the latest firm-
ware from the specified download source to PC.
● Operation Procedures
1. Connect the main unit and DVD/CD player as shown
below. (Fig. 1)

Yamaha HTR-6030 Specifications

General

Channels	5.1
HDMI Outputs	1
Dolby Digital	Yes
DTS	Yes
FM/AM Tuner	Yes
Response Bandwidth	10 Hz - 100 kHz
Signal-To-Noise Ratio	100 dB
Total Harmonic Distortion	0.9%
Input Impedance	47 kOhm
Input Sensitivity	200 mV
Audio D/A Converter	192kHz/24-bit
Surround Sound Effects	Yes
Surround System Class	5.1 channel
Digital Sound Processor (DSP)	Yes
DSP Preset Qty	14
Tuner Bands	FM/AM
Preset Station Qty	40
Frequency Response	10 Hz - 100 kHz
Power Output	100 W per channel
Built-in Decoders	Dolby Digital, DTS
Connector Type	Headphones, Composite video/audio input/output
Video Inputs/Outputs	composite video / audio input, composite video / audio output, HDMI input, HDMI output
Audio Inputs/Outputs	2 Optical digital inputs, 1 Coaxial digital input
