● ダイアグメニューとサブメニューの操作
ダイアグにはNo.1〜18のメニューがあり、そのそれ
ぞれにサブメニューがあります。
ダイアグメニューの選択：
PROGRAM＞（順送り）、PROGRAM＜（逆送り）
キーで選択します。
サブメニューの選択：
SCENE2（順送り）、SCENE1（逆送り）キーで選
択します。
• Operation procedure of DIAG menu and
Sub-menu
There are 18 menu items, each of having sub-menu
items.
DIAG menu selection:
Select the menu using “>” (forward) and “<” (reverse)
keys of PROGRAM.
Sub-menu selection:
Select the sub-menu using “SCENE 2” (forward) and
“SCENE 1” (Reverse) keys.
● ダイアグ中の機能
ダイアグメニューの他に、以下の機能が動作します。
・ パワーオン／オフ
・ マスターボリューム
・ ミューティング
・ スピーカーA／B／OFF
・ インプット切り換え
・ オーディオセレクト
・ トーンコントロール
※ チューナー関連、セットメニュー関連は機能しませ
ん。
●ダイアグ開始時の初期設定
ダイアグ開始時に以下のような設定になります。
ダイアグ解除時にはダイアグ開始前の状態に戻りま
す。
・ マスターボリューム：-20dB
・ インプット：DVD（マルチチャンネルインプットオフ）
・ エフェクトレベル：0dB
・ ダイアグメニュー：1.ANALOGBYPASS
• Functions in DIAG mode
In addition to the DIAG menu items, functions as listed
below are available.
• Power on/off
• Master volume
• Muting
• Speakers A/B/OFF
• Input selection
• Audio select
• Tone control
* Functions related to the tuner and the set menu are
not available.
• Initial settings used to start DIAG
The following initial settings are used when starting
DIAG.
When DIAG is canceled, these settings are restored
to those before starting DIAG.
• Master volume: -20 dB
• Input: DVD (MULTI CHANNEL INPUT OFF)
• Effect level: 0 dB
• DIAG menu: 1. ANALOG BYPASS

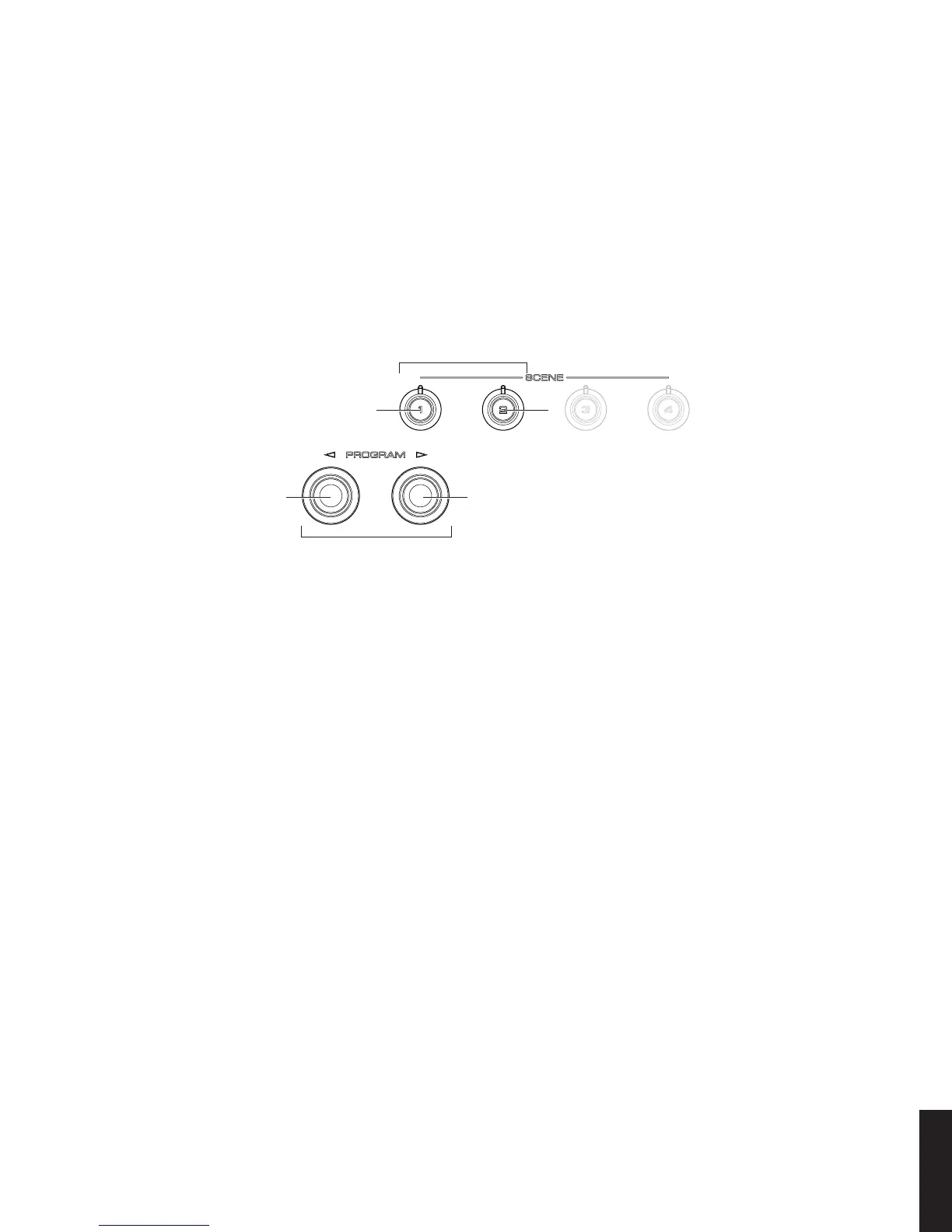

Keys of main unit / 本機キー
Forward
順送り
Reverse
逆送り
Forward
順送り
Reverse
逆送り
Sub-menu selection
サブメニューの選択
DIAG menu selection
ダイアグメニューの選択
