Yamaha HTR-6030 Service Manual

ABCDEFGH I J
1
2
3
4
5
6
7
RX-V361/HTR-6030/DSP-AX361
95
✻ New Parts ＊新規部品
RefNo. PartNo. Description Remarks Markets 部 品 名 ランク
* 2‑1 WJ641900 P.C.B.ASS'Y DSP J ＰＣＢ ＤＳＰ
* 2‑1 WJ642000 P.C.B.ASS'Y DSP UC ＰＣＢ ＤＳＰ
* 2‑1 WJ642100 P.C.B.ASS'Y DSP R ＰＣＢ ＤＳＰ
* 2‑1 WJ642200 P.C.B.ASS'Y DSP T ＰＣＢ ＤＳＰ
* 2‑1 WJ642300 P.C.B.ASS'Y DSP KA ＰＣＢ ＤＳＰ
* 2‑1 WJ642400 P.C.B.ASS'Y DSP BGE ＰＣＢ ＤＳＰ
* 2‑1 WJ642500 P.C.B.ASS'Y DSP L ＰＣＢ ＤＳＰ
2‑20 WG451000 SUPPORTTR 5P サポートＴＲ ５Ｐ
* 2‑21 WJ187700 SUPPORTTR 2P サポートＴＲ ２Ｐ
2‑103 WE774600 SCREWIC 3x18MFZN2W3 スクリューＩＣ 01
2‑104 WF002600 PWHEADB‑TIGHTSCREW 3x8MFZN2W3 ＰＷヘッドＢタイトネジ 01
2‑105 WE774300 BINDHEADB‑TIGHTSCREW 3x8MFZN2W3 バインドＢタイトネジ 01
* 5 WJ645400 P.C.B.ASS'Y MAIN J ＰＣＢ メイン
* 5 WJ645500 P.C.B.ASS'Y MAIN UC ＰＣＢ メイン
* 5 WJ645600 P.C.B.ASS'Y MAIN RTA ＰＣＢ メイン
* 5 WJ645700 P.C.B.ASS'Y MAIN KL ＰＣＢ メイン
* 5 WJ645800 P.C.B.ASS'Y MAIN BGE ＰＣＢ メイン
* 6 WJ643600 P.C.B.ASS'Y OPERATION J ＰＣＢ オペレーション
* 6 WJ643700 P.C.B.ASS'Y OPERATION UC ＰＣＢ オペレーション
* 6 WJ643800 P.C.B.ASS'Y OPERATION R ＰＣＢ オペレーション
* 6 WJ643900 P.C.B.ASS'Y OPERATION TKABGE ＰＣＢ オペレーション
* 6 WJ644000 P.C.B.ASS'Y OPERATION L ＰＣＢ オペレーション

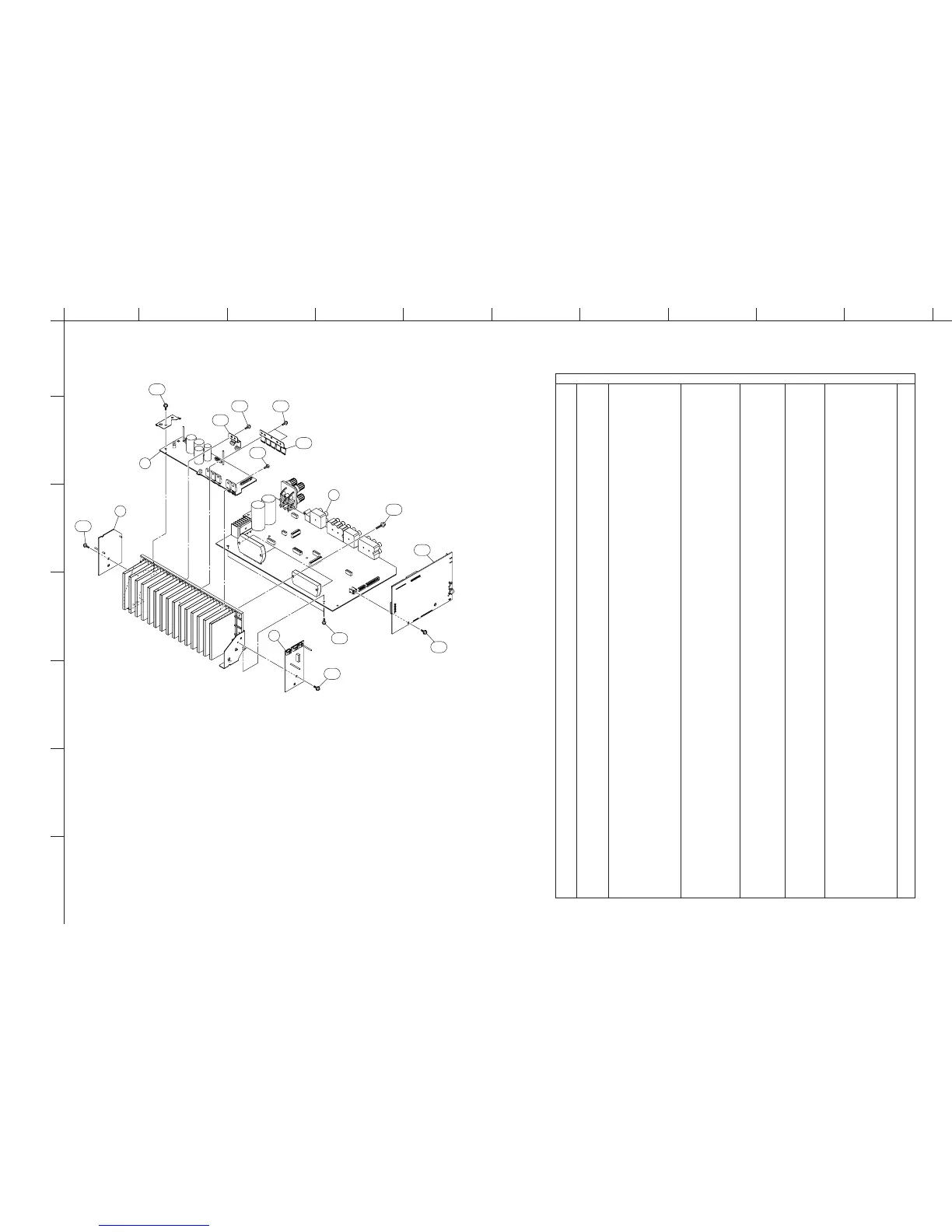

• AMP UNIT
2-1
2-103
2-104
2-104
2-104
2-104
6
(11)
5
(1)
5
(1)
2-20
2-21
2-104
2-104
2-104
2-105
6
(2)
