Yamaha HTR-6030 Service Manual

RX-V361/HTR-6030/DSP-AX361
34
RX-V361/HTR-6030/
DSP-AX361
• • • • • • •

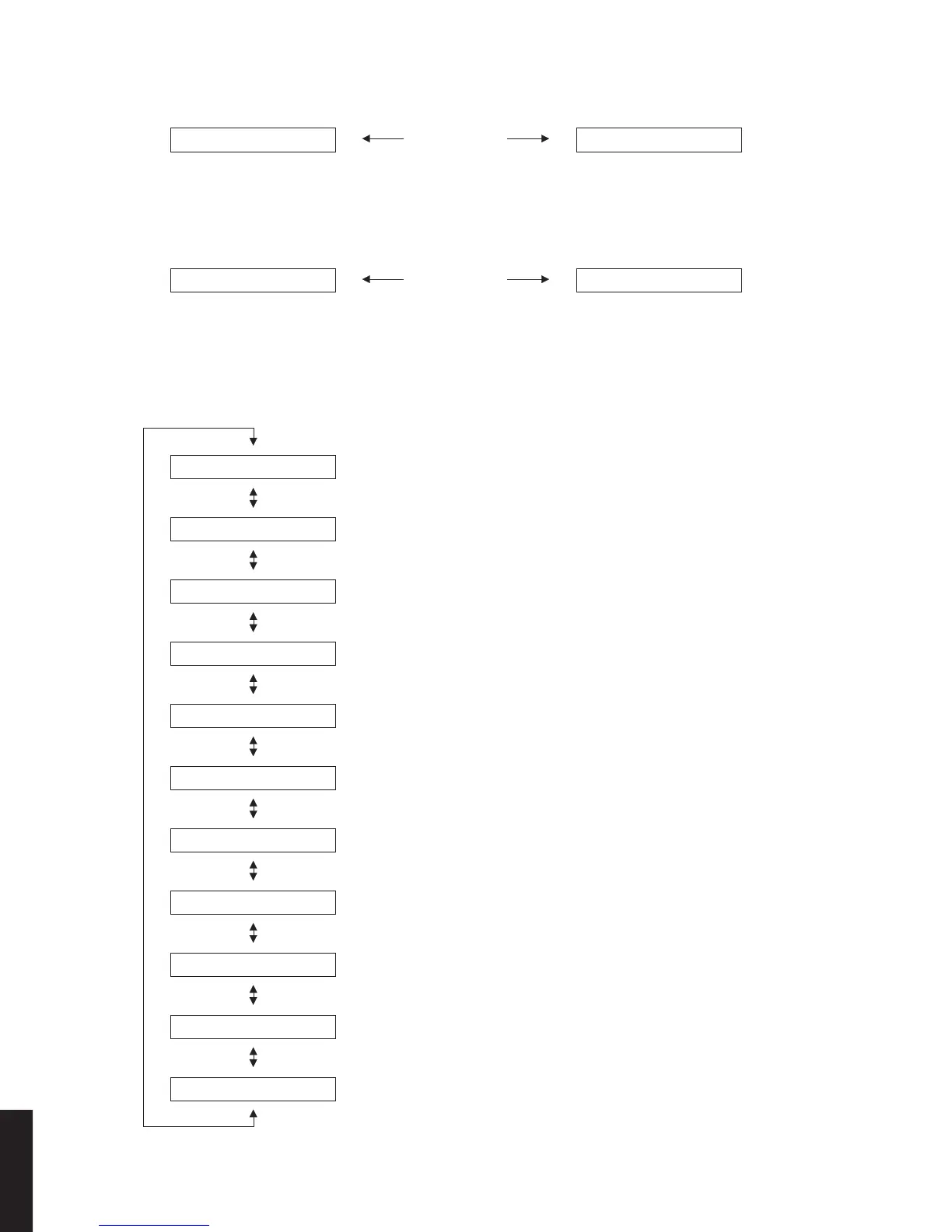

13. DABCHECK
このモデルには適用されません。
13. DAB CHECK
Not applied to these models.
13.DAB 1 13.DAB 3
• • • • • • •
14.IFSTATUS
このモデルには適用されません。
14. IF STATUS (Input function status)
Not applied to these models.
14.IF 1 14.IF 17
15.PRD L : 35
PRD (Amplifier DC protection) Low
The minimum preset value of PRD is displayed.
PRDの下限設定値が表示されます。
PRD (Amplifier DC protection) High
The maximum preset value of PRD is displayed.
PRDの上限設定値が表示されます。
PRV (Voltage protection) Low
The minimum preset value of PRV is displayed.
PRVの下限設定値が表示されます。
PRV (Voltage protection) High
The maximum preset value of PRV is displayed.
PRVの上限設定値が表示されます。
THM (Thermo protection) High
The maximum preset value of THM is displayed.
THMの上限設定値が表示されます。
PLD (PLDET (Power limiter detection)) 8-ohm Low
The value for starting limiter operation of PLD8 is displayed.
PLD8のリミッター動作開始値が表示されます。
PLD (PLDET (Power limiter detection)) 8-ohm High
The value for canceling limiter operation of PLD8 is displayed.
PLD8のリミッター動作解除値が表示されます。
PLD (PLDET (Power limiter detection)) 6-ohm Low
The value for starting limiter operation of PLD6 is displayed.
PLD6のリミッター動作開始値が表示されます。
PLD (PLDET (Power limiter detection)) 6-ohm High
The value for canceling limiter operation of PLD6 is displayed.
PLD6のリミッター動作解除値が表示されます。
PRI (Amplifier current protection) High
The maximum preset value of PRI is displayed.
PRIの上限設定値が表示されます。
PDET Low
The minimum preset value of PDET is displayed.
PDETの下限設定値が表示されます。
15.PRD H : 81
15.PRV L : 83
15.PRV H : 153
15.THM : 124
15.PLD8 H: 100
15.PLD8 L: 131
15.PLD6 H: 100
15.PLD6 L: 131
15.PRI 100
15.PDET 209
15. PROTECTIONSETTING
各プロテクションのA/D設定値が表示されます。（基準
電圧：3.3V＝255）
15. PROTECTION SETTING
The A/D setting value of each protection is displayed.
(Reference voltage: 3.3 V=255)

Yamaha HTR-6030 Specifications

General

Channels	5.1
HDMI Outputs	1
Dolby Digital	Yes
DTS	Yes
FM/AM Tuner	Yes
Response Bandwidth	10 Hz - 100 kHz
Signal-To-Noise Ratio	100 dB
Total Harmonic Distortion	0.9%
Input Impedance	47 kOhm
Input Sensitivity	200 mV
Audio D/A Converter	192kHz/24-bit
Surround Sound Effects	Yes
Surround System Class	5.1 channel
Digital Sound Processor (DSP)	Yes
DSP Preset Qty	14
Tuner Bands	FM/AM
Preset Station Qty	40
Frequency Response	10 Hz - 100 kHz
Power Output	100 W per channel
Built-in Decoders	Dolby Digital, DTS
Connector Type	Headphones, Composite video/audio input/output
Video Inputs/Outputs	composite video / audio input, composite video / audio output, HDMI input, HDMI output
Audio Inputs/Outputs	2 Optical digital inputs, 1 Coaxial digital input
