112 FR

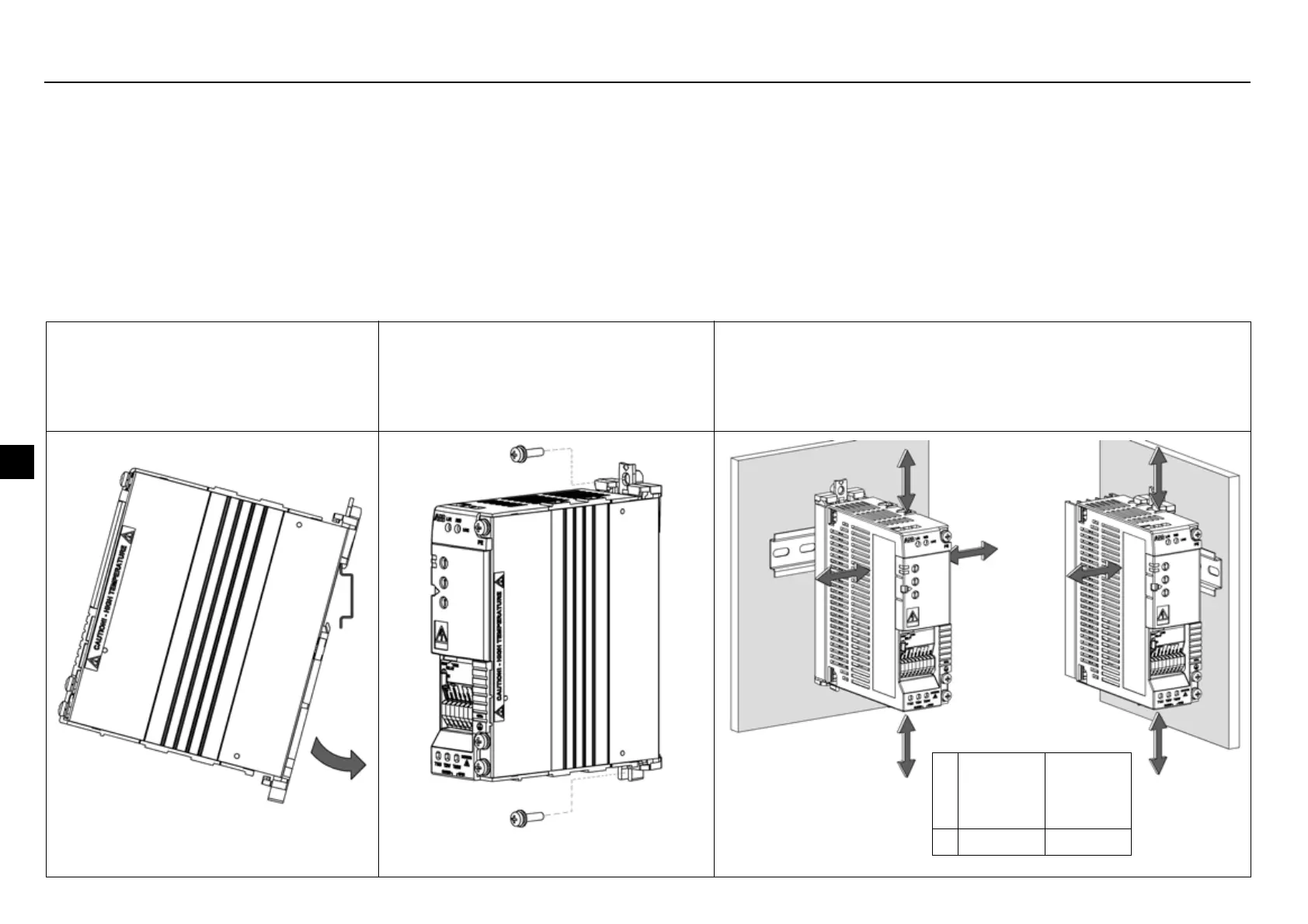

Montage
Attention! Le variateur atteint des températures élevées en fonctionnement normal. La circulation d’air autour de l’appareil doit
être suffisante:
- L’ACS55 doit toujours être monté avec les ailettes de refroidissement à la verticale.
- Un espace libre suffisant doit être prévu autour des appareils de tailles A et B. Les appareils de tailles C et D étant refroidis
par ventilateur, ils peuvent être montés côte à côte sans espace.
Le variateur peut être monté avec le clip de fixation soit sur rail DIN de 35 mm, soit sur une paroi.
Fixation sur rail DIN
Encliquetez l’ACS55 sur le rail.
Pour son démontage, enfoncez
le levier du haut du clip de fixation.
Fixation sur paroi
Fixez le variateur sur la paroi par
l’intermédiaire du clip de fixation.
Utilisez des vis M4.
Distances de dégagement
Vous devez toujours prévoir un espace suffisant autour
du variateur pour son refroidissement.
5 cm
(2 in.)
Tailles
A et B
cm (in.)
Tailles
C et D
cm (in.)
X 1.5 (0.6) 0 (0)
5 cm
(2 in.)
5 cm
(2 in.)
5 cm
(2 in.)
X
X
X
