ABB ACS55 User Manual

182 PT
Controlo de velocidade

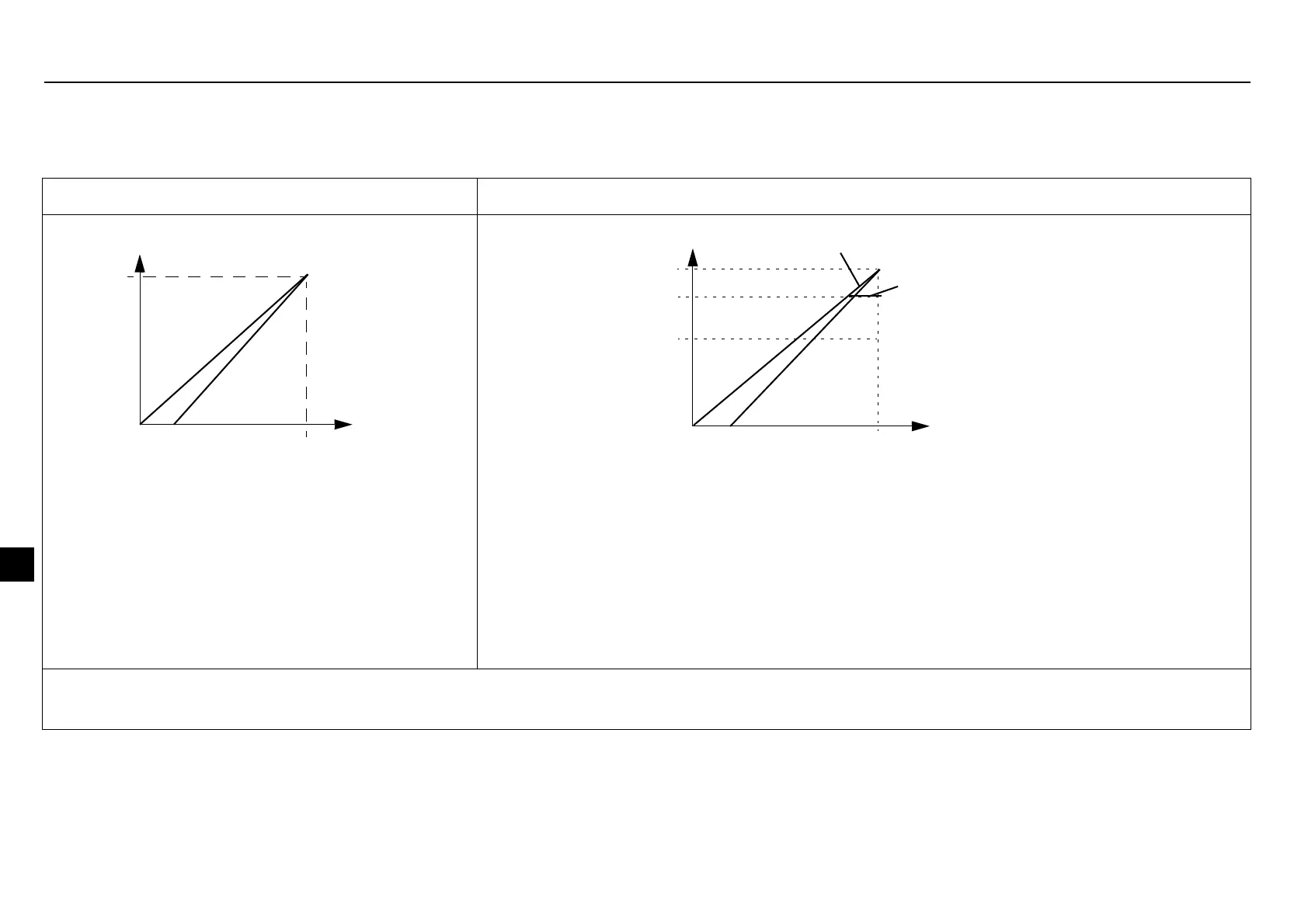

A entrada analógica proporciona a referência de velocidade (frequência) para o ACS55. A correspondência entre a entrada analógica e
a referência depende dos ajustes dos comutadores DIP, como apresentado abaixo. A frequência de saída segue as alterações de
referência definidas pelo potenciómetro ACEL/DESACEL.
Modo de alta frequência OFF (standard) Modo de alta frequência ON
Ajustes do comutador DIP:
HI FREQ = OFF
AI OFFSET = OFF (curva a) ou ON** (curva b)
MOTOR NOM FREQ = 50 ou 60 Hz
Ajustes do comutador DIP:
HI FREQ = ON
AI OFFSET = OFF (curva a) ou ON** (curva b)
MOTOR NOM FREQ = 50 ou 60 Hz
A frequência de saída está limitada à
frequência nominal seleccionada do motor.
A frequência actual de saída está limitada a um valor entre
f
N
e f
N
+ 70 Hz pelo
potenciómetro HI FREQ. O potenciómetro não afecta a escala da entrada analógica.
* Use o condutor AI para seleccionar o sinal de tensão ou de corrente. Veja a página
180.
** Para proteger o conversor contra perda do sinal analógico, o conversor dispara se o valor do sinal for inferior a 2 V (4 mA).
f
Entrada*
10 V
f
N
[V, mA]
0
2 V
4 mA
a
b
20 mA
f
Entrada*
10 V
[V, mA]
0
f
N
+ 70 Hz
referência de frequência
f
N
Limite de frequência de saída
2 V
4 mA
a
b
20 mA

ABB ACS55 Specifications

General

Protection Class	IP20
Control Method	Scalar control
Ambient Temperature	-10°C to +40°C
Communication	Modbus RTU
Storage Temperature	-40 to +70 °C
Humidity	5-95% (non-condensing)
Altitude	Up to 1000m without derating
