262 KR

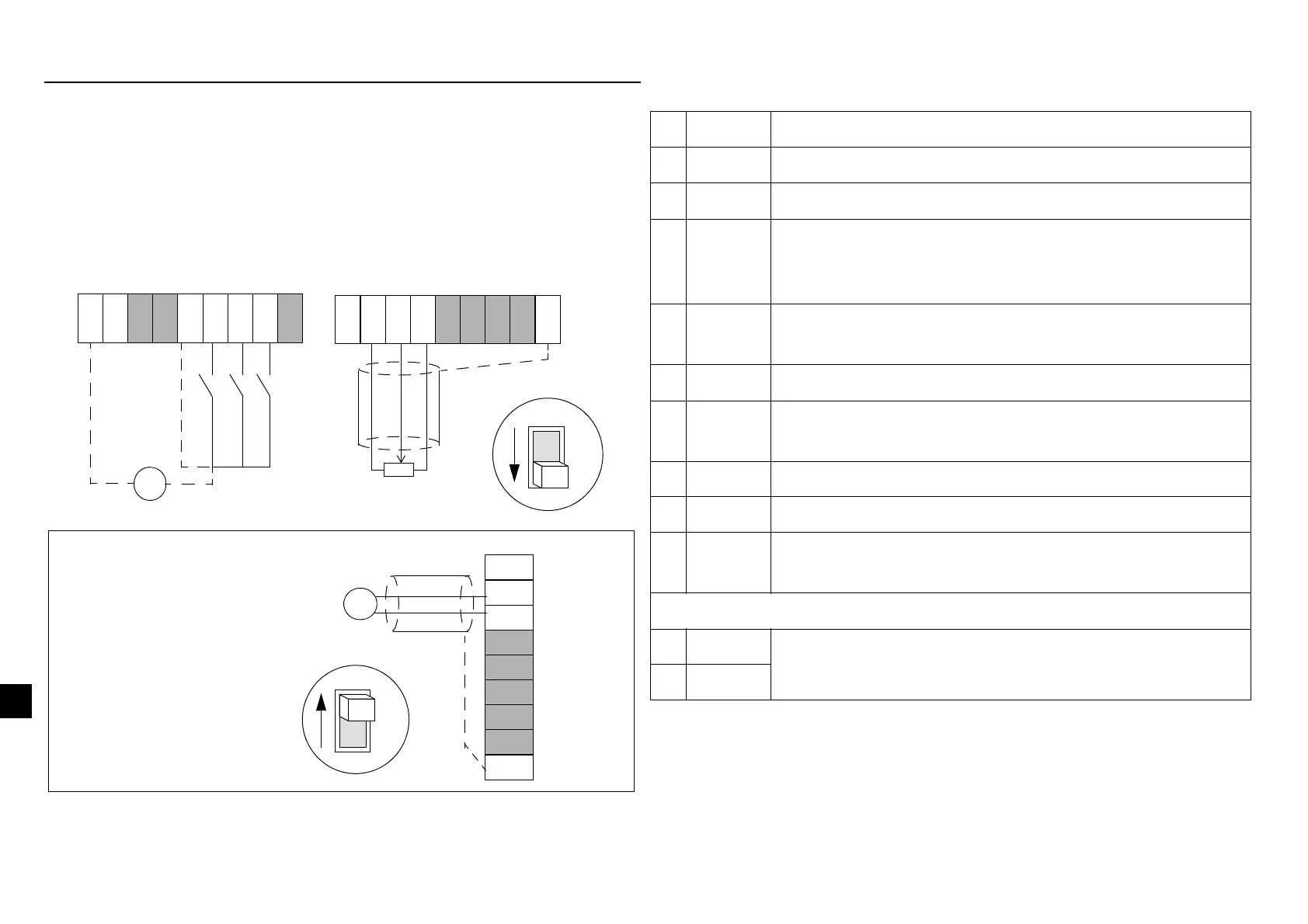

제어 케이블 결선
디지털 입력은 내부전원 (1) 및 외부전원 (2) 을 사용할 수 있습니다
.
아날로그 제어 전압은 표준 0…10 VDC 입니다 (AI 점퍼의 위치가
전압
("U") 으로 선택되어 있어야 합니다 .).
제어 단자
0.5...1.5 mm
2
(AWG22 - AWG16) 굵기의 다심케이블 사용 .
1) 내부적으로 프레임 ( 접지 ) 에 연결되어 있음 : 저항값 1 Mohm.
2)
디지털 입력 임피던스 : 1.5 kohm.
0/4…20 mA 전류 신호를 사용하
려면
AI 점퍼를 전류 ("I") 위치로
선택하십시오 .
- 아날로그 입력신호를 4...20mA
로 사용하려면 , AI OFFSET 스
위치를
ON 으로 바꾸십시오 .
SCR
START
REV
JOG
+-
2)
1)
U
I
12...24 VDC 공급 전압
+12V
COM
SPEED/AI
+10V
COM
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
AI
U
I
AI
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
+-
1...10 kohm
#
이름
내용
1COM 디지털 및 아날로그 입력의 커먼 단자
1)
2COM 디지털 및 아날로그 입력의 커먼 단자
1)
3AI 아날로그 입력 : 속도 ( 주파수 ) 레퍼런스 .
0/2…10 VDC (Ri=190 kohm)
또는 0/4…20 mA
(Ri=100 ohm).
분해능 0.1%, 정밀도 +/-1%.
4+10V
아날로그 입력용 레퍼런스 전압 .
정밀도 +/-2%. 최대 10 mA.
5+12V
디지털 입력용 보조 전원 . 최대 30 mA.
6START
디지털 입력 1: 기동 ( 드라이브 고장 트립시 해제 기
능
)
2)
7REV 디지털 입력 2: 회전 방향 전환
2)
8JOG 디지털 입력 3: 조그 운전
2)
9SCR 신호선의 스크린 차폐 . 내부적으로 프레 임 접지에
연결되어 있음 .
릴레이 출력
1RO1 고장 : 릴레이 오픈 .12 V...250 VAC / 30 VDC
10 mA...2 A
2RO2
