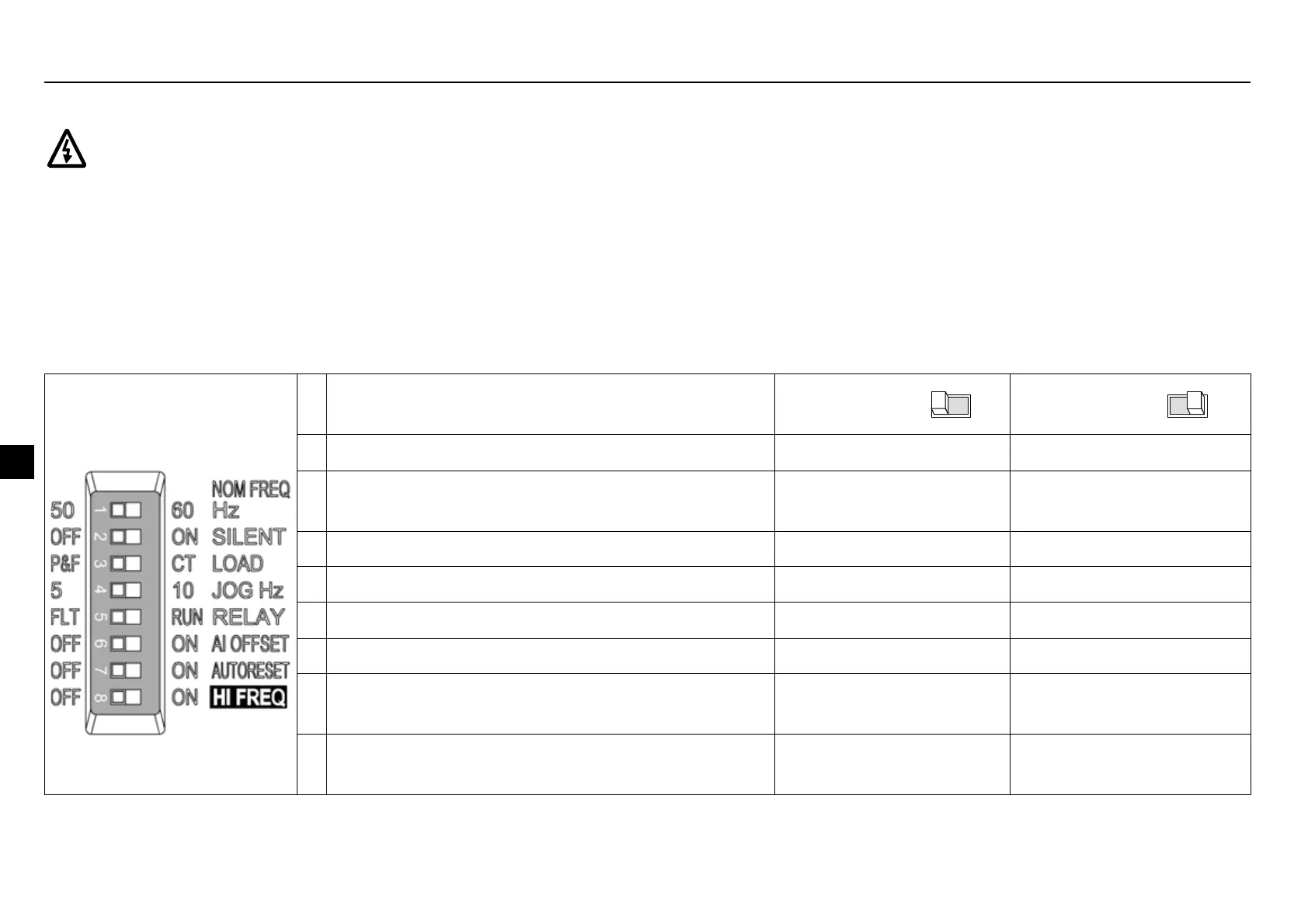

Commutateurs DIP
Les commutateurs DIP servent à configurer l’ACS55 en fonction du moteur et de l’application.
Attention! Les commutateurs DIP sont alimentés en tension dangereuse (200 V). Mettez le variateur hors tension et attendez
5 minutes avant de régler les commutateurs. Le capot de protection de l’ACS55 doit rester fermé lorsqu’il est sous tension.
Procédure de configuration
• Ouvrez le capot avant avec la pointe d’un tournevis et réglez les commutateurs DIP.
• Avec la pointe d’un tournevis, changez le réglage des commutateurs (gauche ou droite). En sortie d’usine, tous les commutateurs
sont positionnés à gauche.
• Refermez le capot avant.
Informations de base
Commutateurs DIP
# Nom et fonction Réglage
usine
Autre
réglage
1 NOM FREQ HZ: Fréquence nominale du moteur 50 Hz 60 Hz
2 SILENT: Niveau de bruit du moteur (fréquence
de commutation MLI)
OFF - Niveau normal
(5 kHz)
ON - Niveau silencieux
(16 kHz)
3 LOAD: Type de couple de charge (courbe U/f) P&F - pompe / ventilateur CT - Couple constant
4 JOG HZ: Fréquence constante pour fonction JOG 5 Hz 10 Hz
5 RELAY: Fonction de la sortie relais FLT - Défaut RUN - Moteur en marche
6 AI OFFSET: Valeur mini de l’entrée analogique OFF - 0 mA(0 V) ON - 4 mA(2 V)
7 AUTORESET: Fonction de réarmement
automatique des défauts
OFF - Pas de
réarmement auto
ON - Réarmement auto
activé
8 HI FREQ: Mode Haute Fréquence OFF - Standard ON - Mode Haute
Fréquence activé
