132 IT
Montaggio
Avvertenza! Durante il normale funzionamento l’unità si riscalda raggiungendo temperature elevate. Assicurare un sufficiente flusso di
aria di raffreddamento in tutte le condizioni:
- Installare sempre ACS55 in modo tale che le ventole di raffreddamento siano in posizione verticale.
- Lasciare spazio sufficiente intorno alle unità con telaio A e B. Le unità con telaio C e D sono raffreddate tramite ventola, quindi possono
essere installate affiancate e non è necessario lasciare ulteriore spazio.

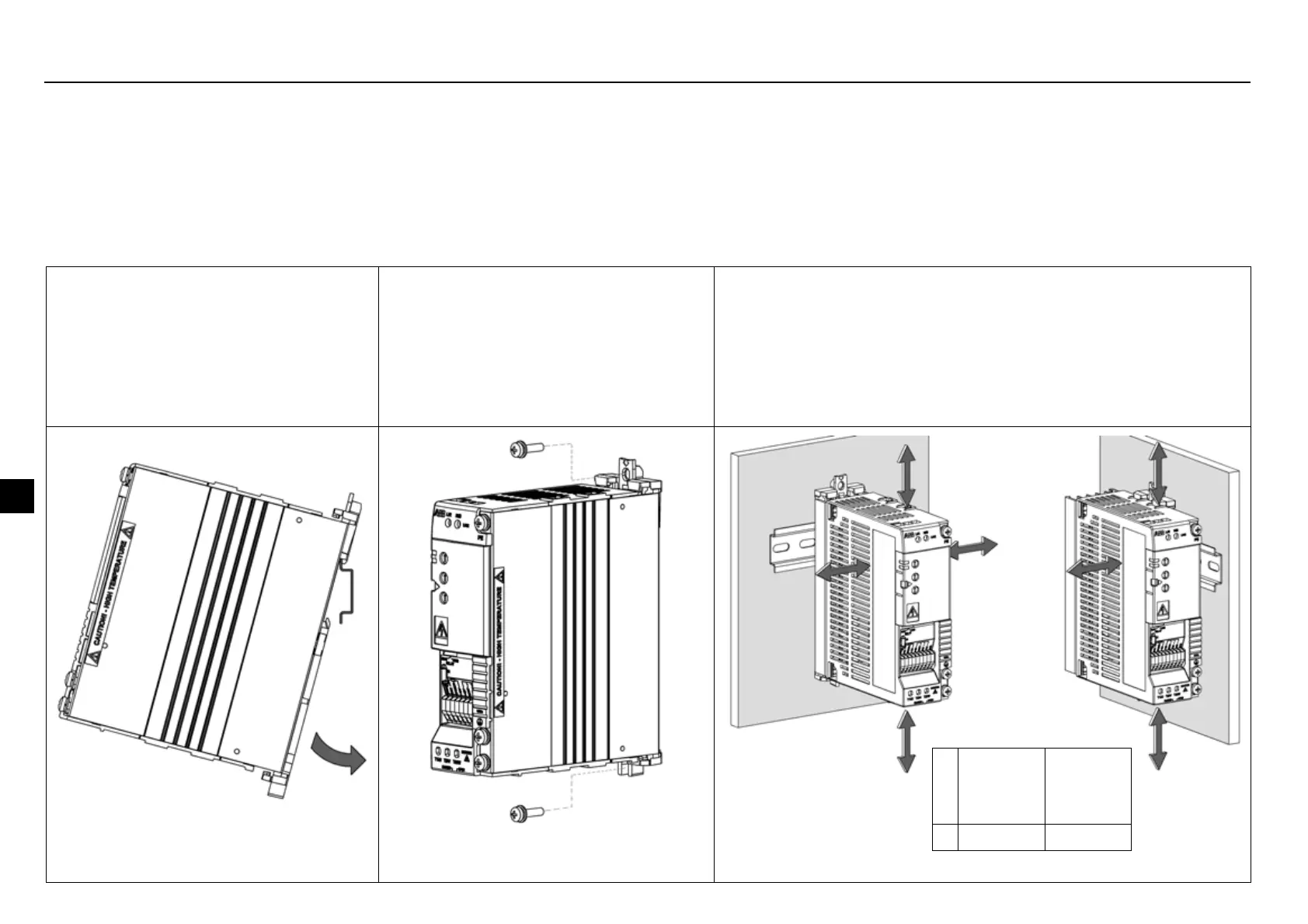

Installare l’unità utilizzando la clip di montaggio su guida DIN da 35 mm o a parete.
Montaggio su guida DIN
Applicare a scatto ACS55 alla
guida. Per rimuovere il convertitore
di frequenza premere la leva posta
alla sommità della clip di
montaggio.
Montaggio a parete
Installare l’unità a parete
utilizzando la clip di montaggio e
servendosi di viti M4.
Distanze
Lasciare sempre spazio sufficiente attorno all’unità per
consentire un idoneo raffreddamento.
5 cm
(2 in.)
Telai A
e B
cm (in.)
Telai C
e D
cm (in.)
X 1,5 (0,6) 0 (0)
5 cm
(2 in.)
5 cm
(2 in.)
5 cm
(2 in.)
X
X
X
