AHT Cooling Systems GmbH
imprimélundi 21 mai 2018 21:56:53 Page 104
361929_0917_BA_SM_V4_06.09.2017_U_frFR_CD.docx
AVIS
• Dommages matériels dus à une mauvaise
utilisation.
►Utilisez l'appareil en position d'utilisation stable
(alignement horizontal).
►N'installez l'appareil que sur des pieds
coulissants/roues pivotantes déjà montées.
►N’exposez l’appareil à aucun rayonnement
thermique direct sur le lieu d’installation.
►Ne soumettez l’appareil à aucune exposition
directe causée par les climatiseurs et les
ventilations sur le lieu d’installation.
►Ne fixez pas de matériaux épais et isolants sur les
parois extérieures. Les panneaux publicitaires doivent
uniquement être collés sous forme de films minces.
AVIS
• Dommages aux biens, aux matériels et à
l’environnement causés par l’endommagement du
circuit d’agent réfrigérant.
• ►Un perçage ou d’autres travaux sur l’appareil ne
sont pas autorisés.
Tâches de l'opérateur lors de la pose :
Bloquez les roues de l'appareil (en option) grâce à
des freins de stationnement après la pose.
Montage et démontage du couvercle en verre
Le montage et le démontage du couvercle en verre
est nécessaire par exemple en cas de réalisation
d'un dégivrage complet avec nettoyage successif ou
si le couvercle en verre est endommagé.
Sécurité lors de la manipulation de verre cf. →
chapitre 1.6.3.
Appareils avec couvercle coulissant en verre

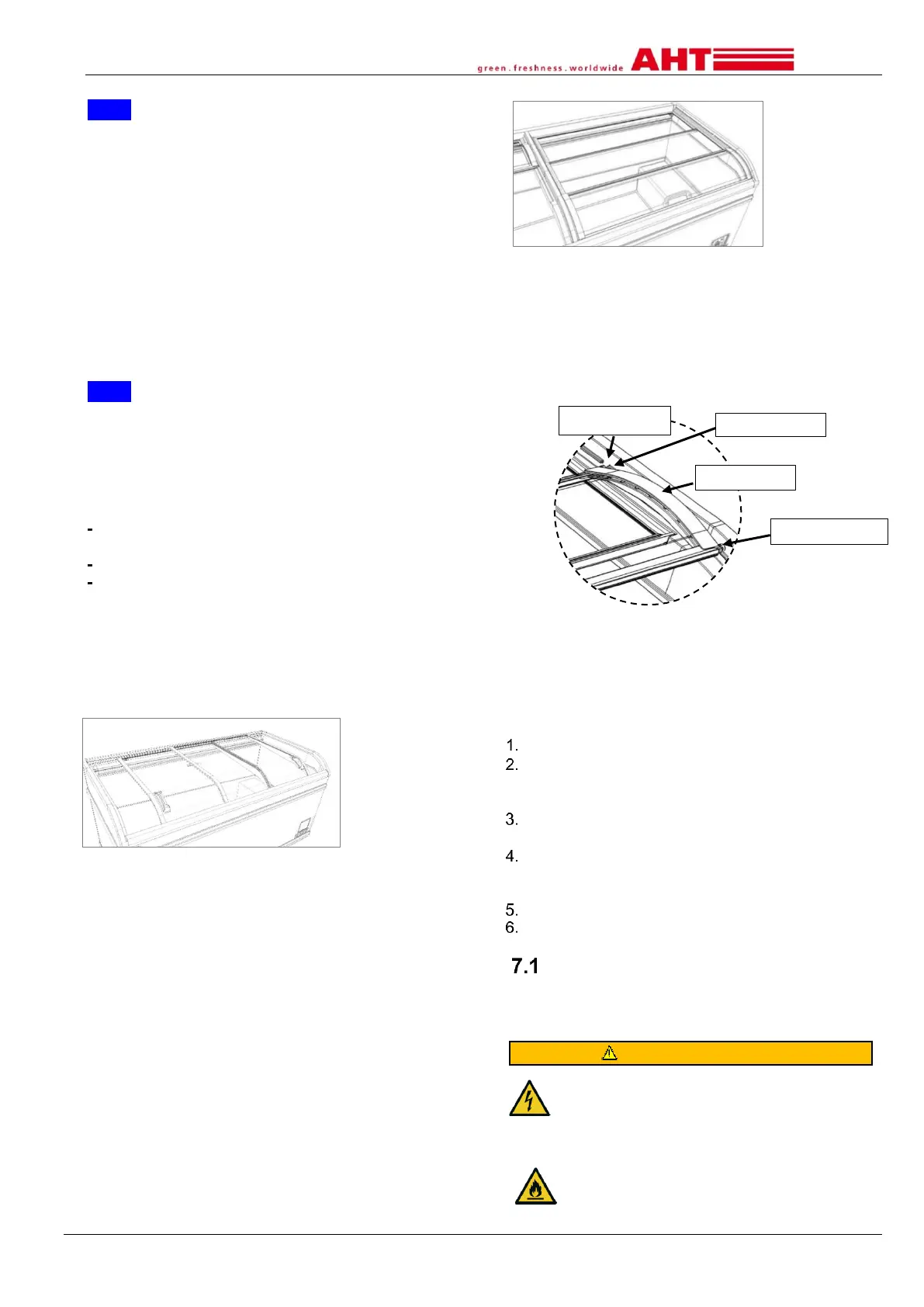

Fig. 6 : Appareil avec couvercle coulissant en verre
Démontage couvercle coulissant en verre
1. Ouvrez le couvercle coulissant.
2. Soulevez le couvercle coulissant avec les deux
mains à l'arrière et tirez-le vers l'arrière jusqu'à ce
qu'il soit amovible à l'avant.
3. Retirez prudemment avec les deux mains.
Montage couvercle coulissant en verre
1. Insérez le plus petit couvercle inférieur coulissant.
2. Insérez le couvercle coulissant supérieur.
3. Fermez complètement le couvercle.
4. Contrôlez le fonctionnement correct.
Appareils avec couvercle en verre à repoussage
Fig. 7 : Couvercle en verre à repoussage (en trois parties)
Démontage du couvercle en verre à repoussage
(en 3 parties)
1. Poussez le couvercle à l'avant A (cf. →Fig.7) avec
poignée vers l'arrière jusqu'à l'évidement D (cf. →
Fig.8).
2. Retirez le couvercle A dans l'évidement D (galets
avant et arrière).
Fig. 8 : Extension du couvercle en verre à repoussage
3. Si nécessaire, retirez le couvercle intermédiaire B
(cf. 7).
4. Retirez le couvercle arrière C (cf. →Fig.7).
Montage du couvercle en verre à repoussage (en 3
parties)
Déposez le couvercle arrière C (cf. →Fig.7)
Insérez le couvercle intermédiaire B (cf. → Fig.7)
et poussez vers l'avant environ 5 cm à travers
l'évidement D (cf. → Fig.8).
Insérez le couvercle A avec des galets arrières
dans l'évidement D (cf. → Fig.7/8).
Poussez les couvercles A et B ensemble vers
l'arrière jusqu'à ce que les galets avant du
couvercle A s'enclenchent dans l'évidement D.
Fermez complètement le couvercle A.
Contrôlez le fonctionnement correct.
Raccordement électrique
Le raccordement à l’alimentation électrique doit être
effectué par l'opérateur. Caractéristiques techniques
cf. → chapitre 2.2.
