►Montare l'attrezzatura su una superficie stabile
(orizzontale).
►Montare l’attrezzatura solo sui piedini/sulle ruote
orientabili già montati.
►Nel luogo di installazione non esporre
l'attrezzatura a fonti di calore dirette.
►Nel luogo di installazione non esporre
l'attrezzatura all'azione diretta di impianti di
climatizzazione e ventilazione.
►Non applicare materiali isolanti e spessi sulle
pareti esterne. I cartelli pubblicitari possono essere
attaccati solo se sono pellicole sottili.
AVVISO
• Danni materiali, a cose e ambiente in seguito a
danni al circuito del refrigerante.
• ►Non è consentito forare o eseguire altri lavori
nell'attrezzatura.
Compiti del gestore durante il montaggio:
Bloccare le ruote dell’attrezzatura (opzionali) dopo il
montaggio mediante freno di arresto.
Montaggio e smontaggio coperchio di vetro
Il montaggio e lo smontaggio del coperchio di vetro
sono necessari ad es. in caso di sbrinamento
completo con successiva pulizia o di danni al
coperchio di vetro.
Sicurezza durante l’uso di vetro vedere → Capitolo 1.6.3.
Attrezzature con coperchio scorrevole di vetro

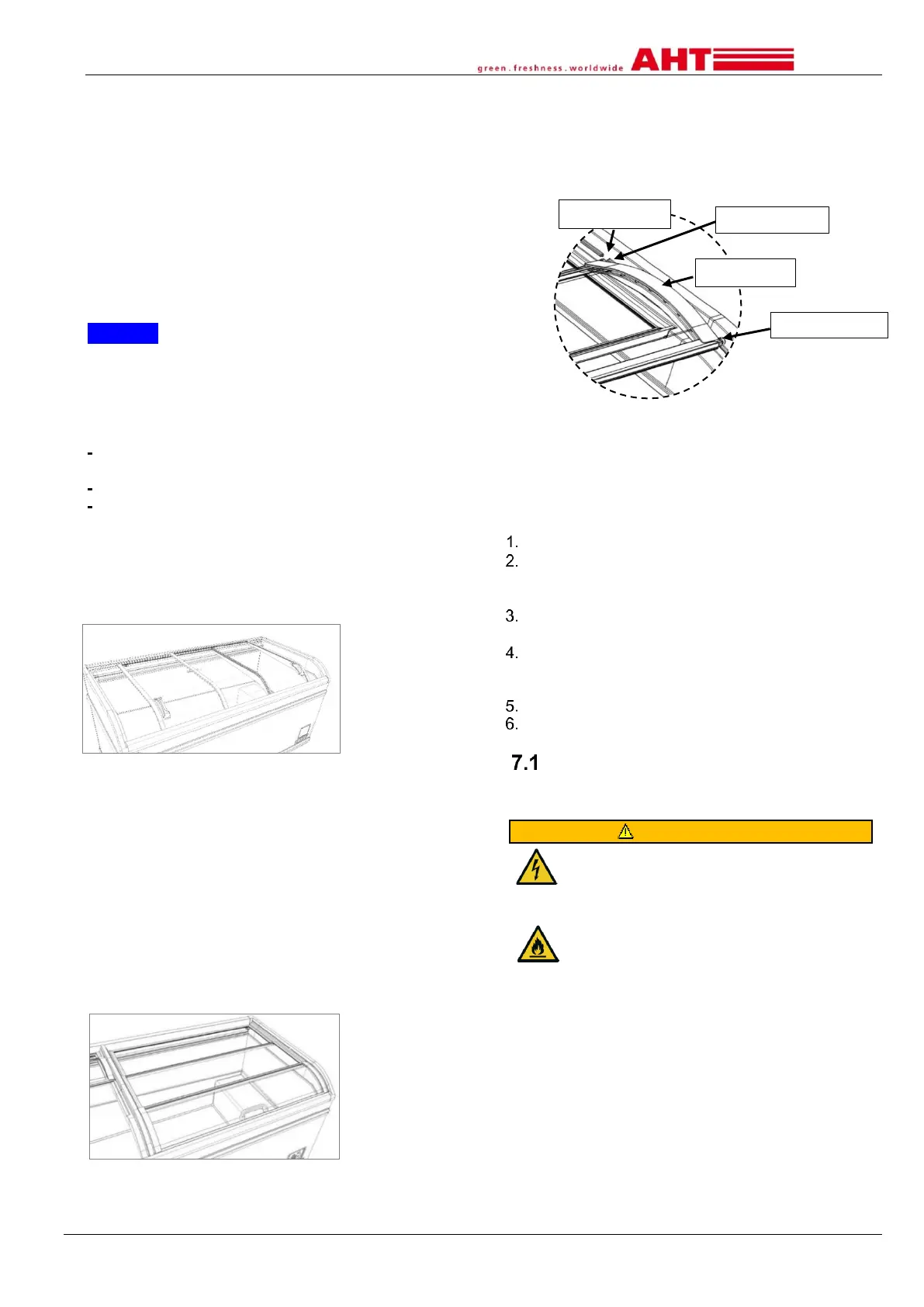

Fig. 6: Attrezzatura con coperchio scorrevole di vetro
Smontaggio coperchio scorrevole di vetro
1. Aprire il coperchio scorrevole.
2. Sollevare da dietro il coperchio scorrevole con
entrambe le mani e tirarlo indietro finché non può
essere estratto dal davanti.
3. Sollevarlo con cautela con entrambe le mani.
Montaggio coperchio scorrevole di vetro
1. Inserire il piccolo coperchio scorrevole inferiore.
2. Inserire il coperchio scorrevole superiore.
3. Chiudere completamente il coperchio.
4. Verificare il perfetto funzionamento.
Attrezzature con coperchio di vetro pushback
Fig. 7: Coperchio di vetro pushback (in 3 pezzi)
Smontaggio coperchio di vetro pushback (in 3 pezzi)
1. Spingere indietro il coperchio anteriore A (vedere
→Fig.7) con l’impugnatura fino alla rientranza D
(vedere → Fig. 8).
2. Estrarre il coperchio A sollevandolo dalla
rientranza D (ruote anteriori e posteriori).
Fig. 8: Estrazione coperchio di vetro pushback
3. Se presente, estrarre il coperchio centrale B
(vedere →Fig. 7) sollevandolo.
4. Estrarre il coperchio posteriore C (vedere → Fig.
7) sollevandolo.
Montaggio coperchio di vetro pushback (in 3 pezzi)
Inserire il coperchio posteriore C (vedere → Fig. 7).
Inserire il coperchio centrale B (vedere → Fig. 7)
e spingerlo circa 5 cm in avanti sulla rientranza D
(vedere → Fig. 8).
Inserire il coperchio A con le ruote posteriore nella
rientranza D (vedere → Fig. 7/8).
Spingere i coperchi A e B insieme indietro finché
le ruote anteriori del coperchio A non si innestano
nella rientranza D.
Chiudere completamente il coperchio A.
Verificare il perfetto funzionamento.
Collegamento elettrico
Il collegamento all'alimentazione elettrica viene eseguito
dal gestore. Dati tecnici, vedere → Capitolo 2.2.
Collegamento dell'attrezzatura
all'alimentazione elettrica. Il contatto con
parti sotto tensione può provocare scosse
elettriche. Pericolo di incendio in seguito alla
formazione di scintille o sovraccarico.
►I lavori all'impianto elettrico devono essere
eseguiti solamente da personale
specializzato.
►Osservare le norme di sicurezza elettrica
locali vigenti.
►Rispettare le norme e avvertenze di
sicurezza vigenti.
►Attenersi ai dati nella targhetta indicatrice
(vedere → Capitolo 2.2.1). La tensione e la
frequenza della rete elettrica devono
corrispondere a quanto riportato nella
targhetta indicatrice.
►Non collegare attrezzature danneggiate al
circuito elettrico.
