SB-170-1018
Zusatzanschlüsse zum Evakuieren
Für höchste Evakuierleistung empfiehlt es sich, groß di-
mensionierte, absperrbare Zusatzanschlüsse auf
Druck- und Saugseite einzubauen. Abschnitte, die
durch Rückschlagventile abgesperrt sind, müssen se-
parate Anschlüsse haben.
Bei allen Anschlüssen beachten, die nachträglich
an den Verdichter angebracht werden
HINWEIS
Gefahr von Kältemittelverlust!
Gewinde prüfen.
Adapter sorgfältig mit dem vorgeschriebenen
Anzugsmonemt einschrauben.
Vor Inbetriebnahme Dichtheit prüfen!
5.4 Ölanschluss
Manometeranschluss am Ölventil für die Wartung
Der Manometeranschluss am Ölventil für die Wartung
ist mit Schraubkappe ausgeführt (7/16-20 UNF, An-
zugsmoment max. 10 Nm). Bei jeder Veränderung sehr
sorgfältig arbeiten.
HINWEIS
Gefahr von Kältemittelverlust!
Gewinde prüfen.
Adapter sorgfältig mit dem vorgeschriebenen
Anzugsmonemt einschrauben.
Vor Inbetriebnahme Dichtheit prüfen!
5.5 Leistungsregelung (CR) und Anlaufentlastung
(SU)
Die CS.Modelle sind standardmäßig mit einer "Dualen
Leistungsregelung" (Schiebersteuerung) ausgerüstet.
Damit ist – ohne Verdichterumbau – sowohl stufenlose
als auch 4-stufige Regelung möglich. Die unterschiedli-
che Betriebsweise erfolgt lediglich durch entsprechen-
de Ansteuerung der Magnetventile.
Bei CSW105-Verdichtern wird die Leistungsregelung
automatisch über das Verdichtermodul CM-SW-01 ge-
steuert.
Information
Detaillierte Ausführungen zu Leistungsregelung
und Anlaufentlastung sowie deren Steuerung
siehe Handbuch SH-170.

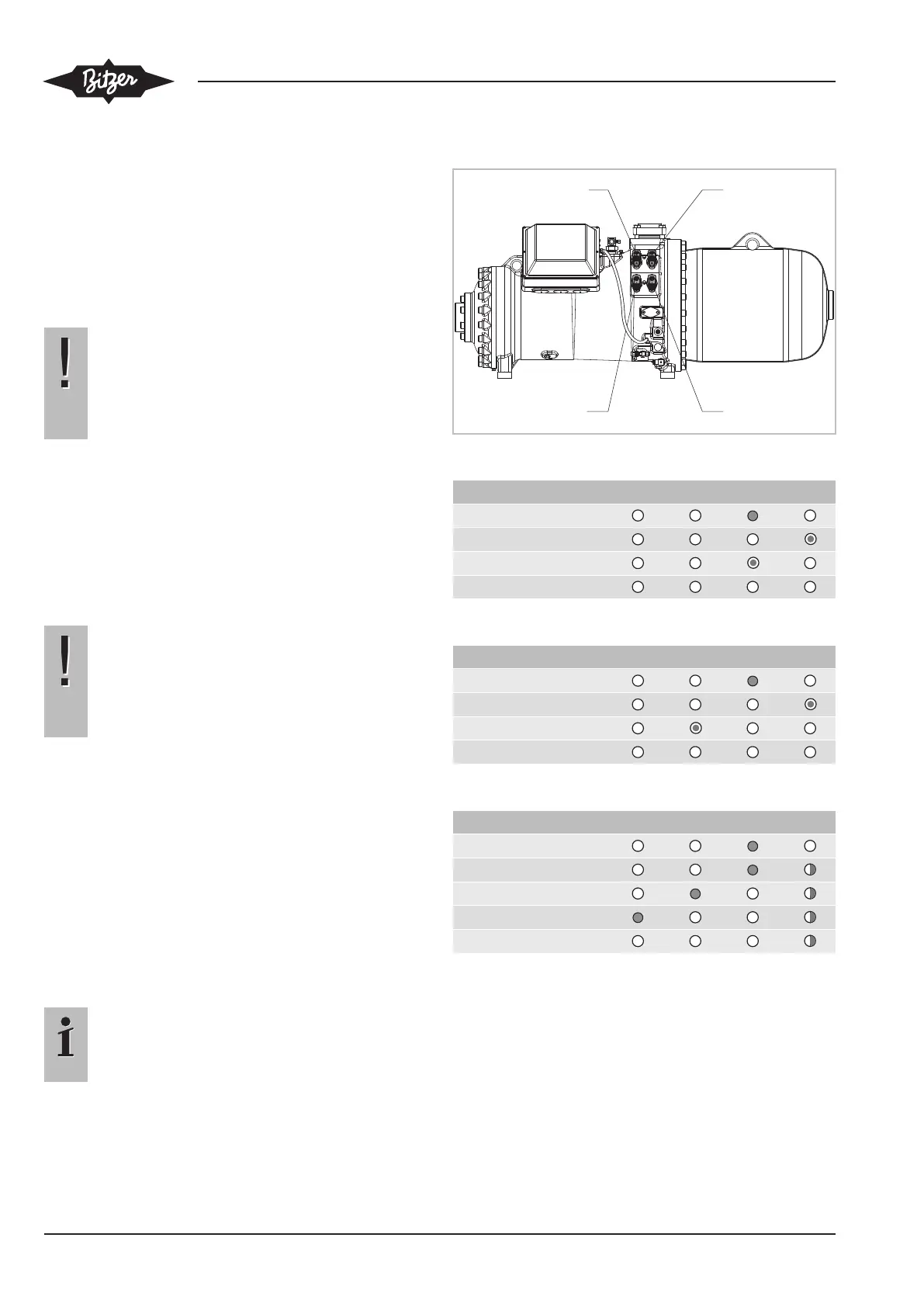

5.5.1 Magnetventile und Steuerungssequenzen
(Y1)
CR1
(Y2)
CR2
(Y3)
CR3
(Y4)
CR4
Abb.7: Anordnung Magnetventile
CR Y1 Y2 Y3 Y4
Start / Stop
CAP ⇑
CAP ⇓
CAP ⇔
Tab.4: Stufenlose Leistungsregelung (CR) im Bereich 100% .. 25%
CR Y1 Y2 Y3 Y4
Start / Stop
CAP ⇑
CAP min 50% ⇓
CAP ⇔
Tab.5: Stufenlose Leistungsregelung (CR) im Bereich 100% .. 50%
CR Y1 Y2 Y3 Y4
Start / Stop
CAP 25%
CAP 50%
CAP 75%
CAP 100%
Tab.6: 4-stufige Leistungsregelung (CR)
