SB-170-1094
5.2 Mise en place du compresseur
▶ Installer et monter le compresseur à l'horizontale.
▶ En cas d'installation extérieure: Utiliser une protec-
tion contre les intempéries.
▶ En cas d'utilisation en conditions extrêmes p.ex. at-
mosphère agressive ou températures extérieures
basses: Prendre des mesures appropriées. Le cas
échéant, consulter BITZER.
5.2.1 Prévoir des espaces pour retrait de l’élément
Prévoir des espaces suffisamment grands pour le dé-
montage et la maintenance:
• CSW105: prévoir au moins 450 mm pour le démon-
tage du filtre à huile!
5.2.2 Application maritime
En cas d’application maritime, un montage diagonal dé-
fini dans l’axe longitudinal du bateau peut être néces-
saire, voir figure 3, page 94.
Monter le compresseur parallèlement à l’axe longitudi-
nal du bateau et
• soit horizontalement par rapport au niveau d’eau
• soit penché de 10° dans la direction longitudinale du
compresseur, avec le moteur vers le bas
Prérequis: Le niveau d’huile reste dans la zone du
voyant supérieur quand l’appareil est en fonctionne-
ment. Cela est indiqué dans la figure suivante par un
large trait gris.
5°
15°
0°
+10°
5°
7,5°
15°
15°
22,5°
0°
15°
22,5°
7,5°
17,5°
17,5°
15°
22,5°
0°
15°
22,5°

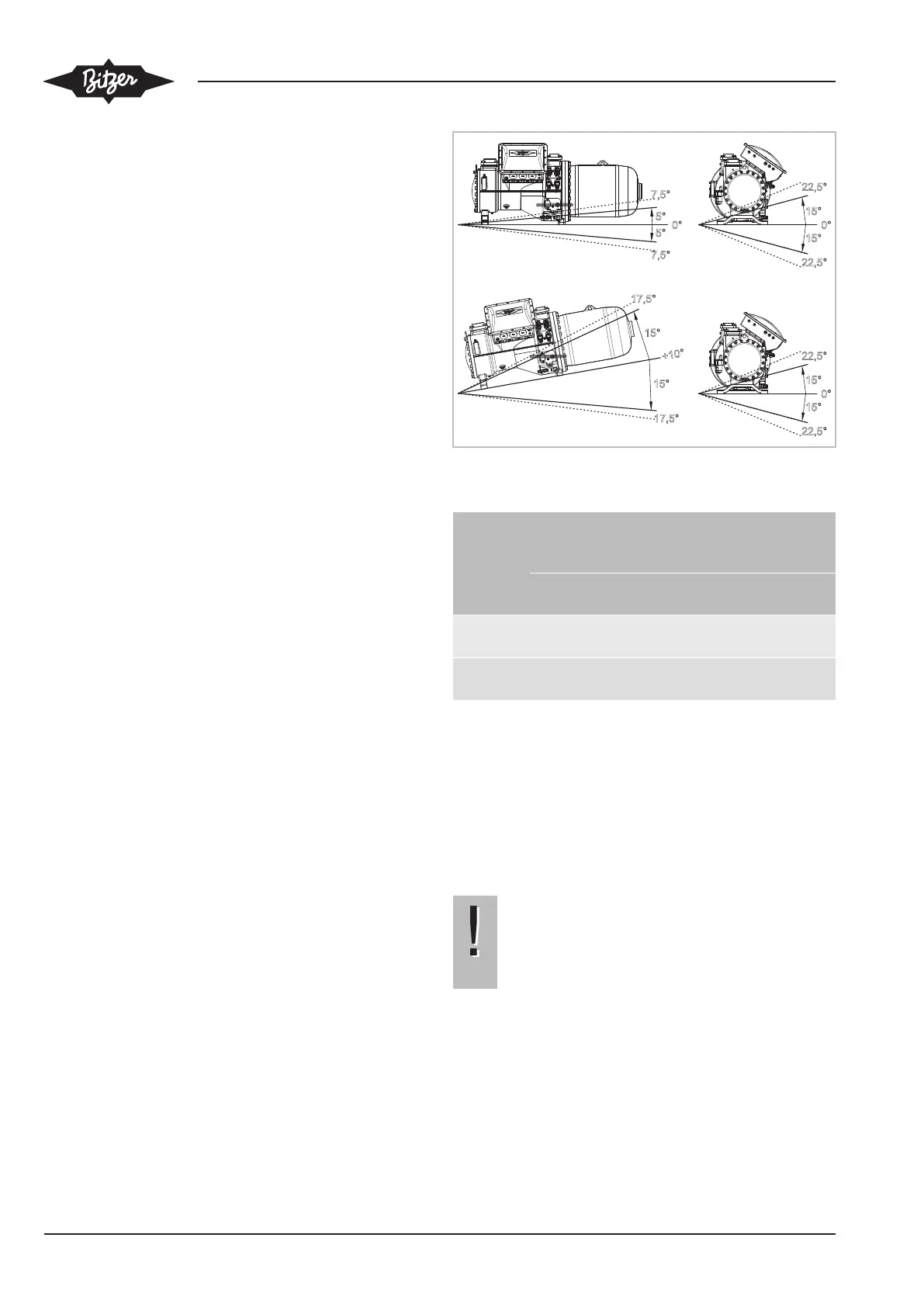

Fig.3: Angles d’inclinaison admissibles du bateau à l’exemple du
CSH85
Installa-
tion
Inclinaison en di-
rection longitudi-
nale
Inclinaison en di-
rection transver-
sale
statique dyna-
mique
statique dyna-
mique
horizon-
tale
±5° ±7,5° ±15° ±22,5°
inclinée
de +10°
±15° ±17,5° ±15° ±22,5°
Tab.3: Angles d’inclinaison maximaux du bateau
5.2.3 Amortisseurs de vibrations
Amortisseurs de vibrations spécifiquement adaptés aux
compresseurs sont disponibles en option. Les com-
presseurs peuvent être montés solidement sur un sup-
port sans vibration. Afin de réduire le son de structure,
il est cependant recommandé d'utiliser les.
AVIS
Ne pas monter le compresseur fixement sur
l'échangeur de chaleur!
Risque d'endommagement de l'échangeur de
chaleur (ruptures par vibrations).
Monter les amortisseurs de vibrations
Serrer les vis jusqu’à ce qu’une légère déformation de
la rondelle supérieure en caoutchouc apparaisse.
