Conservação | DCU 220 | 105 pt

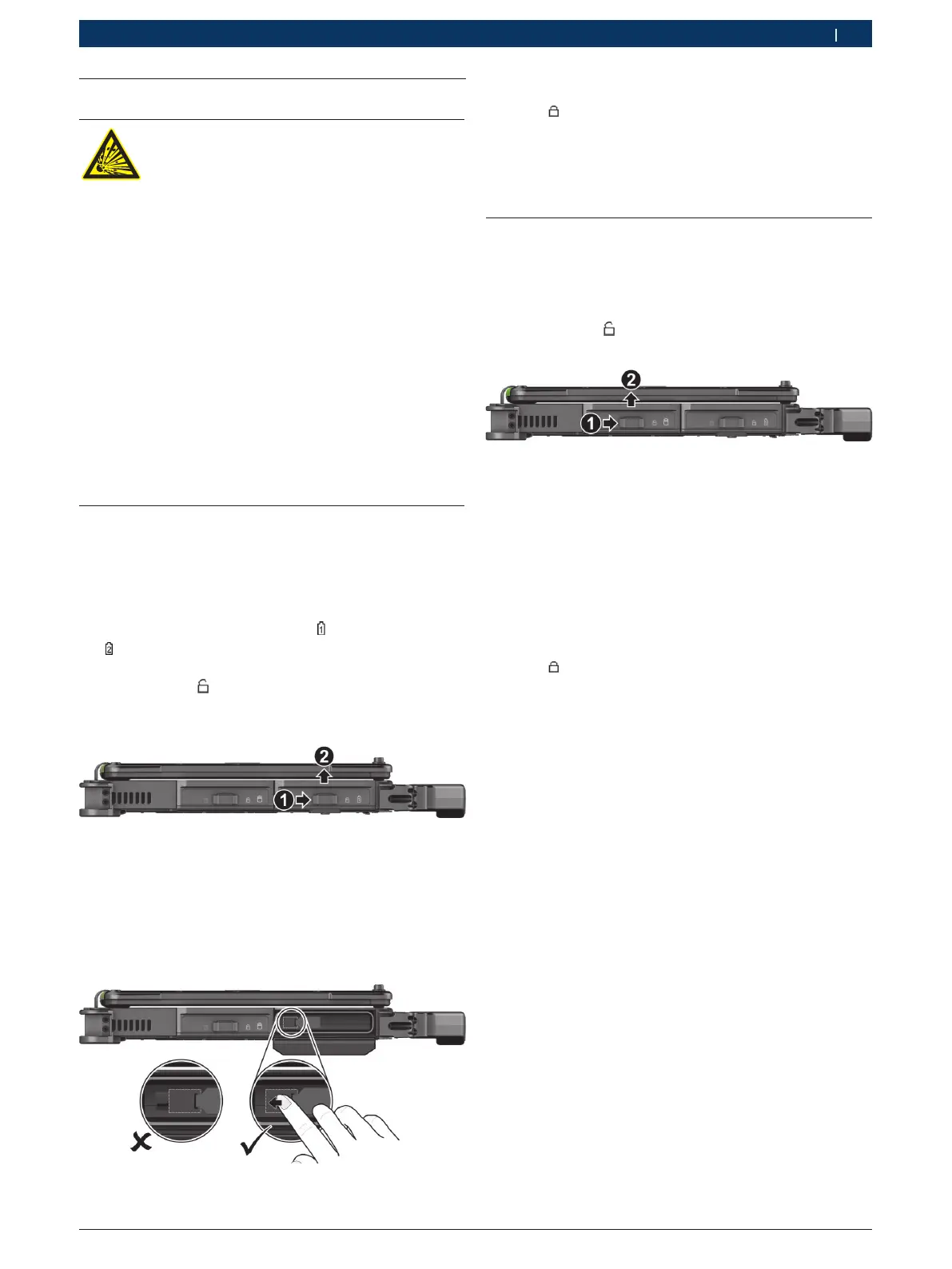

6.2 Substituição do acumulador
ATENÇÃO – Perigo de explosão ao carregar
o acumulador!
Uma explosão causada pelo carregamento
indevido do acumulador provoca queimadu-
ras e ferimentos!
¶ Utilizar apenas os acumuladores previstos
para o DCU 220.
¶
Utilizar apenas a estação de carregamento
sem fios prevista para o DCU 220.
¶ Utilizar apenas o alimentador previsto
para o DCU 220.
¶ Respeitar as indicações com relação à
exclusão.
¶ Não aquecer, queimar, curto-circuitar,
danificar mecanicamente, nem carregar os
acumuladores com correntes excessivas
ou com polaridade invertida!
¶ Produtos extintores adequados: água, CO
2
,
areia.
i É possível substituir um acumulador durante o fun-
cionamento. Para substituir ambos os acumuladores
simultaneamente é necessário ligar o alimentador.
Abra a cobertura do acumulador ( no lado esquerdo
ou no lado direito) que deseja substituir.
1. Colocar o bloqueio da cobertura na posição "Desblo-
queado" () ( ).
2. Colocar a cobertura para cima ().
3. Abrir a cobertura.
Fig. 10: Acumulador 1 como exemplo
4. Puxar a fita para remover o acumulador do compar-
timento.
5. Introduzir o novo acumulador completamente no
compartimento, com a etiqueta para cima.
6. Colocar o bloqueio da bateria completamente para a
esquerda, na posição bloqueado, para não puxar a fita.
7. Fechar a cobertura e, depois, empurrar de cima para
baixo até esta encaixar.
8. Em seguida, colocar o bloqueio na posição "Bloque-
ado" ( ).
! O bloqueio só pode ser fechado, se a cobertura esti-
ver encaixada. O bloqueio deve ser bem fechado de
forma que a parte vermelha não seja vista.
6.3 Substituição do disco rígido
1. Desligar o DCU 220.
2. Desligar o DCU 220 da corrente elétrica.
3. Colocar o bloqueio da cobertura na posição "Desblo-
queado" () ( ).
4. Colocar a cobertura para cima ().
5. Abrir a cobertura.
6. Primeiro, puxar a fita para a direita e depois para a
frente para remover o disco rígido do compartimen-
to.
7. Introduzir o novo disco rígido completamente no
compartimento, com o lado prateado para cima, até
este encaixar.
8. Fechar a cobertura e, depois, empurrar de cima para
baixo até esta encaixar.
9. Em seguida, colocar o bloqueio na posição "Bloque-
ado" ( ).
! O bloqueio só pode ser fechado, se a cobertura esti-
ver encaixada. O bloqueio deve ser bem fechado de
forma que a parte vermelha não seja vista.
