164 | DCU 220 | Popis produktucs
3.5 Popis přístroje
DCU 220 je přenosný laptop a tablet (konvertibilní) pro
dílenské použití nezávislý na lokalitě. Ovládání probí-
há pomocí touchpadu a klávesnice v režimu laptopu a
dotykového hrotu (myš) a virtuální klávesnice v režimu
tabletu. Tisk dat a naměřených hodnot může probíhat
pomocí přípojky USB prostřednictvím externí tiskárny
(zvláštní příslušenství). DCU 220 a příslušenství jsou
bezpečně uloženy v kufru.
3.5.1 Rozhraní

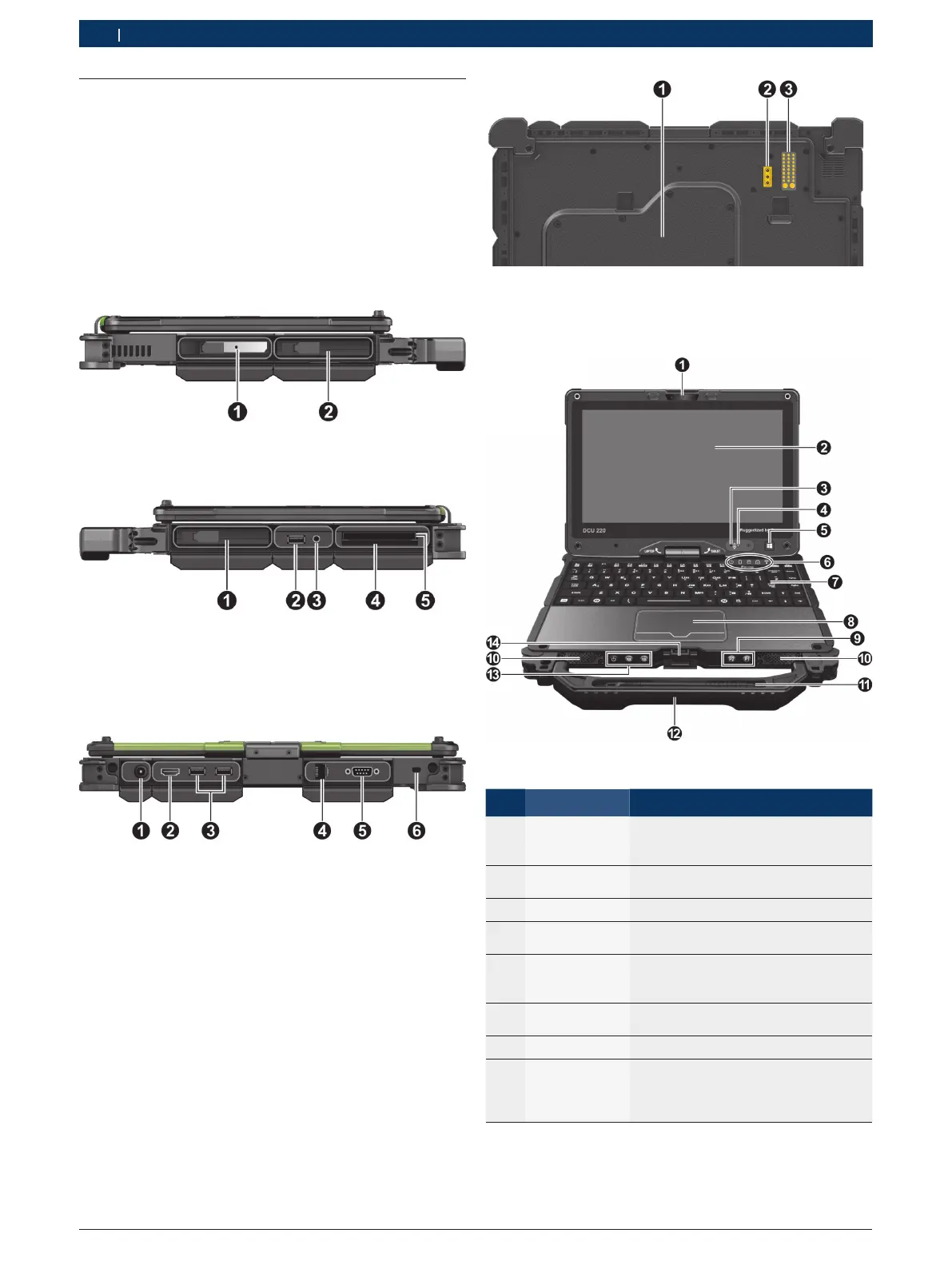

Obr. 1: DCU 220 Levá strana
1 Pevný disk (vyměnitelný)
2 Akumulátorová šachta (baterie 1)
Obr. 2: DCU 220 Pravá strana
1 Akumulátorová šachta (baterie 2)
2 Přípojka USB 2.0
3 Kombinovaný audiovstup pro reproduktor nebo mikrofon
4 Zdířka pro Smart Card (funkce není k dispozici)
5 Čtečka expresních karet (funkce není k dispozici)
Obr. 3: DCU 220 Zadní strana
1 Síťová přípojka
2 HDMI připojení (externí monitor / TV)
3 Přípojka USB 3.0
4 Přípojka RJ-45 (LAN)
5 Přípojka pro sériové rozhraní
6 Přípojka pro zámek Kensington
i Při napájení DCU 220 akumulátorem se při otevření
zámku baterie sníží jas obrazovky.
Obr. 4: DCU 220 Spodní strana
1 Kryt zdířek pracovní paměti
2 Smyčka pro signál antény (Funkce není k dispozici)
3 Přípojka pro dokovací stanici
Obr. 5: DCU 220
Č. 1 Komponenta Popis
1 Kamera Umožňuje využití funkcí kamery
DCU 220. Je-li kamera aktivní, svítí in-
dikátor vedle ní.
2 Dotykový dis-
plej
Zobrazuje a přijímá informace pro
DCU 220.
3 Mikrofon Příjem signálů zvuku.
4 Světelný senzor Měří intenzitu světla okolí pro automa-
tické přizpůsobení osvětlení displeje.
5 Tlačítko loga
Windows
R Otevírá virtuální klávesnici obrazovky.
R Otevírá ovládací panel OSD, pokud je
stisknuto déle než 3 sekundy.
6 Údaj o stavu
(LED)
Zobrazuje aktuální stav přístrojů počíta-
če (viz 3.5.2).
7 Klávesnice Přístroj pro zadávání dat počítače.
8 Touchpad Jako náhrada za myš pro pohyb kur-
zoru myši a ovládání v režimu laptopu.
Touchpad se skládá z pravoúhlé plošky,
levého a pravého tlačítka.
