Opis produktu | DCU 220 | 151 pl
3.5 Opis urządzenia
DCU 220 Jest przenośnym, niezależnym od miejsca
użytkowania laptopem oraz tabletem PC (Convertible)
do zastosowań warsztatowych. Jest obsługiwany za
pomocą touchpada iklawiatury wtrybie laptopa oraz za
pomocą rysika (mysz) iwirtualnej klawiatury wtrybie
tableta. Dane i wartości pomiarowe można drukować na
zewnętrznej drukarce (akcesoria dodatkowe) podłączo-
nej do portu USB. Urządzenie DCU 220 i akcesoria są
umieszczone w ochronnej walizce.
3.5.1 Interfejsy

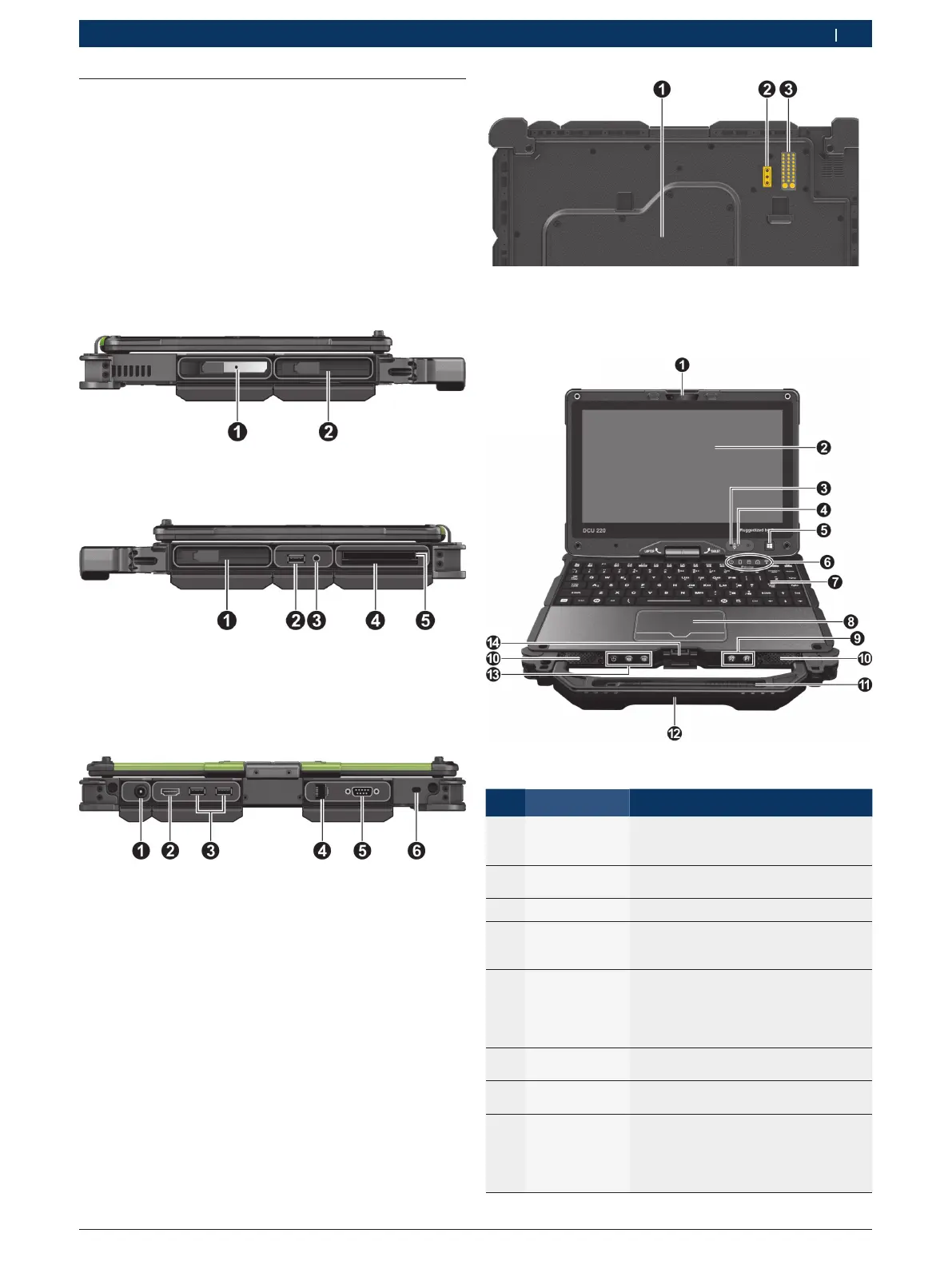

Rys. 1: DCU 220 Lewa strona
1 Dysk twardy (wymienny)
2 Przegroda na akumulator (bateria 1)
Rys. 2: DCU 220 Prawa strona
1 Przegroda na akumulator (bateria 2)
2 Port USB 2.0 – przyłącze
3 Przyłącze zestawu audio – głośniki lub mikrofon
4 Gniazdo Smart Card (funkcja niedostępna)
5 Czytnik kart Express (funkcja niedostępna)
Rys. 3: DCU 220 Tylna strona
1 Przewód zasilania
2 HDMI – przyłącze (zewnętrzny monitor/TV)
3 Port USB 3.0 – przyłącze
4 RJ-45-przyłącze (LAN)
5 Przyłącze portu szeregowego
6 Złącze zamka Kensington
i Gdy DCU 220 jest zasilany zakumulatora, otwarcie
blokady akumulatora powoduje zmniejszenie pozio-
mu jasności ekranu.
Rys. 4: Spód urządzenia DCU 220
1 Pokrywa gniazd pamięci roboczej
2 Pętla sygnału anteny (funkcja nie dostępna)
3 Przyłącze stacji dokującej
Rys. 5: DCU 220
Nr l Podzespół Opis
1 Kamera Umożliwia korzystanie zfunkcji kame-
ry DCU 220. Gdy kamera jest włączona,
świeci się wskaźnik obok.
2 Ekran dotykowy Wskazuje iodbiera informacje dla
DCU 220.
3 Mikrofon Pobieranie sygnałów dźwiękowych.
4 Czujnik światła Dokonuje pomiaru natężenia światła
otoczenia wcelu automatycznego do-
pasowania podświetlenia wyświetlacza.
5 Przycisk zlogo
Windows
R Otwiera wirtualną klawiaturę ekra-
nową.
R Przy naciśnięciu dłuższym niż 3 se-
kundy otwiera panel sterowania
OSD.
6 Wskazanie sta-
nu – dioda LED
Wskazuje aktualny stan urządzeń kom-
putera (patrz 3.5.2).
7 Panel obsługi i
wskaźników
Urządzenie wejściowe komputera.
8 Touchpad Urządzenie zastępujące mysz do poru-
szania wskaźnika myszy iobsługi wtry-
bie laptopa. Touchpad składa się zpro-
stokątnego Pada, lewego iprawego
przycisku.
