6.2 Batteriskift
ADVARSEL - Eksplosionsfare ved opladning
af batteriet!
Eksplosionsfare ved usagkyndig opladning
af batteriet medfører forbrændinger og kvæ-
stelser!
¶ Anvend kun batterier, der er egnet til
DCU 220.
¶ Anvend kun batteriladestationer, der er
beregnet til DCU 220.
¶
Anvend kun den netdel, der er beregnet til
DCU 220.
¶ Overhold henvisningerne angående bort-
skaffelse.
¶ Batteriet må ikke opvarmes, forbrændes,
kortsluttes, beskadiges mekanisk eller
oplades med for høj strøm eller forkert
polaritet!
¶ Egnet slukningsmiddel: vand, CO
2
, sand.
i Skift af batteriet under drift er mulig. Hvis begge
batterier skal udskiftes samtidigt, skal netdelen
tilsluttes.
Åbn batteriafdækningen ( på venstre eller på højre
side) på det batteri, du vil udskifte.
1. Skub låsen på afdækningen til position "Låst op" (
) ().
2. Skub afdækningen op().
3. Åbn afdækningen.

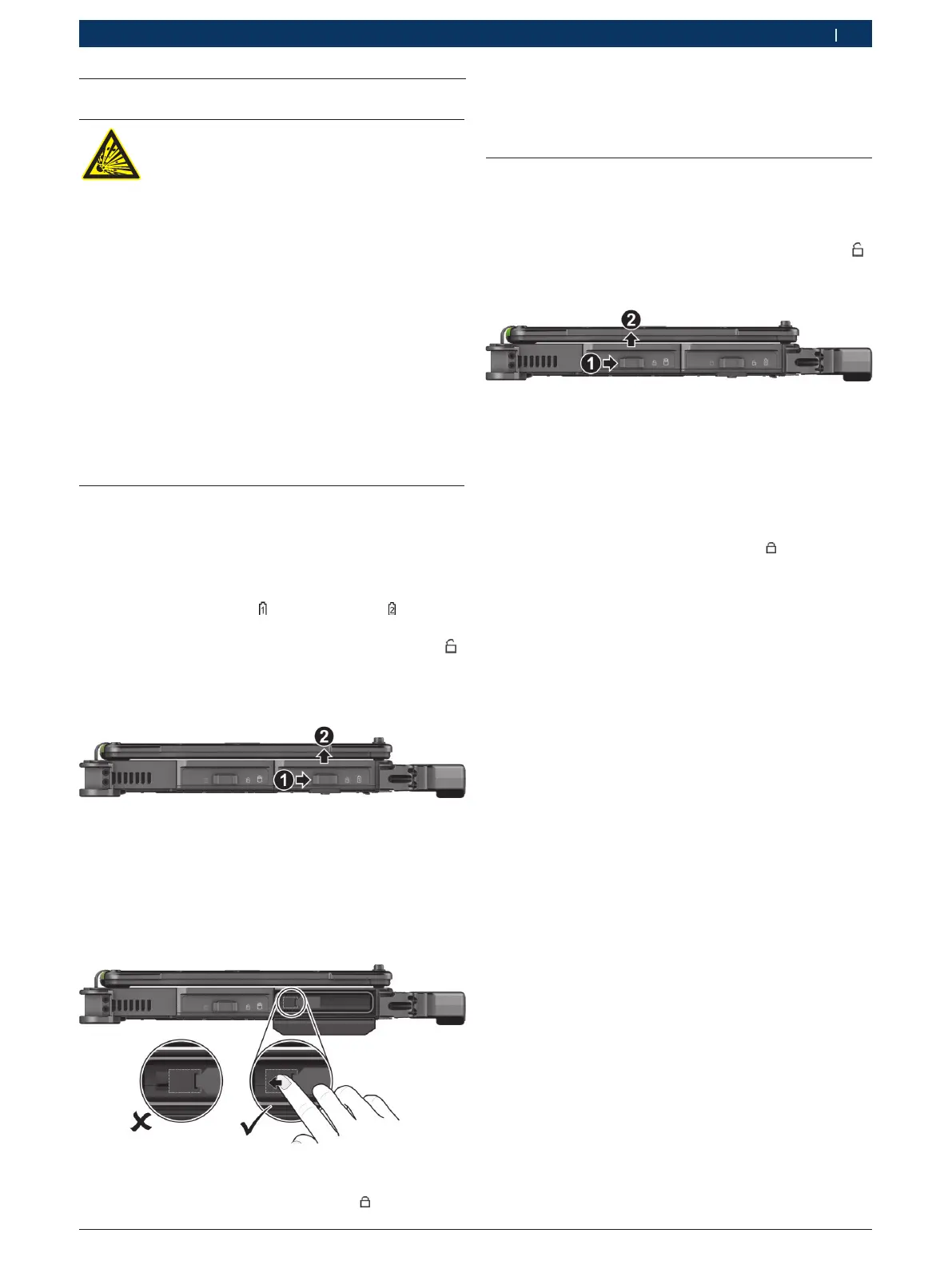

Fig. 10: Batteri 1 som eksempel
4. Træk på tekstilbåndet for at fjerne batteriet fra skak-
ten.
5. Skub det nye batteri med skriften opad helt ind i
skakten.
6. Skub batterilåsen helt mod venstre i positionen
"Låst", træk ikke i tekstilbåndet.
7. Luk afdækningen og skub den derefter oppefra og
nedad, til den går i indgreb.
8. Skub derefter låsen i position "Låst" ( ).
! Låsen kan kun lukkes, når afdækningen er gået i
indgreb. Låsen skal være lukket så meget, at den
nederste røde del ikke kan ses.
6.3 Udskiftning af harddisk
1. Sluk for DCU 220.
2. DCU 220 Afbryd strømtilførslen.
3. Skub låsen på afdækningen til position "Låst op" (
) ().
4. Skub afdækningen op().
5. Åbn afdækningen.
6. Træk tekstilbåndet først mod højre og så fremad for
at fjerne harddisken fra skakten.
7. Skub den nye harddisk med sølvsiden opad helt ind i
skakten, til den går i indgreb.
8. Luk afdækningen og skub den derefter oppefra og
nedad, til den går i indgreb.
9. Skub derefter låsen i position "Låst" ( ).
! Låsen kan kun lukkes, når afdækningen er gået i
indgreb. Låsen skal være lukket så meget, at den
nederste røde del ikke kan ses.
